Szuflada zapasu kabla Rack 19" 1U 270mm, pełny wysuw 110%, grzebień na rzepy, przetłoczenia na kable, stal RAL9005, czarna
Wysuwana szuflada na zapas kabli 19" czarna
Wysuwana szuflada o wysokości 1U przeznaczona jest do przechowywania zapasu kabli stacyjnych oraz patchcordów światłowodowych w szafach telekomunikacyjnych i serwerowych o standardzie 19". Konstrukcja umożliwia pełny wysuw na poziomie 110% dzięki metalowym prowadnicom, co zapewnia szybki i wygodny dostęp do całej zawartości bez konieczności demontażu elementów obudowy.
Obudowę wykonano ze stali malowanej proszkowo w kolorze czarnym RAL 9005, co nadaje jej profesjonalny wygląd i zapewnia odporność na uszkodzenia mechaniczne. Grubość materiału wynosi około 1 mm, a przestawne uchwyty boczne z ocynkowanej blachy o grubości 1,5 mm pozwalają na precyzyjną regulację położenia względem płaszczyzny montażowej – cofnięcie o 40 mm lub wysunięcie o 20 mm do przodu. Dzięki temu szuflada dopasowuje się do różnych głębokości szaf rack, nie zajmując nadmiernie cennej przestrzeni wewnętrznej.
Przeznaczenie i główne atuty
Produkt został stworzony z myślą o utrzymaniu ładu w gęsto upakowanych szafach rack. Umożliwia scentralizowane przechowywanie zapasu kabli, przez co eliminuje bałagan związany z luźno zwisającymi wiązkami, a tym samym ułatwia późniejszą identyfikację i dostęp do konkretnych połączeń. Solidna konstrukcja – szczegółowo opisana we wstępie – gwarantuje długotrwałą niezawodność w intensywnie eksploatowanych środowiskach.
Dzięki kompaktowej wysokości 1U szuflada nie blokuje cennego miejsca w szafie, pozostawiając przestrzeń na inne niezbędne komponenty, takie jak przełączniki czy panele krosowe. Funkcjonalne dodatki, takie jak przestawne uchwyty boczne i przetłoczenia w dnie, czynią ją wysoce uniwersalnym narzędziem do organizacji kabli, niezależnie od specyfiki instalacji.
Organizacja kabli
Przedni panel szuflady wyposażono w grzebień z licznymi otworami, przez które można przeprowadzać taśmy rzepowe lub opaski zaciskowe. Rozwiązanie to umożliwia estetyczne wyłapywanie i prowadzenie patchcordów jeszcze przed ich wejściem do wnętrza szuflady, co znacząco przyspiesza porządkowanie wiązek i zapobiega ich splątaniu podczas wielokrotnego wysuwania i zamykania.

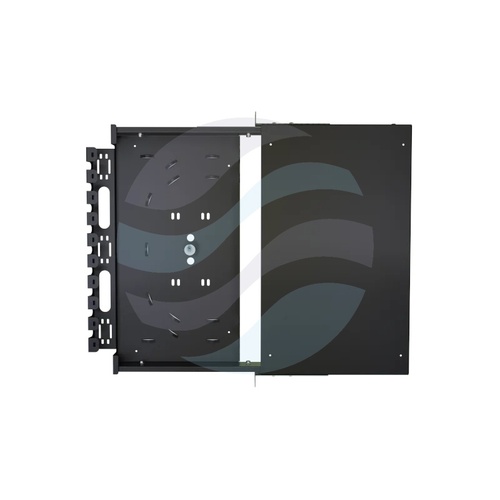

Dno szuflady zawiera przetłoczenia ułatwiające układanie kabli światłowodowych w sposób powtarzalny i bezpieczny. Kable można mocować za pomocą taśm rzepowych lub opasek zaciskowych, wykorzystując przetłoczenia jako punkty kotwiczenia. Takie podejście zapewnia stabilność ułożenia przewodów nawet przy pełnym wysuwie szuflady i eliminuje ryzyko przypadkowego zaciśnięcia lub uszkodzenia delikatnych włókien światłowodowych.

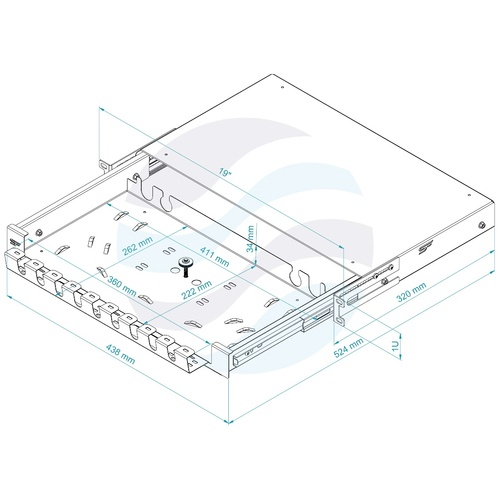

Parametry techniczne
- Szerokość RACK: 19"
- Wysokość RACK: 1U (44 mm)
- Głębokość zewnętrzna: 270 mm
- Kolor: czarny (RAL 9005)
- Materiał: stal proszkowo malowana
- Grubość materiału obudowy: ok. 1 mm
- Zastosowanie: wewnętrzne (montaż w szafach i obudowach rack)
- Stopień ochrony: IP20
- Przeznaczenie: przechowywanie zapasu kabli stacyjnych i patchcordów światłowodowych
- Metalowe prowadnice: pełen wysuw szuflady na 110% dla łatwego dostępu do całej zawartości
- Przestawne uchwyty boczne: ocynkowana blacha 1,5 mm; regulacja – cofnięcie o 40 mm od płaszczyzny montażowej lub wysunięcie o 20 mm do przodu
- Przetłoczenia w dnie: umożliwiają organizację kabli światłowodowych z mocowaniem za pomocą taśm rzepowych lub opasek zaciskowych
Typowe zastosowania
Szuflada znajduje zastosowanie przede wszystkim w profesjonalnych szafach telekomunikacyjnych i serwerowych w centrach danych oraz węzłach sieciowych, gdzie wymagane jest uporządkowane zarządzanie zapasem patchcordów miedzianych i światłowodowych. Przykładowo, w szafie serwerowej centrum danych pozwala na przechowywanie nadmiarowych patchcordów światłowodowych jednomodowych i wielomodowych – pełny wysuw na 110% umożliwia szybkie zlokalizowanie odpowiedniego kabla bez odpinania paneli krosowych. W węźle telekomunikacyjnym przedni grzebień szuflady pomaga w prowadzeniu patchcordów w uporządkowany sposób, a taśmy rzepowe przeciągnięte przez otwory stabilizują wiązki, zachowując czytelny układ połączeń.
Dodatkowo, przestawne uchwyty boczne z ocynkowanej blachy 1,5 mm umożliwiają precyzyjną regulację położenia szuflady: cofnięcie o 40 mm od płaszczyzny montażowej zapobiega kolizji z tylną ścianą obudowy w szafach o ograniczonej głębokości, natomiast wysunięcie o 20 mm do przodu ułatwia dostęp do zawartości w szafach z głęboko osadzoną płaszczyzną montażową. Dzięki temu szuflada sprawdza się zarówno w standardowych instalacjach, jak i w środowiskach o niestandardowych wymiarach szaf rack.
Zastosowanie w praktyce
W codziennej eksploatacji szuflada znacząco ułatwia zarządzanie infrastrukturą kablową. Dzięki pełnemu wysuwowi i przetłoczeniom w dnie można błyskawicznie dodać nowy patchcord światłowodowy lub wymienić uszkodzony, bez przerywania pracy pozostałych połączeń. Oznacza to mniej przestojów i większą przewidywalność działań serwisowych.
Praktyczne rozmieszczenie przedniego grzebienia pozwala na estetyczne wyprowadzenie kabli bezpośrednio do paneli krosowych, co jest szczególnie istotne w szafach o dużym zagęszczeniu portów. Użytkownicy doceniają również możliwość regulacji uchwytów bocznych – montaż szuflady nie wymaga dodatkowych adapterów, a precyzyjne ustawienie (cofnięcie lub wysunięcie) eliminuje problemy z dopasowaniem do nietypowych głębokości szaf rack.
W środowiskach o podwyższonych wymaganiach co do bezpieczeństwa włókien światłowodowych, system mocowania oparty o taśmy rzepowe i przetłoczenia dna redukuje ryzyko mikrozgięć oraz przypadkowego wyrwania kabla podczas wysuwu. To sprawia, że szuflada jest nie tylko praktycznym schowkiem, ale też aktywnym elementem ochrony delikatnej infrastruktury transmisyjnej.
