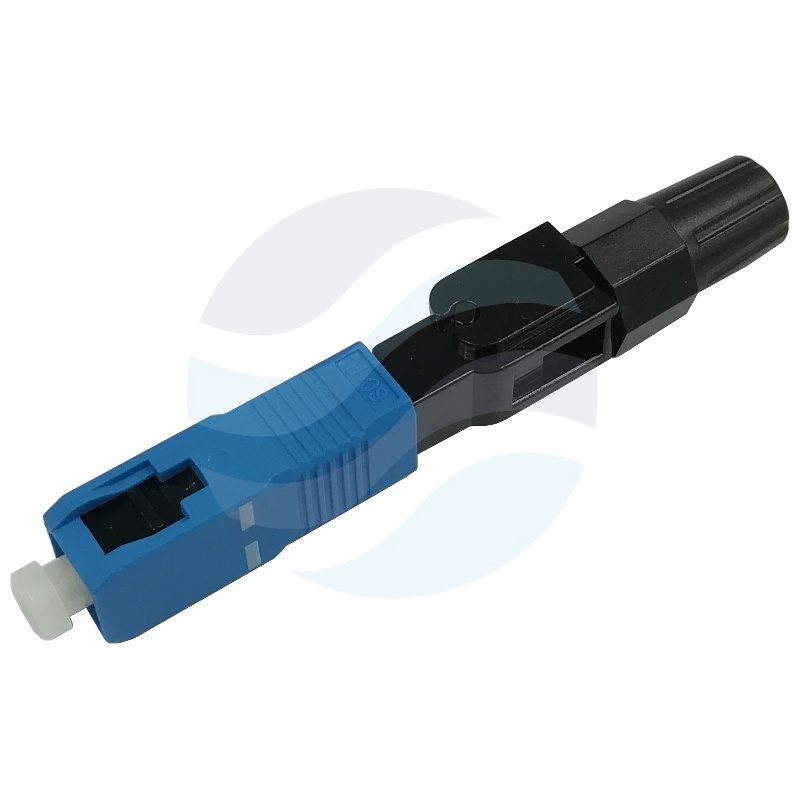

Szybkozłącze światłowodowe, Fast connector SC/UPC SM 3.0mm
Szybkozłącze fast connector SM SC/UPC
Szybkozłącze fast connector przeznaczone do szybkiego zakańczania jednomodowego kabla światłowodowego typu drop lub wewnętrznego. Złącze nie wymaga spawania, klejenia ani polerowania, co znacznie skraca czas montażu i obniża koszty instalacji. Konstrukcja pozwala na uzyskanie dobrych parametrów połączenia bez konieczności stosowania drogich narzędzi. Żel optyczny znajdujący się w elemencie łączącym w dużym stopniu niweluje niedokładności cięcia włókna.
Parametry techniczne
- Rodzaj: Jednomodowy (SM)
- Rodzaj złącza: SC
- Polerowanie ferruli: PC/UPC
- Tłumienność wtrąceniowa (IL): ≤ 0,3 dB
- Tłumienność odbiciowa (RL): ≤ -55 dB
- Wspierane typy kabli: drop, wewnętrzne
- Siła mocowania włókna: > 5 N
- Siła mocowania uchwytu włókna: > 10 N
- Wytrzymałość na rozciąganie: > 50 N
- Temperatura pracy: -40°C ~ +75°C
Montaż i kompatybilność
Szybkozłącze dedykowane do jednomodowych kabli światłowodowych typu drop oraz kabli wewnętrznych. Montaż nie wymaga spawania, klejenia ani polerowania – proces zakańczania odbywa się szybko, przy użyciu podstawowych narzędzi do cięcia włókna. Konstrukcja mechaniczna zapewnia pewne mocowanie włókna (siła mocowania > 5 N) oraz uchwytu włókna (> 10 N), a wytrzymałość na rozciąganie całego złącza wynosi > 50 N. Żel optyczny w elemencie łączącym kompensuje ewentualne niedoskonałości powierzchni cięcia, co przekłada się na stabilne parametry optyczne.
