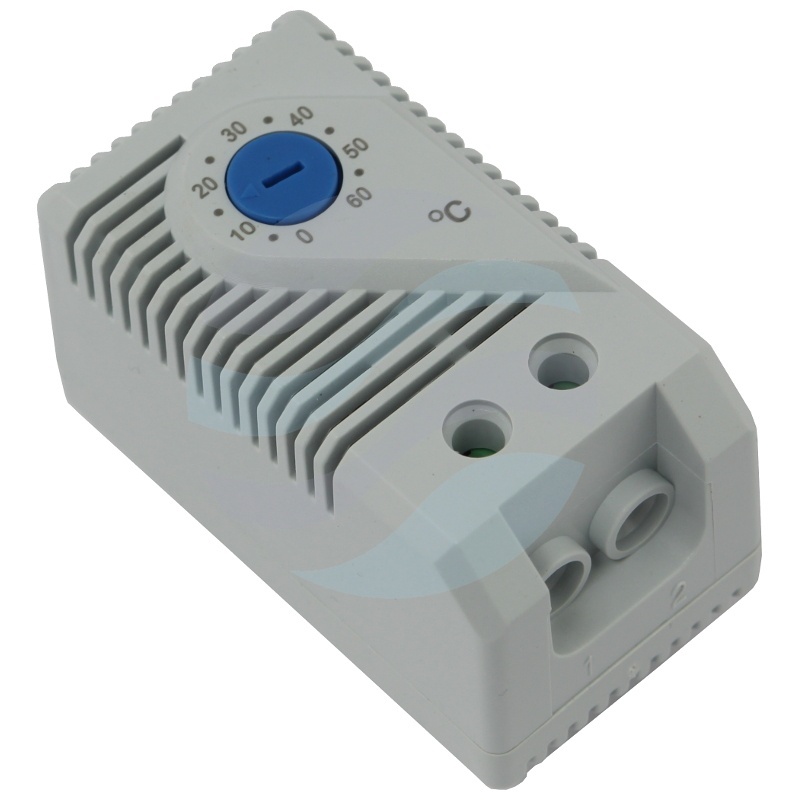

Termostat zamykający bimetaliczny na szynę DIN

Kompaktowy termostat zamykający przeznaczony do montażu w szafach rack oraz innych systemach automatyki i wyposażenia przemysłowego. Działa na zasadzie precyzyjnego odkształcania elementu bimetalicznego, co zapewnia niezawodne przełączanie obwodu przy zadanej temperaturze. Styk normalnie otwarty (NO) umożliwia realizację funkcji alarmowej lub sterującej wentylacją, gdy temperatura przekroczy ustawiony próg.

Urządzenie wyróżnia się bardzo długą żywotnością – producent deklaruje ponad 100 000 cykli łączeniowych, co przy stabilnych warunkach pracy przekłada się na wieloletnią bezawaryjną eksploatację. Niewielkie wymiary i standardowe mocowanie na szynę DIN 35 mm pozwalają na szybką integrację z istniejącą infrastrukturą bez dodatkowych adapterów.

Zasada działania i czujnik bimetaliczny

Sercem termostatu jest czujnik bimetaliczny, który charakteryzuje się szybką reakcją na zmiany temperatury otoczenia. Pod wpływem wzrostu temperatury dochodzi do wygięcia paska bimetalu, co skutkuje zwarciem styku normalnie otwartego (NO) i uruchomieniem podłączonego odbiornika – na przykład grzałki, wentylatora czy sygnalizatora. Po ochłodzeniu termostat powraca do stanu początkowego, rozwierając obwód. Dzięki tej konstrukcji nie wymaga zewnętrznego zasilania i działa w pełni autonomicznie.

Trwałość i warunki pracy

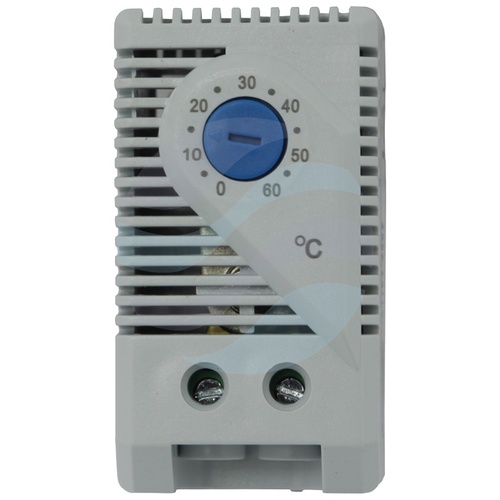

Termostat został zaprojektowany z myślą o intensywnym użytkowaniu w trudnych warunkach. Deklarowana żywotność przekracza 100 000 cykli, co przy standardowej pracy w szafach telekomunikacyjnych czy sterowniczych gwarantuje stabilność parametrów przez wiele sezonów. Urządzenie pracuje w szerokim zakresie temperatur otoczenia od -20°C do 80°C, a użytkownik może płynnie ustawiać próg zadziałania w zakresie od 0°C do 60°C – regulacja odbywa się mechanicznie przy użyciu wbudowanego pokrętła.

Konstrukcja i montaż

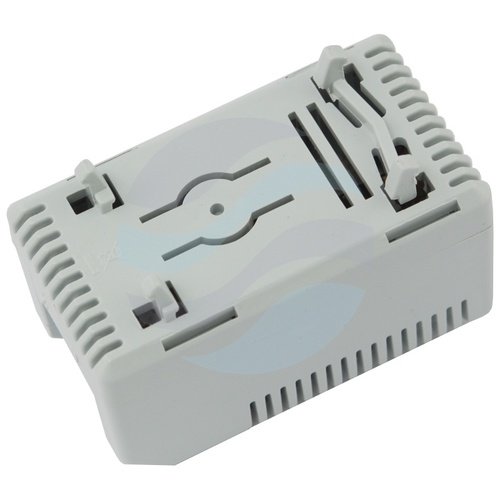

Obudowę wykonano z jasnoszarego tworzywa sztucznego spełniającego normę palności UL94 V-0, co oznacza samogasnący materiał o ograniczonym rozprzestrzenianiu płomienia. To ważna cecha w przypadku instalacji wewnątrz zamkniętych szaf rack, gdzie bezpieczeństwo pożarowe odgrywa kluczową rolę. Montaż odbywa się bez użycia narzędzi – zatrzask na szynę DIN 35 mm jest integralną częścią obudowy. Stopień ochrony IP20 wskazuje na przeznaczenie do wnętrz szaf i pomieszczeń suchych, bez ryzyka zalania lub zapylenia przewodzącego.

Parametry techniczne

• Rodzaj czujnika: Bimetaliczny
• Typ kontaktu: styk NO
• Żywotność: > 100 000 cykli
• Mocowanie: 35 mm Szyna DIN
• Obudowa: tworzywo sztuczne UL94 V-0, jasnoszare
• Wymiary: 60 x 43 x 33 mm
• Waga: 0.042 kg
• Rodzaj ochrony: IP20
• Temperatura pracy: -20°C - 80°C
• Zakres ustawiania temperatur: 0°C - 60°C
