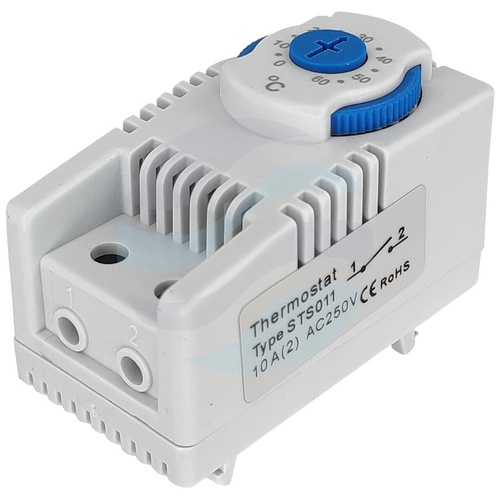

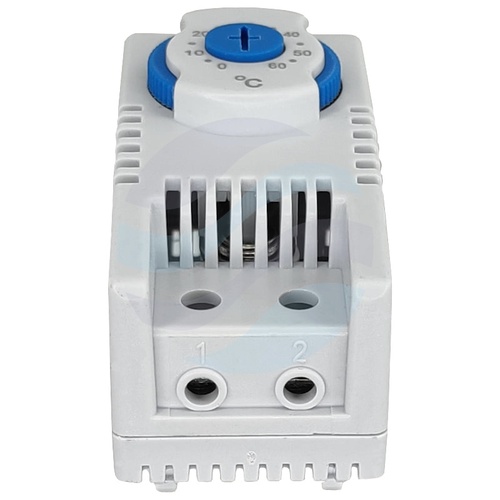

Termostat bimetaliczny do szaf rack

Urządzenie stanowi kompaktowy termostat zamykający przeznaczony do kontroli temperatury w obudowach, w tym w szafach rack. Jego zadaniem jest załączanie obwodu elektrycznego w momencie, gdy temperatura otoczenia przekroczy ustawioną wartość progową. Wykorzystuje on niezawodny czujnik bimetaliczny, który gwarantuje powtarzalność działania i długą żywotność bez stosowania skomplikowanych układów elektronicznych.

Konstrukcja została zoptymalizowana pod kątem szybkiego montażu na standardowej szynie DIN 35 mm. Dzięki niewielkim wymiarom i zaciskom śrubowym integracja z szafami sterowniczymi, rozdzielnicami czy obudowami wentylacyjnymi jest prosta i nie wymaga dodatkowych adapterów. Styk normalnie otwarty (NO) zamyka się po osiągnięciu temperatury zadziałania, co pozwala sterować np. wentylatorami lub sygnalizatorami alarmowymi.

Zasada działania i konstrukcja czujnika

Sercem urządzenia jest czujnik bimetaliczny, który pod wpływem zmiany temperatury ulega odkształceniu, prowadząc do przełączenia zestyków. Taka mechaniczna metoda detekcji zapewnia odporność na zakłócenia elektromagnetyczne i nie wymaga zewnętrznego zasilania do samego pomiaru. Styk NO (normalnie otwarty) w spoczynku pozostaje rozwarty, a zwiera się dopiero po przekroczeniu progu temperatury.

Żywotność mechanizmu przekracza 100 000 cykli łączeniowych, co potwierdza jego przydatność w aplikacjach z częstymi zmianami temperatury. Termostat jest montowany w obudowie z tworzywa sztucznego spełniającego rygorystyczną klasę palności UL94 V-0, co oznacza samogasnące właściwości materiału nawet przy bezpośrednim wystawieniu na płomień. Jasnoszary kolor ułatwia wizualną integrację z typową aparaturą modułową.

Montaż na szynie DIN i parametry mechaniczne

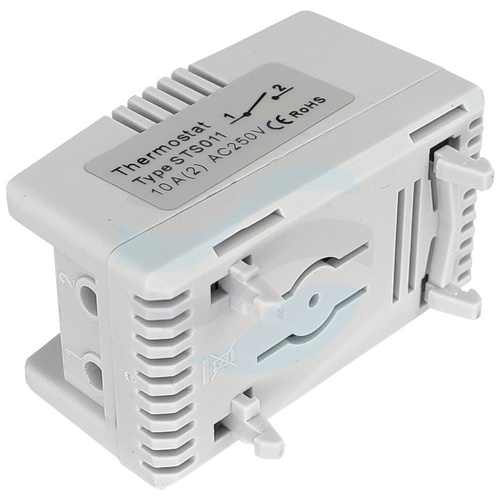

Dzięki zatrzaskowemu mocowaniu na szynę DIN 35 mm urządzenie można błyskawicznie zainstalować lub przestawić bez użycia narzędzi. Obudowa ma wymiary zaledwie 60 x 43 x 33 mm, co pozwala na oszczędne gospodarowanie przestrzenią wewnątrz szafy rack. Niska masa 0,042 kg nie obciąża szyny nawet przy montażu wielu elementów w jednym rzędzie.

Stopień ochrony IP20 oznacza zabezpieczenie przed dotykiem palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm, co jest wystarczające dla środowisk zamkniętych, chronionych bezpośrednio przed wodą i pyłem przewodzącym. Złącza elektryczne są przystosowane do przewodów o przekroju typowym dla sterowniczej instalacji niskiego napięcia.

Parametry techniczne

• Rodzaj czujnika: Bimetaliczny
• Typ kontaktu: styk NO
• Żywotność: > 100 000 cykli
• Mocowanie: 35 mm Szyna DIN
• Obudowa: tworzywo sztuczne UL94 V-0, jasnoszare
• Wymiary: 60 x 43 x 33 mm
• Waga: 0,042 kg
• Rodzaj ochrony: IP20
• Temperatura pracy: -20°C – 80°C

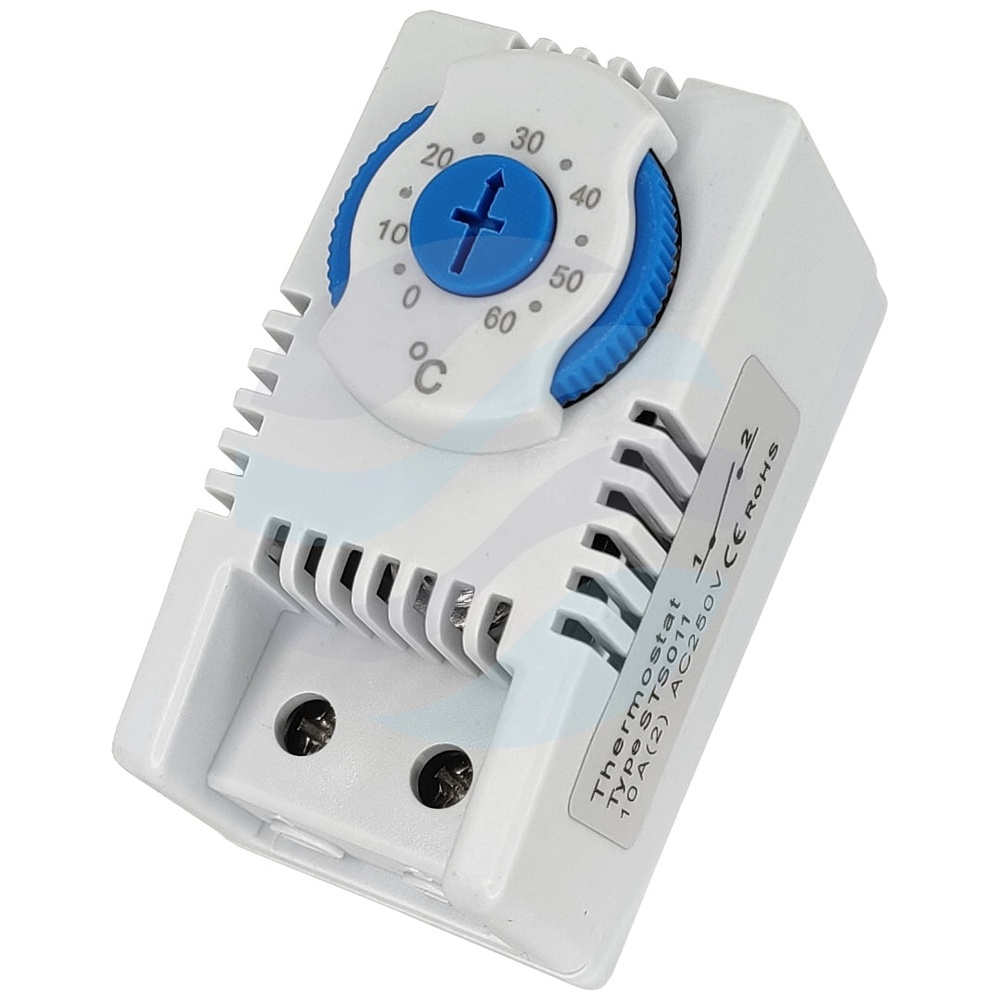

• Zakres ustawiania temperatur: 0°C – 60°C

Zastosowanie w praktyce

Termostat bimetaliczny sprawdza się wszędzie tam, gdzie konieczne jest utrzymanie temperatury w określonym przedziale. W szafach rack często wykorzystuje się go do sterowania wentylatorami wyciągowymi – gdy wewnętrzna temperatura przekroczy nastawę, styk zamyka się, uruchamiając chłodzenie. Podobnie może uruchamiać grzałkę antykondensacyjną, gdy temperatura spadnie poniżej zadanego poziomu (w konfiguracji z dodatkowym przekaźnikiem odwracającym logikę).

Dzięki zakresowi ustawień od 0°C do 60°C oraz dopuszczalnej temperaturze otoczenia od -20°C do 80°C urządzenie można stosować w systemach automatyki budynkowej, stacjach telekomunikacyjnych czy maszynach przemysłowych narażonych na sezonowe wahania temperatury. Prosty montaż na szynie DIN i mechaniczna zasada działania przekładają się na bezobsługową, długotrwałą pracę.
