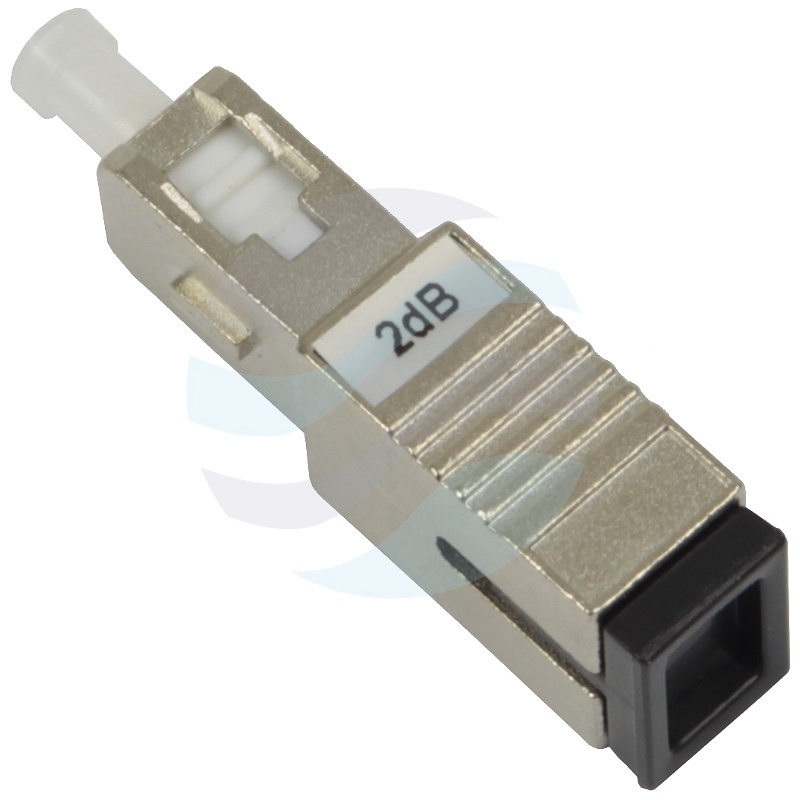

Tłumik optyczny SC/UPC 2dB, adapterowy
Tłumik optyczny SC/UPC typu adapterowego
Tłumik optyczny SC/UPC o tłumieniu 2 dB to pasywny element światłowodowy przeznaczony do kontrolowanego ograniczania mocy sygnału w torach jednomodowych. Stosowany w celu ochrony czułych układów odbiorczych przed przeciążeniem, szczególnie na krótkich dystansach transmisyjnych, gdzie nadmierna moc optyczna mogłaby prowadzić do uszkodzenia odbiornika lub degradacji jakości sygnału.
Budowa i zasada działania
Element wykonano w formie adaptera typu Base Link, wyposażonego we wtyk SC (męski) oraz gniazdo SC (żeńskie). Taka konfiguracja umożliwia bezpośrednie wpięcie tłumika pomiędzy patchcord a moduł optyczny (np. GBIC) lub adapter panelu krosowego. Po przejściu przez tłumik moc sygnału optycznego ulega redukcji o 2 dB względem mocy nadawania, co pozwala precyzyjnie dopasować poziom sygnału do wymagań odbiornika. Obudowa wykonana z tworzywa sztucznego zapewnia lekkość i odporność mechaniczną w standardowych warunkach instalacyjnych.
Kompatybilność i zastosowanie
Tłumik jest kompatybilny ze złączami SC/UPC, zarówno z patchcordami, jak i adapterami oraz modułami optycznymi wyposażonymi w interfejs SC. Zalecany montaż bezpośrednio przed odbiornikiem. Znajduje zastosowanie w:
- sieciach LAN i WAN
- systemach CATV
- laboratoriach pomiarowych i testowych
- instalacjach wymagających precyzyjnej regulacji poziomu mocy optycznej
Parametry techniczne
- Typ tłumika: adapterowy (Base Link)
- Tłumienie: 2 dB
- Typ złącza: SC/UPC (męskie i żeńskie)
- Materiał obudowy: tworzywo sztuczne
- Przeznaczenie: światłowody jednomodowe
