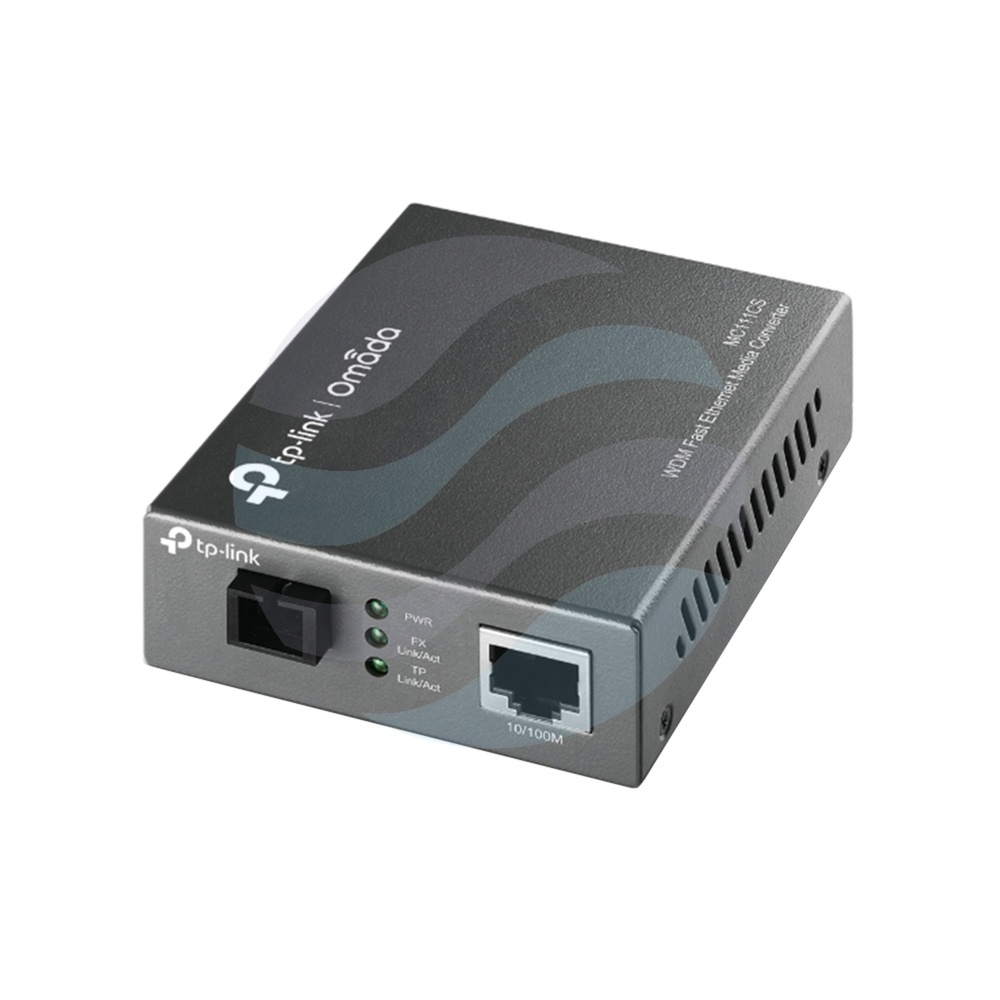

TP-Link MC111CS Media konwerter WDM LAN x100Mbps, SC/UPC x100Mbps, 1550nm Tx/1310nm Rx, 20km
Media konwerter WDM Fast Ethernet – połączenie miedzi ze światłowodem
Media konwerter MC111CS to urządzenie sieciowe przeznaczone do konwersji sygnału elektrycznego z sieci miedzianej Fast Ethernet (100BASE-TX) na sygnał optyczny (100BASE-FX) i odwrotnie. Wykorzystuje technologię WDM (Wavelength Division Multiplexing), która na jednym włóknie światłowodowym umożliwia transmisję dwukierunkową przy użyciu dwóch różnych długości fal. To rozwiązanie eliminuje potrzebę stosowania dwóch osobnych kabli światłowodowych do nadawania i odbierania danych, optymalizując koszty infrastruktury.
Konwerter działa w standardzie Fast Ethernet, zapewniając przepustowość do 100 Mbps. Jego głównym zadaniem jest wydłużenie zasięgu sieci lokalnej poza standardowe 100 metrów dla kabla miedzianego, umożliwiając budowę łączy na odległość do 20 kilometrów przy użyciu światłowodu jednomodowego. Dzięki kompaktowej, przemysłowej obudowie i niskiemu poborowi mocy sprawdza się w punktach dostępowych, rozległych sieciach kampusowych lub jako element łączący budynki.
Technologia WDM na pojedynczym włóknie
Kluczową cechą konwertera MC111CS jest implementacja technologii WDM. Urządzenie nadaje dane na długości fali 1550 nm, a odbiera na 1310 nm (lub odwrotnie, w zależności od wersji), co pozwala na pełnodupleksową komunikację przez jedno włókno światłowodowe. To rozwiązanie jest ekonomiczne i efektywne, szczególnie w sytuacjach, gdy dostępna jest ograniczona liczba włókien w istniejącej instalacji. Konwerter automatycznie negocjuje parametry połączenia, wspierając tryb pełnego i pół dupleksu.
Zaawansowane funkcje zarządzania łączem
Konwerter wyposażony jest w mechanizmy zwiększające niezawodność połączenia. Funkcje Link Fault Passthrough (LFP) i Far End Fault (FEF) automatycznie wykrywają i sygnalizują przerwy w transmisji po obu stronach łącza – zarówno po stronie miedzianej, jak i optycznej. Minimalizuje to czas przestoju i ułatwia lokalizację usterek. Dodatkowo, konwerter obsługuje kontrolę przepływu danych (Flow Control) zgodną ze standardem IEEE 802.3x dla trybu pełnego dupleksu oraz metodę Backpressure dla trybu pół dupleksu, zapobiegając przeciążeniom bufora i utracie pakietów.
Uniwersalne porty i kompatybilność
Urządzenie oferuje jeden port RJ45 10/100 Mbps z funkcją Auto MDI/MDIX, co eliminuje konieczność stosowania kabli krzyżowych do bezpośredniego łączenia urządzeń. Port światłowodowy wykorzystuje złącze SC/UPC, przeznaczone do pracy z jednomodowym światłowodem. Konwerter jest kompatybilny z szeroką gamą standardowych kabli miedzianych (UTP kat. 3, 4, 5, 5e, STP), co zapewnia łatwą integrację z istniejącą infrastrukturą sieciową.
Kluczowe parametry techniczne
- Standardy sieciowe: IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3x (Flow Control).
- Porty: 1 x RJ45 10/100BASE-TX (Auto MDI/MDIX), 1 x SC/UPC 100BASE-FX (WDM).
- Technologia światłowodowa: WDM (Wavelength Division Multiplexing) na jednym włóknie.
- Długości fal: Nadawanie (Tx) 1550 nm / Odbieranie (Rx) 1310 nm.
- Maksymalny zasięg światłowodowy: Do 20 km na światłowodzie jednomodowym.
- Zasięg kabla miedzianego: Do 100 metrów (kat. 5/5e dla 100BASE-TX).
- Funkcje zarządzania: Link Fault Passthrough (LFP), Far End Fault (FEF), kontrola przepływu (Full/Half Duplex).
- Zasilanie: Zewnętrzny zasilacz (w zestawie).
- Pobór mocy: Maksymalnie 2.49 W.
- Wskaźniki LED: PWR (zasilanie), FDX/Col (pełny dupleks/kolizja), Link/Act (łącze/aktywność), SPD (prędkość 100 Mbps).
- Warunki pracy: Temperatura 0°C do 40°C, wilgotność 10% do 90% niekondensująca.
- Certyfikaty: FCC, CE, RoHS.
Zastosowanie w praktyce
Media konwerter MC111CS znajduje zastosowanie wszędzie tam, gdzie konieczne jest przedłużenie sieci Ethernet poza fizyczne ograniczenia kabla miedzianego. Typowym scenariuszem jest połączenie dwóch budynków oddalonych od siebie o kilkaset metrów lub kilka kilometrów, gdzie położenie światłowodu jest jedynym opłacalnym rozwiązaniem. Sprawdza się również w sieciach przemysłowych, monitoringu IP rozproszonym na dużym obszarze oraz jako element łączący switch zarządzalny z odległym punktem dostępowym. Dzięki technologii WDM jest szczególnie przydatny przy modernizacji starszych instalacji światłowodowych z ograniczoną liczbą wolnych włókien.
