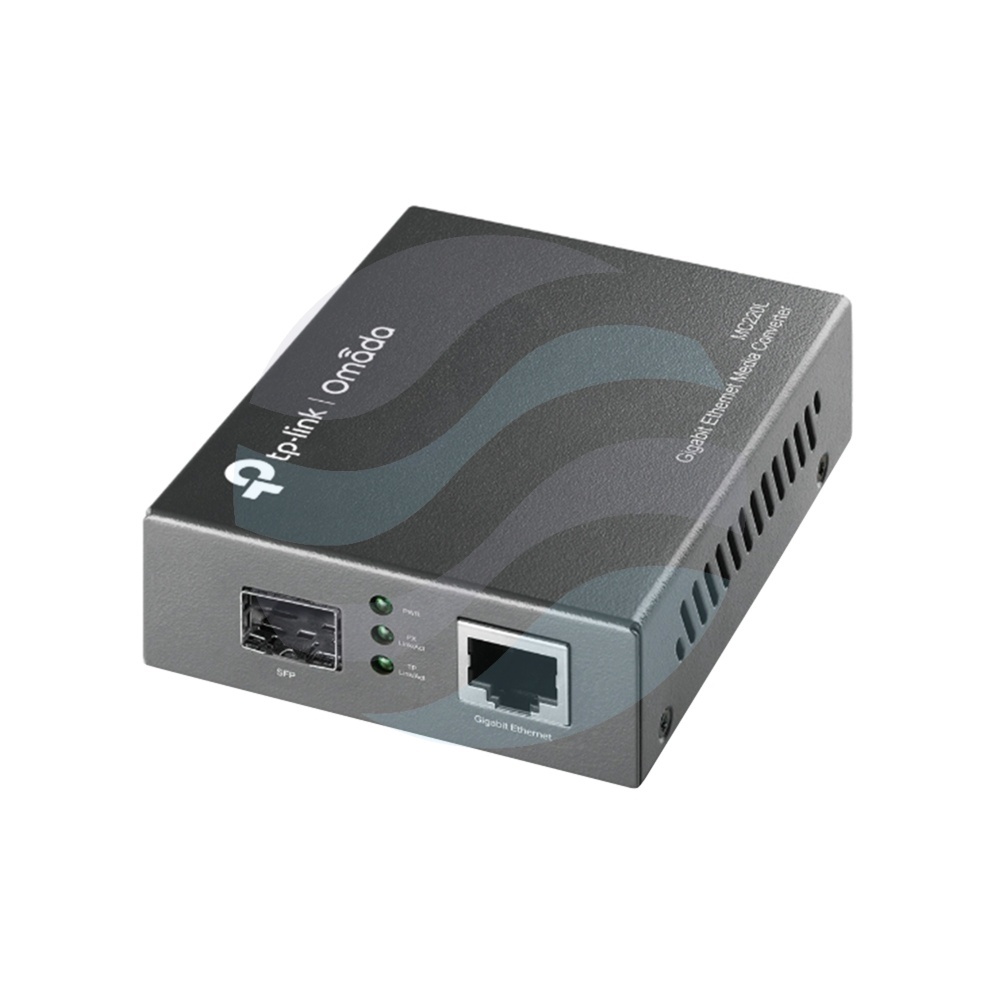

TP-Link MC220L Media konwerter LAN 1x 10/100/1000Mbps, 1x SFP
Media konwerter MC220L – konwersja światłowod-miedź w sieciach Gigabit Ethernet
Media konwerter MC220L to urządzenie sieciowe przeznaczone do przejrzystej konwersji sygnału pomiędzy światłowodami wielo- i jednomodowymi a klasycznym okablowaniem miedzianym. Działa w standardzie Gigabit Ethernet, zapewniając płynne połączenie segmentów sieci opartych na różnych mediach transmisyjnych. Jego konstrukcja pozwala na integrację z istniejącą infrastrukturą bez konieczności wymiany aktywnych urządzeń sieciowych.
Konwerter realizuje pełną konwersję ramek Ethernet zgodnie ze standardami IEEE 802.3ab (1000Base-T) dla połączeń miedzianych oraz IEEE 802.3z (1000Base-SX/LX) dla połączeń optycznych. Dzięki zastosowaniu wymiennych modułów SFP, urządzenie oferuje elastyczność w doborze rodzaju i zasięgu łącza światłowodowego, dostosowując się do konkretnych wymagań sieci.
Konwersja mediów i kompatybilność
Podstawowym zadaniem konwertera MC220L jest dwukierunkowa zamiana sygnału optycznego 1000BASE-SX lub LX na sygnał elektryczny w standardzie 10/100/1000Base-T. Urządzenie współpracuje z kablami światłowodowymi wyposażonymi w złącza typu LC. Port miedziany (RJ-45) obsługuje automatyczne negocjowanie prędkości (10/100/1000 Mbps) oraz funkcję automatycznego krosowania (Auto MDI/MDI-X), co eliminuje potrzebę stosowania kabli krosowych i upraszcza instalację.
Elastyczność dzięki technologii SFP
Kluczową cechą konwertera jest gniazdo na wymienne moduły SFP (Small Form-factor Pluggable). To rozwiązanie pozwala w pełni zdefiniować parametry łącza optycznego. W zależności od potrzeb, można zastosować moduł SFP przeznaczony do transmisji na krótkie dystanse za pomocą światłowodu wielomodowego (SX) lub na długie dystanse za pomocą światłowodu jednomodowego (LX). Maksymalny zasięg transmisji jest bezpośrednio zależny od parametrów wybranego modułu SFP, co daje możliwość dopasowania urządzenia do wymagań sieci kampusowej, budynkowej lub nawet rozległej.
Budowa i monitoring
Konwerter MC220L zaprojektowano zarówno do montażu w obudowie rack TP-LINK, jak i do zastosowania jako urządzenie wolnostojące. Przedni panel zawiera kompleksowy zestaw diod LED, które w czasie rzeczywistym informują o stanie zasilania, aktywności portu miedzianego (LNK/ACT) oraz statusie portu światłowodowego (LINK/ACT, SFP obecność). Taka organizacja ułatwia szybką diagnostykę połączeń i identyfikację ewentualnych problemów.
Kluczowe parametry techniczne
- Standardy sieciowe: IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX.
- Port miedziany: 1 x RJ-45, 10/100/1000 Mbps, Auto MDI/MDI-X.
- Port optyczny: 1 x gniazdo SFP (LC), kompatybilne z modułami 1000BASE-SX/LX.
- Obsługiwane media światłowodowe: kabel wielomodowy (MMF) i jednomodowy (SMF).
- Zasięg transmisji: Zależny od zastosowanego modułu SFP i typu światłowodu.
- Wskaźniki LED: Zasilanie (PWR), port miedziany (LNK/ACT), port SFP (LINK/ACT, obecność).
- Zasilanie: Zewnętrzny zasilacz.
- Tryb montażu: Wolnostojący lub w obudowie rack TP-LINK.
Zastosowanie w praktyce
Media konwerter MC220L znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie segmentu sieci opartego na okablowaniu miedzianym z infrastrukturą światłowodową. Typowym scenariuszem jest wydłużenie zasięgu sieci LAN poza standardowe 100 metrów dla kabla miedzianego – konwerter instaluje się na końcu segmentu miedzianego, a dalej sygnał przesyłany jest światłowodem na odległość setek metrów czy nawet kilometrów.
Sprawdza się również przy modernizacji sieci, gdzie nowe, światłowodowe trasy muszą współpracować z istniejącymi przełącznikami wyposażonymi tylko w porty miedziane. Dzięki niemu można efektywnie wykorzystać zalety światłowodu – odporność na zakłócenia elektromagnetyczne i duży zasięg – bez konieczności natychmiastowej wymiany całej infrastruktury aktywnych urządzeń dostępowych.
