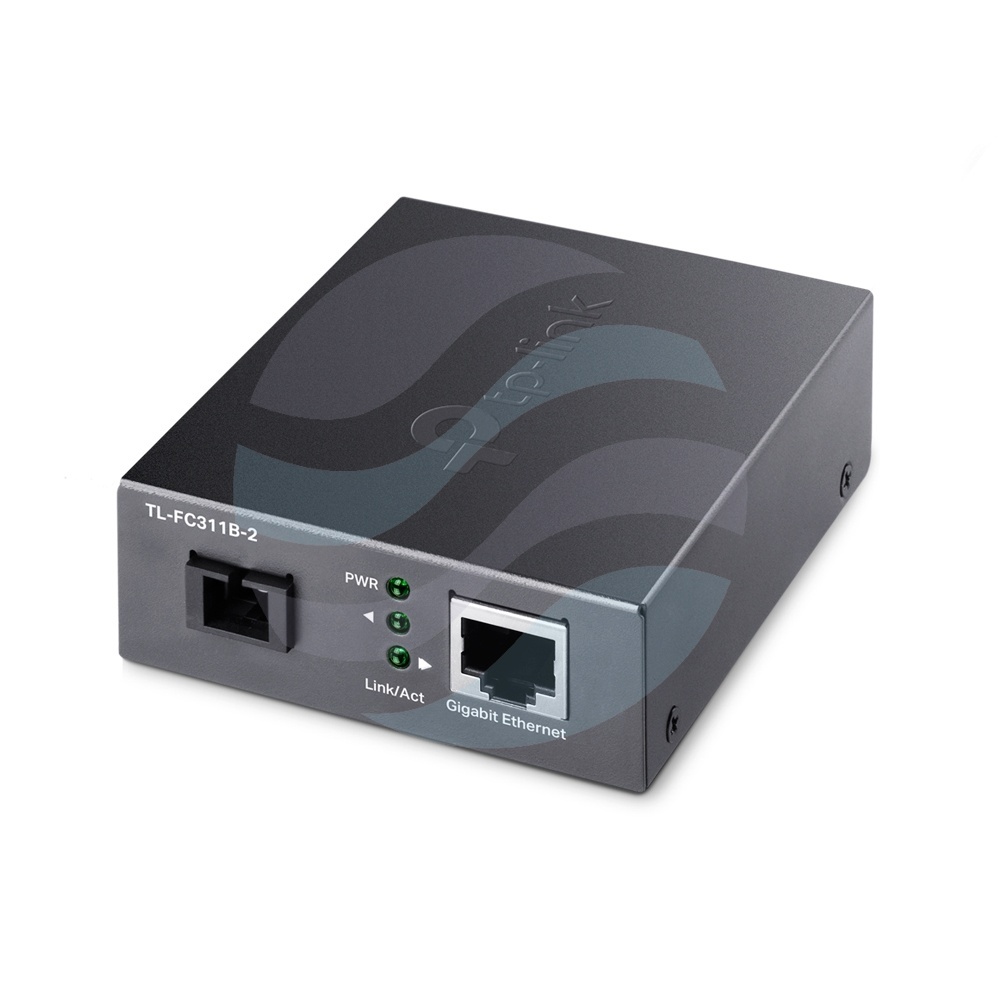

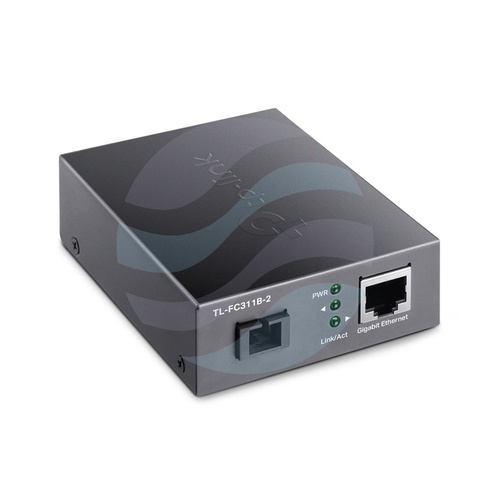

TP-Link TL-FC311B-2 Media konwerter WDM LAN x10/100/1000Mbps, 1x SC/UPC, 1310nm TX/1550nm RX, 2km
Gigabitowy media konwerter WDM TL-FC311B-2 – transmisja dwukierunkowa po jednym włóknie
Media konwerter TL-FC311B-2 to urządzenie sieciowe umożliwiające integrację segmentów miedzianych Gigabit Ethernet z siecią światłowodową jednomodową. Jego kluczową cechą jest zastosowanie technologii Wavelength Division Multiplexing (WDM), która pozwala na pełnodupleksową komunikację wysyłając i odbierając dane za pośrednictwem pojedynczego włókna światłowodowego. Eliminuje to konieczność stosowania par włókien dla każdego łącza, co przekłada się bezpośrednio na redukcję kosztów okablowania i uproszczenie infrastruktury.
Urządzenie działa w trybie konwersji 1000BASE-T do 1000BASE-LX, zapewniając przepustowość do 1 Gbps. Jego konstrukcja jest przeznaczona zarówno do zastosowań jako jednostka wolnostojąca, jak i do montażu w szafie rack, oferując elastyczność wdrażania w różnorodnych środowiskach – od małych biur po rozległe sieci kampusowe czy przemysłowe.
Technologia WDM na jednym włóknie

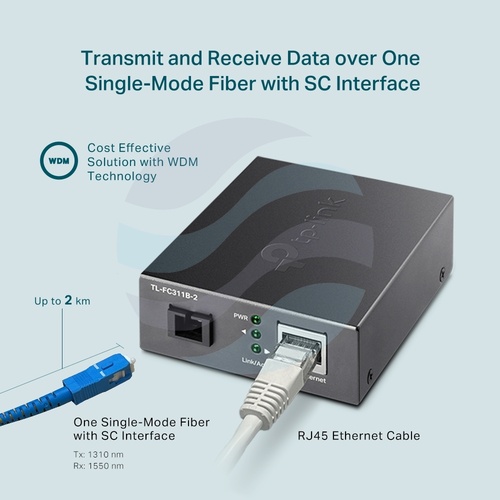

Działanie konwertera opiera się na zaawansowanej technice multipleksacji falowej (WDM). Urządzenie transmituje dane przy użyciu światła o długości fali 1310 nm, natomiast odbiór realizuje na fali 1550 nm. Taki schemat pozwala na jednoczesny, dwukierunkowy przepływ informacji przez jedno włókno światłowodowe bez kolizji sygnałów. Aby utworzyć działające łącze, drugi koniec połączenia musi wykorzystywać konwerter z odwróconym zestawem długości fal – nadający na 1550 nm i odbierający na 1310 nm, jak model TL-FC311A-2 firmy TP-Link.
Konstrukcja i funkcje sieciowe
Konwerter TL-FC311B-2 został zaprojektowany jako urządzenie kompaktowe i uniwersalne. Może pracować samodzielnie lub być zamontowane w dedykowanej szafie rack TP-Link, co ułatwia organizację i zarządzanie wieloma urządzeniami w punktach dystrybucyjnych. Na porcie miedzianym (RJ-45) implementuje funkcję automatycznego krosowania MDI/MDI-X, co eliminuje konieczność stosowania określonego typu kabla (prosty/krosowany) do podłączenia switcha, routera lub końcówki sieciowej.
Negocjacja parametrów połączenia na porcie Ethernet odbywa się automatycznie, obejmując zarówno prędkość (10/100/1000 Mbps), jak i tryb dupleksu. Port światłowodowy wykorzystuje złącze SC do podłączenia kabla jednomodowego (SMF), zapewniając niezawodne połączenia na odległościach do 20 kilometrów.
Kluczowe parametry techniczne
- Standardy sieciowe: IEEE 802.3ab 1000BASE-T, IEEE 802.3z 1000BASE-LX.

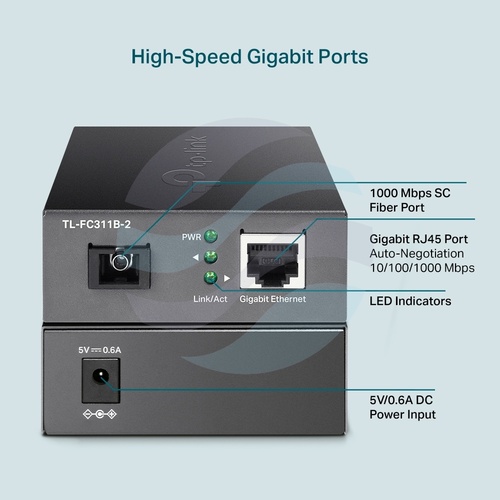

- Porty: 1 x RJ-45 (10/100/1000BASE-T), 1 x SC (1000BASE-LX, WDM).
- Technologia światłowodowa: WDM (Bidirectional) na jednym włóknie.
- Długości fal: Nadawanie: 1310 nm, Odbieranie: 1550 nm.
- Zasięg światłowodu: Do 20 km na kablu jednomodowym (SMF).
- Funkcje portu RJ-45: Auto-MDI/MDIX, autonegocjacja prędkości i dupleksu.

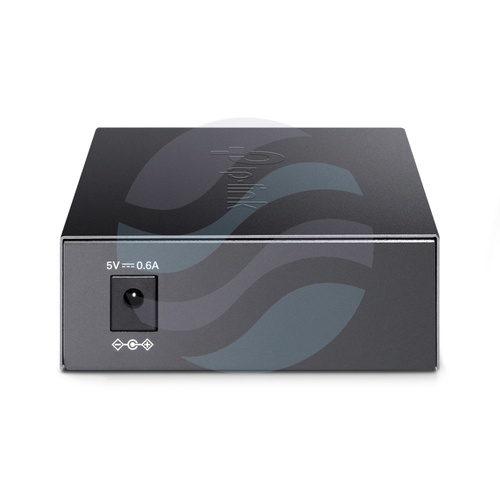

- Zasilanie: Zewnętrzny zasilacz (w zestawie).

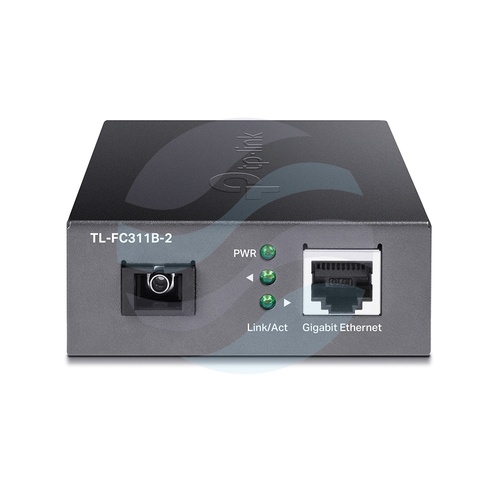

- Wskaźniki LED: Zasilanie (PWR), łącze światłowodowe (FX), łącze miedziane (TX).
- Wymiary (wolnostojące): 70 x 98 x 25 mm.
- Kompatybilny konwerter do pary: TP-Link TL-FC311A-2 (TX:1550nm / RX:1310nm).
Zastosowanie w praktyce

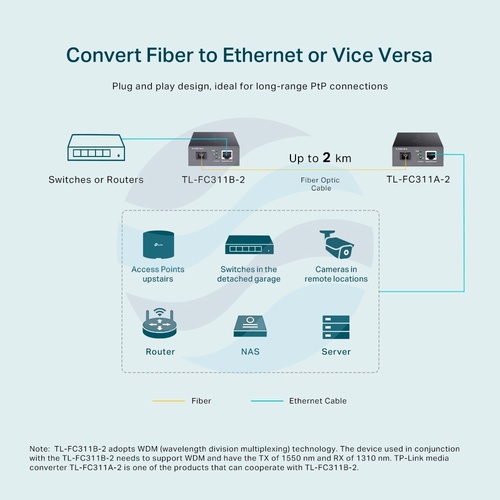

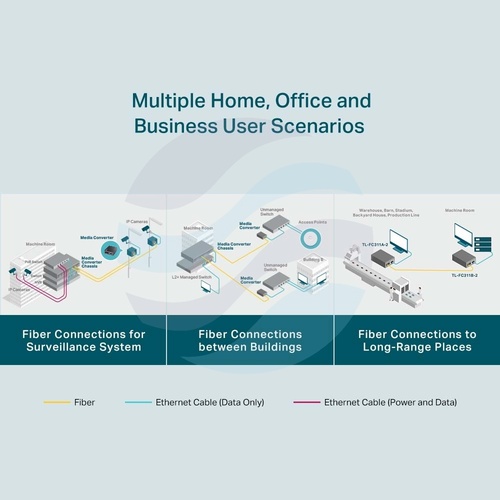

Media konwerter TL-FC311B-2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wydajne i ekonomiczne połączenie sieci miedzianej ze światłowodową, szczególnie przy ograniczonej liczbie dostępnych włókien. Typowym scenariuszem jest rozszerzenie sieci Gigabit Ethernet pomiędzy budynkami – konwerter podłączony do switcha w głównej lokalizacji przesyła dane przez istniejące pojedyncze włókno światłowodowe do drugiego budynku, gdzie sparowane urządzenie konwertuje sygnał z powrotem na miedziany.
Sprawdza się również w modernizacji infrastruktury, pozwalając na wykorzystanie już ułożonych pojedynczych kabli światłowodowych do dwukierunkowej komunikacji gigabitowej, bez kosztownego kładzenia dodatkowych linii. Dzięki odporności światłowodu na zakłócenia elektromagnetyczne, jest to rozwiązanie idealne dla środowisk przemysłowych, kampusów uczelni czy rozległych kompleksów biurowych.
