Gigabitowy media konwerter WDM TL-FC311B-20 – transmisja dwukierunkowa po jednym włóknie

Media konwerter TL-FC311B-20 to urządzenie sieciowe umożliwiające przejście z interfejsu miedzianego Gigabit Ethernet (1000BASE-T) na światłowodowy. Jego kluczową cechą jest zastosowanie technologii Wavelength Division Multiplexing (WDM), która pozwala na pełnodupleksową komunikację po jednym, pojedynczym włóknie światłowodowym. Eliminuje to konieczność stosowania par włókien do nadawania i odbioru, co bezpośrednio przekłada się na redukcję kosztów infrastruktury kablowanej.

Urządzenie sprawdza się w rozszerzaniu zasięgu sieci LAN poza standardowe ograniczenia okablowania miedzianego (100 metrów) oraz w łączeniu segmentów sieci znajdujących się w znacznym oddaleniu od siebie. Jego konstrukcja jest przeznaczona zarówno do zastosowań biurowych, jak i przemysłowych, oferując stabilne i niezawodne połączenie.

Zasada działania technologii WDM

Konwerter TL-FC311B-20 realizuje transmisję dwukierunkową (Bi-Directional) na jednym włóknie dzięki przydzieleniu nadawaniu i odbieraniu sygnału dwóch różnych długości fal światła. Urządzenie nadaje dane na fali o długości 1310 nm, a odbiera sygnał przychodzący na fali 1550 nm. Aby utworzyć łącze, drugi konwerter na końcu światłowodu musi pracować w odwrotnym trybie: nadawać na 1550 nm i odbierać na 1310 nm. Zapewnia to pełną separację strumieni danych i eliminuje interferencje, umożliwiając osiągnięcie pełnej przepustowości 1 Gbps w obu kierunkach jednocześnie.

Konstrukcja i funkcje dodatkowe

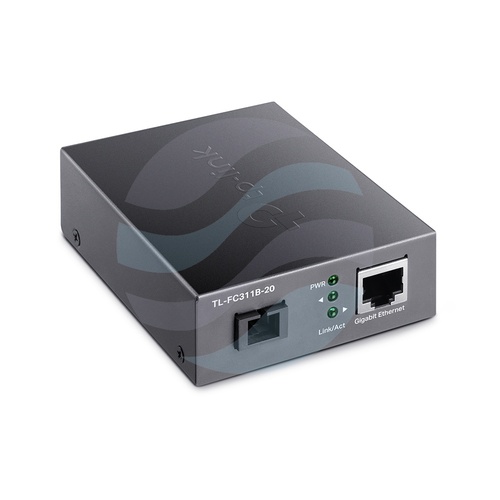

Konwerter zaprojektowano jako urządzenie wolnostojące, które można umieścić na półce lub biurku. Dla potrzeb integracji w profesjonalnych szafach rack, istnieje możliwość montażu w dedykowanej ramce montażowej TP-Link. Na porcie miedzianym (RJ-45) implementowana jest funkcja automatycznego krosowania MDI/MDI-X, co eliminuje konieczność stosowania kabli krosowych lub przełączania przełączników. Prędkość połączenia oraz tryb dupleksu są negocjowane automatycznie (Auto-Negotiation), zapewniając bezproblemową integrację z przełącznikami, routerami lub kartami sieciowymi.

Kluczowe parametry techniczne

• Standardy sieciowe: IEEE 802.3ab 1000BASE-T, IEEE 802.3z 1000BASE-LX.

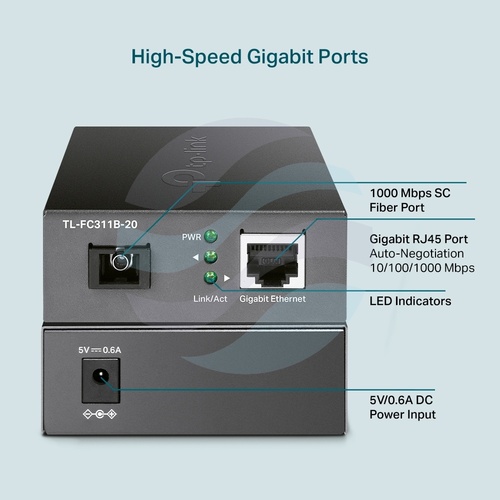

• Interfejs miedziany: 1 port RJ-45, 10/100/1000 Mbps, Auto-MDI/MDIX.

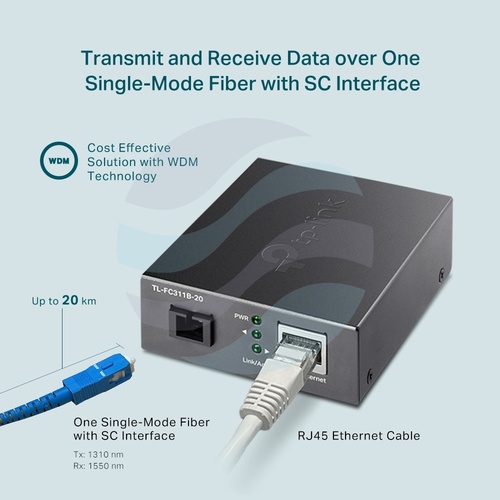

• Interfejs światłowodowy: 1 port SC/UPC, Bi-Directional (WDM) na jednym włóknie.
• Długości fal (TX/RX): 1310 nm (nadawanie) / 1550 nm (odbieranie).
• Zasięg transmisji: Do 20 kilometrów na światłowodzie jednomodowym (SMF).

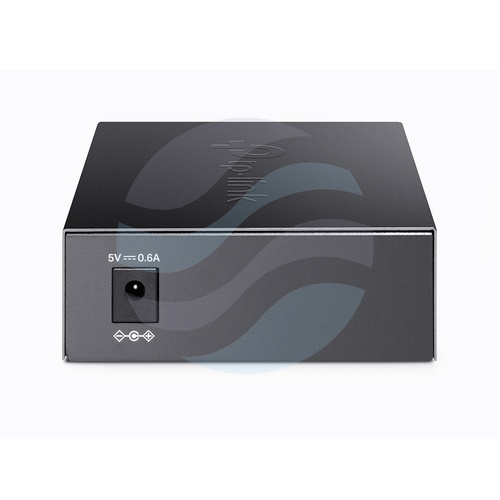

• Zasilanie: Zewnętrzny zasilacz 5V DC.

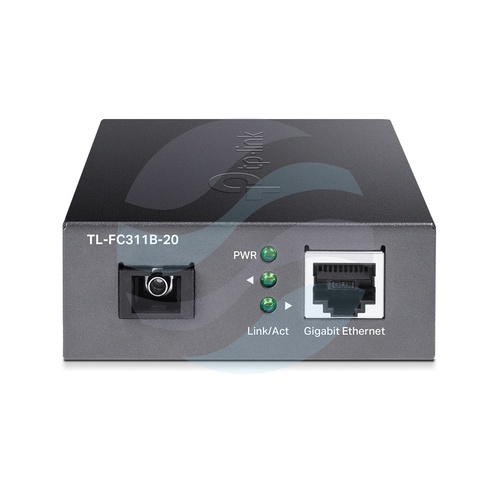

• Wskaźniki LED: Zasilanie (PWR), łącze światłowodowe (LINK), aktywność portu miedzianego (ACT).

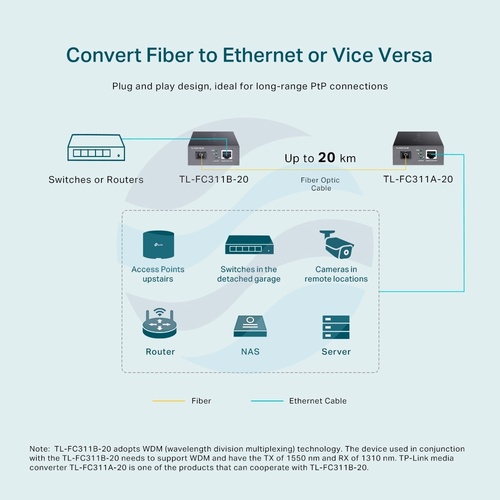

• Kompatybilność WDM: Wymaga sparowania z konwerterem używającym odwrotnych długości fal, np. modelem TL-FC311A-20 (TX: 1550 nm / RX: 1310 nm).

Zastosowanie w praktyce

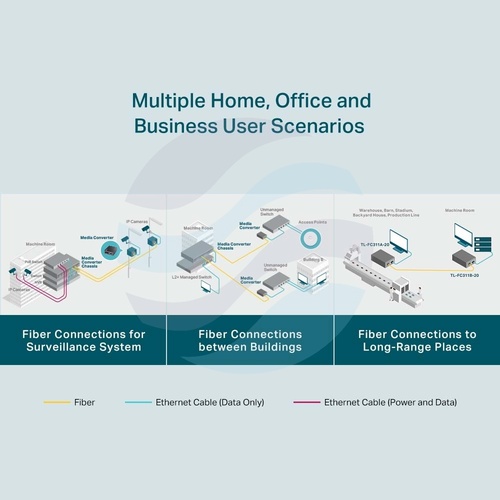

Konwerter znajduje zastosowanie wszędzie tam, gdzie konieczne jest ekonomiczne połączenie dwóch punktów sieciowych oddalonych od siebie od kilkuset metrów do 20 kilometrów. Typowym scenariuszem jest połączenie budynków w ramach kampusu firmy lub uczelni, gdzie już istnieje lub planowane jest położenie pojedynczego włókna światłowodowego. Urządzenie pozwala w pełni wykorzystać jego potencjał, dostarczając gigabitową przepustowość bez inwestycji w dodatkowe okablowanie.

Sprawdza się również w modernizacji istniejących instalacji, gdzie wolne pojedyncze włókna mogą zostać użyte do stworzenia nowych, wydajnych łączy. Dzięki kompaktowej budowie i niskiemu poborowi mocy, może być łatwo wdrożony w rozproszonych punktach dostępowych, systemach monitoringu IP lub do podłączenia zdalnych serwerów i urządzeń magazynujących.
