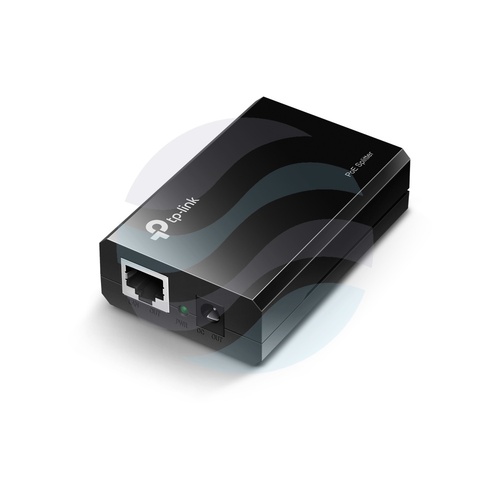

TP-Link TL-POE10R PoE Injector 2x RJ45 1000Mb/s, IEEE 802.3af
Splitter PoE - Zasilanie i transmisja danych w jednym kablu
Splitter PoE to urządzenie sieciowe, które oddziela zasilanie od sygnału danych w jednym kablu Ethernet. Działa jako odbiornik mocy (Powered Device, PD) zgodny ze standardami PoE, takimi jak IEEE 802.3af/at, umożliwiając zasilanie urządzeń końcowych, które nie posiadają wbudowanej obsługi technologii Power over Ethernet. To proste, ale kluczowe rozwiązanie rozszerzające funkcjonalność istniejącej infrastruktury sieciowej.
Urządzenie odbiera zasilanie i dane z jednego kabla sieciowego podłączonego do przełącznika PoE lub wtryskiwacza PoE (injectora), a następnie wyprowadza je na dwa osobne porty: port DC dla zasilania oraz port LAN dla transmisji danych. Eliminuje to konieczność prowadzenia oddzielnego okablowania zasilającego, co znacząco upraszcza instalację i obniża koszty wdrożenia.
Zasada działania i budowa
Splitter PoE jest zaprojektowany do wydajnego i bezpiecznego rozdzielania sygnałów. Wewnętrzny obwód separuje napięcie stałe (DC) od sygnałów danych Ethernet, zapobiegając wzajemnemu zakłócaniu. Urządzenie jest zwykle wyposażone w jeden port wejściowy RJ-45 PoE, port wyjściowy RJ-45 LAN (Data) oraz port wyjściowy DC (Power) z wtyczką odpowiednią dla zasilanego sprzętu, np. cylindryczną. Wbudowane zabezpieczenia, takie jak ochrona przeciwprzepięciowa i przeciwzwarciowa, chronią zarówno splitter, jak i podłączone do niego urządzenie końcowe.
Kluczowe parametry techniczne
- Standardy PoE: Zgodność z IEEE 802.3af/at.

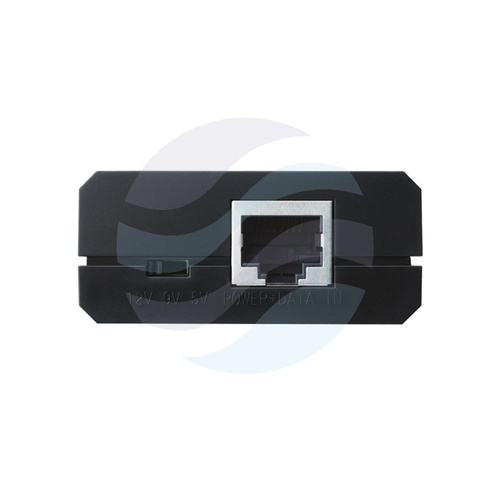

- Port wejściowy: 1 x RJ-45 dla kabla PoE od przełącznika lub wtryskiwacza.

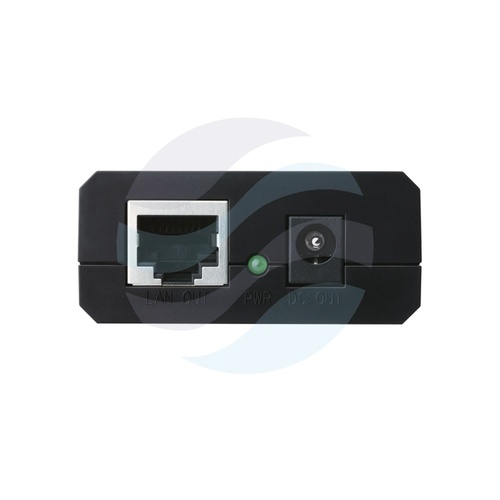

- Porty wyjściowe: 1 x RJ-45 (dane Ethernet), 1 x DC (zasilanie).
- Napięcie wyjściowe DC: Dostosowane do potrzeb urządzeń peryferyjnych, np. 12V lub 5V.
- Przepustowość danych: Obsługa transmisji do 10/100 Mbps (Fast Ethernet) lub 10/100/1000 Mbps (Gigabit Ethernet) w zależności od modelu.
- Zabezpieczenia: Ochrona przeciwprzepięciowa, przeciwzwarciowa i przeciwprzeciążeniowa.
- Zasilanie: Pasywne (niezarządzalne), plug-and-play.
- Zastosowanie: Do zasilania kamer IP, punktów dostępowych WiFi, telefonów VoIP oraz innych urządzeń sieciowych bez wbudowanego PoE.
Zastosowanie w praktyce
Splitter PoE znajduje zastosowanie tam, gdzie konieczne jest zasilenie urządzenia znajdującego się w trudno dostępnym miejscu, gdzie doprowadzenie standardowego zasilania 230V byłoby kłopotliwe lub kosztowne. Typowym przykładem jest montaż kamery IP na zewnętrznej ścianie budynku lub pod sufitem w hali magazynowej. Dzięki splitterowi, od przełącznika PoE prowadzimy tylko jeden kabel sieciowy, który dostarcza zarówno obraz, jak i energię do kamery. Podobnie w przypadku punktów dostępowych WiFi montowanych na sufitach podwieszanych, splitter PoE eliminuje potrzebę montażu gniazdka elektrycznego w bezpośrednim sąsiedztwie urządzenia, zapewniając czystą i bezpieczną instalację.
Rozwiązanie to jest również ekonomiczną metodą modernizacji istniejących sieci. Zamiast wymieniać wszystkie urządzenia końcowe na modele z obsługą PoE, można wykorzystać splittery, aby dodać funkcję zasilania przez Ethernet do starszego, sprawdzonego sprzętu, wydłużając tym samym jego żywotność i użyteczność.
