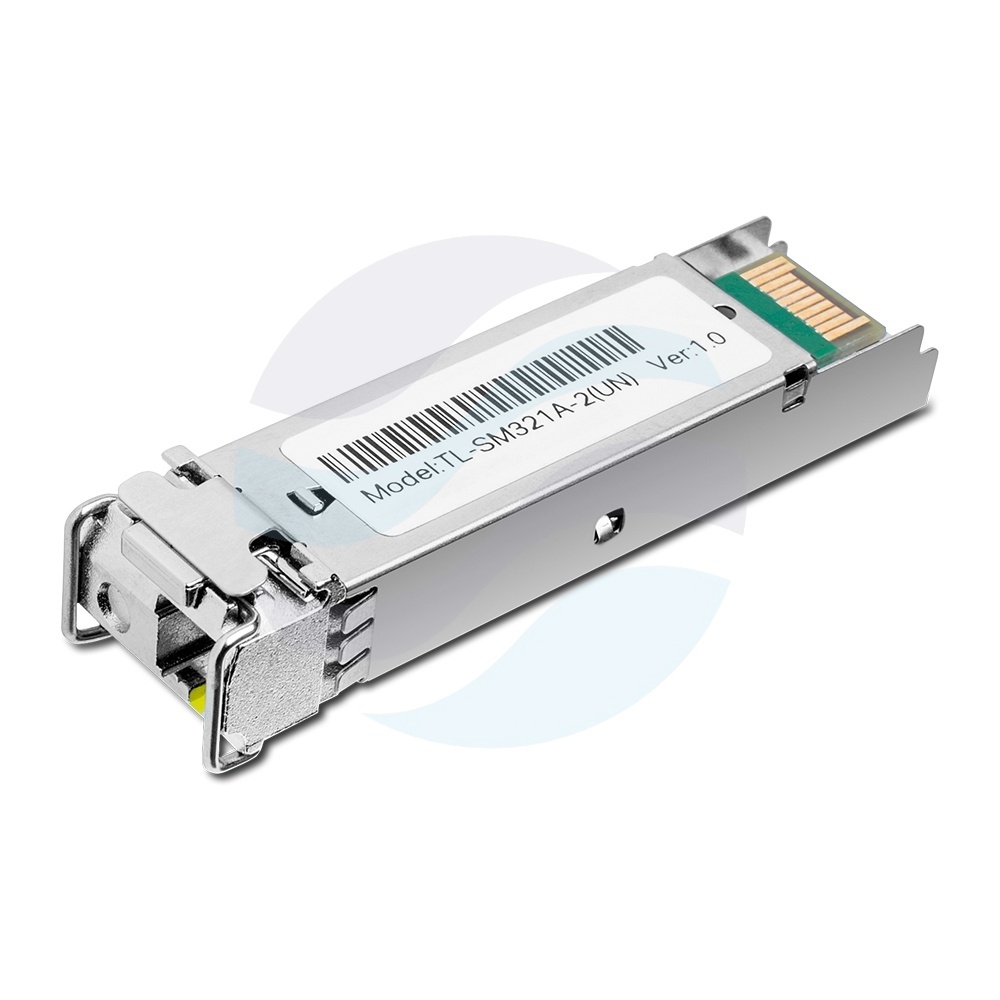

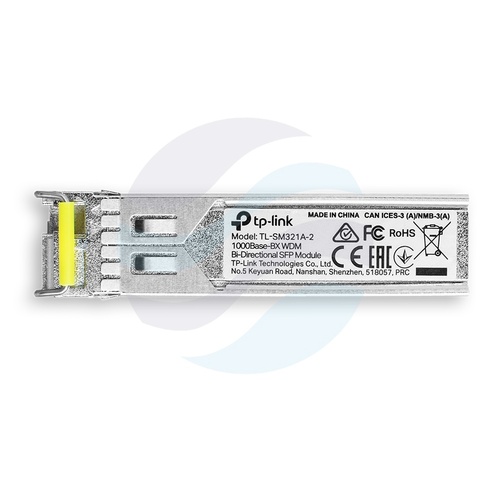

TP-Link TL-SM321A-2 Moduł SFP WDM dwukierunkowy 1000Base-BX, SM 9/125µm, LC, 1,25Gb/s, 1550/1310nm, do 2km, DDM
Moduł SFP TL-SM321A-2 TP-Link – dwukierunkowa transmisja WDM na jednym włóknie
Moduł TL-SM321A-2 to dwukierunkowy transceiver optyczny SFP, zaprojektowany do pracy w standardzie 1000Base-BX. Jego konstrukcja opiera się na technologii Wavelength Division Multiplexing (WDM), która umożliwia pełnodupleksową komunikację przez pojedyncze włókno światłowodowe. Urządzenie jest zgodne ze specyfikacją Multi-Source Agreement (SFP MSA), gwarantującą kompatybilność z szeroką gamą przełączników, routerów i kart sieciowych wyposażonych w port SFP.
Transceiver wykorzystuje jednomodowy kabel światłowodowy 9/125 μm, zapewniając stabilne połączenie na dystansie do 2 kilometrów. Kluczową cechą modułu jest implementacja funkcji Digital Diagnostic Monitoring (DDM), pozwalającej na bieżący wgląd w parametry pracy, co znacząco ułatwia zarządzanie siecią i diagnostykę ewentualnych problemów.
Technologia WDM i transmisja dwukierunkowa
Działanie modułu opiera się na technologii WDM, gdzie transmisja danych w obu kierunkach odbywa się przez to samo włókno, ale na różnych długościach fali świetlnej. To rozwiązanie podwaja efektywność wykorzystania istniejącej infrastruktury światłowodowej, eliminując potrzebę prowadzenia drugiego włókna jako ścieżki powrotnej. Moduł wyposażony jest w pojedyncze złącze światłowodowe typu LC, upraszczając okablowanie i redukując przestrzeń wymaganą w panelu portów urządzenia nadrzędnego.
Monitorowanie DDM (Digital Diagnostic Monitoring)
Funkcja DDM, zgodna ze standardem SFF-8472, przekształca moduł z pasywnego elementu transmisyjnego w inteligentne źródło danych diagnostycznych. W czasie rzeczywistym monitorowane są kluczowe parametry, takie jak moc optyczna nadajnika (TX), moc optyczna odbierana przez odbiornik (RX), napięcie zasilania, temperatura pracy modułu oraz prąd biasu lasera. Dostęp do tych danych odbywa się poprzez interfejs I2C urządzenia hosta, umożliwiając proaktywne wykrywanie degradacji sygnału, przewidywanie awarii i planowanie prac konserwacyjnych.
Kluczowe parametry techniczne
- Standard: 1000Base-BX (IEEE 802.3ah)
- Typ złącza: LC simplex
- Typ włókna: Jednomodowe (SMF), 9/125 μm
- Zasięg transmisji: do 2 km
- Technologia: DWDM (Dwukierunkowe WDM)
- Przepustowość: 1 Gbps (Gigabit Ethernet)
- Monitorowanie: Pełna obsługa DDM (SFF-8472)
- Temperatura pracy: zgodna ze standardami komercyjnymi (0°C do 70°C)
- Zgodność: SFP Multi-Source Agreement (MSA)
Zastosowanie w praktyce

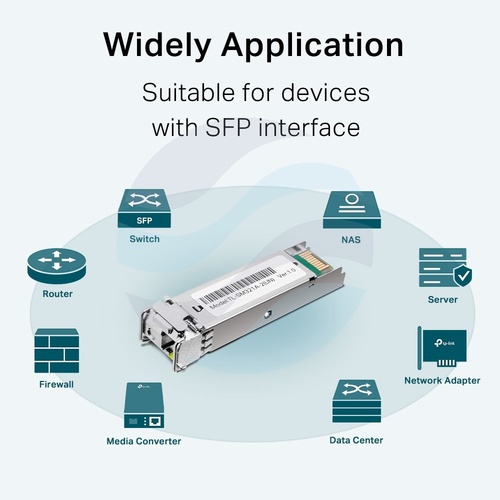

Moduł TL-SM321A-2 znajduje zastosowanie przede wszystkim w rozbudowie i modernizacji sieci korporacyjnych, kampusowych oraz dostawców usług. Jest idealnym rozwiązaniem do łączenia dwóch przełączników lub routerów w sytuacji, gdy dostępne jest tylko jedno włókno światłowodowe, a konieczne jest utworzenie łącza gigabitowego. Sprawdza się również w aplikacjach wymagających monitorowania jakości łącza, takich jak połączenia między budynkami, w sieciach szkieletowych o małym i średnim zasięgu czy jako element systemów monitoringu wizyjnego opartych na technologii IP. Jego kompaktowa forma i niskie zużycie energii pozwalają na gęste upakowanie w szafach rack, maksymalizując wykorzystanie przestrzeni.
