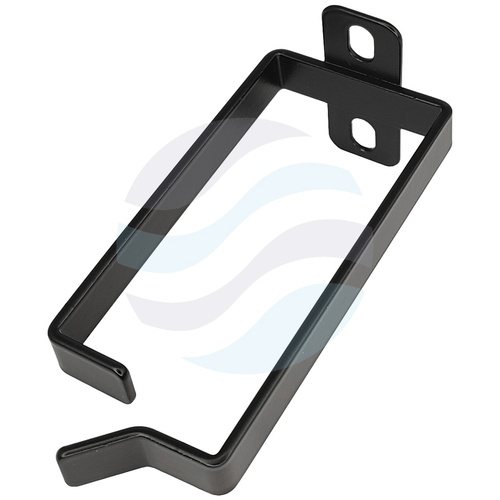

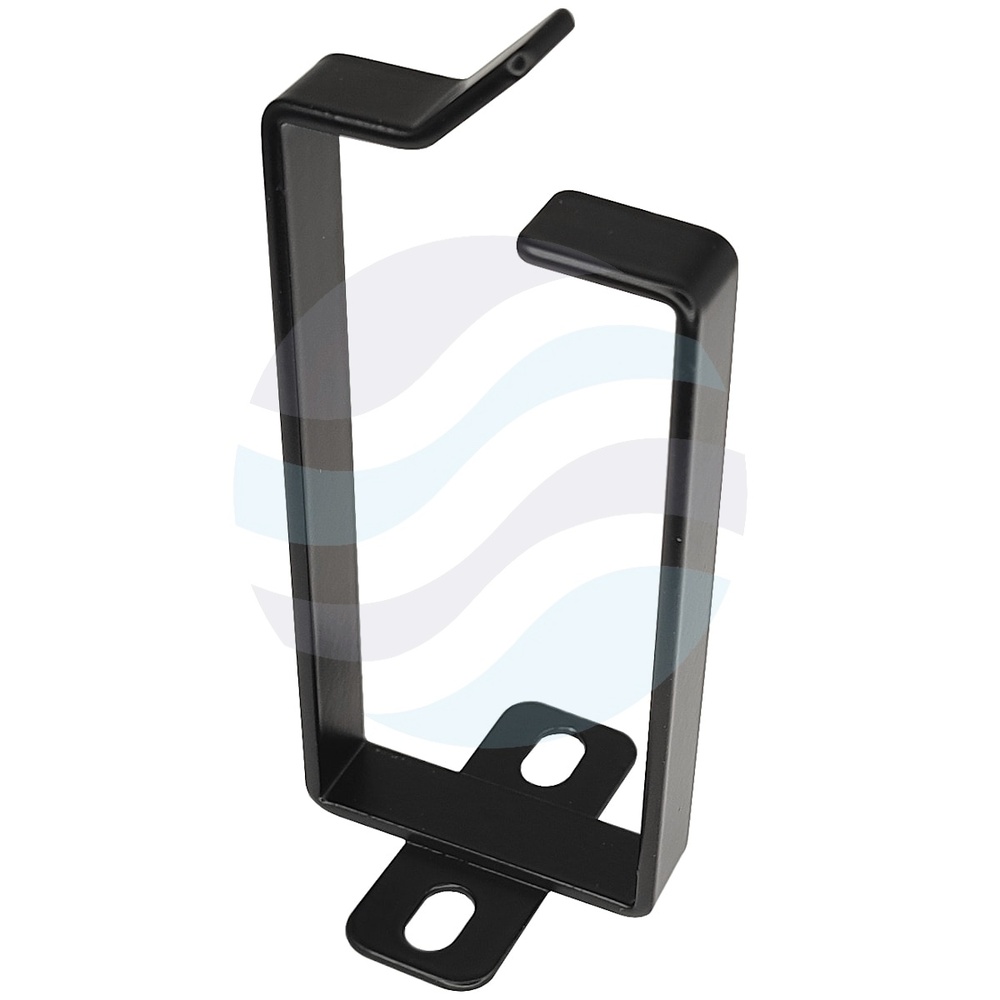

Uchwyt kablowy 44x90mm, mocowanie centralne, wejście front, stal, kolor czarny, wym. całk. 44x125x11mm, rozstaw otworów 30mm, zestaw M6 w komplecie
Uchwyt kablowy z mocowaniem centralnym i wejściem od frontu
Uchwyt kablowy przeznaczony do montażu w standardowych szafach 19-calowych zajmuje dokładnie 1U wysokości w racku, co pozwala na efektywne wykorzystanie dostępnej przestrzeni. Jego podstawka montowana jest centralnie na panelu — zapewnia to symetryczne prowadzenie wiązek i równomierne rozłożenie obciążenia na oba profile nośne szafy.
Kable wprowadzane są od frontu, co ułatwia dostęp do okablowania podczas serwisowania lub rekonfiguracji połączeń bez konieczności demontażu sąsiednich modułów. Konstrukcja wykonana ze stali w kolorze czarnym gwarantuje odporność mechaniczną i trwałość niezbędną w środowiskach serwerowych i sieciowych. W zestawie znajdują się dwie śruby M6 z koszyczkami i podkładkami, umożliwiające szybki montaż bez dodatkowych elementów mocujących.
Montaż i instalacja
Podstawka uchwytu ma wymiary 18 × 45 mm (co odpowiada standardowej wysokości 1U), a rozstaw otworów montażowych wynosi 30 mm. Dzięki temu element pasuje do pionowych profili szaf rack i jest kompatybilny z typowymi rozstawieniami spotykanymi w infrastrukturze 19-calowej. Do zamocowania wykorzystuje się dołączony zestaw M6 — śruby z koszyczkami i podkładkami — co eliminuje potrzebę sięgania po dodatkowe narzędzia.
Centralne położenie podstawki sprawia, że siły pochodzące od ciężaru kabli rozkładają się symetrycznie na oba profile nośne. Taka konstrukcja minimalizuje ryzyko odkształceń i zapewnia stabilne utrzymanie wiązek nawet przy większym zagęszczeniu okablowania. Montaż sprowadza się do wsunięcia koszyczków w otwory profili, przyłożenia podstawki i dokręcenia śrub — cała operacja trwa kilka minut.
Wymiary i konstrukcja
Wymiar zewnętrzny uchwytu to 44 × 90 mm, natomiast przestrzeń wewnętrzna, przez którą przechodzą kable, mierzy 40 × 47 mm. Taka wielkość pozwala na pomieszczenie standardowych wiązek patchcordów, przewodów koncentrycznych czy kabli zasilających bez nadmiernego ściskania. Całkowity wymiar produktu wraz z podstawką wynosi 44 × 125 × 11 mm, co czyni go kompaktowym, ale wystarczająco pojemnym dla większości scenariuszy w szafach dystrybucyjnych i serwerowych.
Materiałem użytym do produkcji jest stal, co przekłada się na sztywność i odporność na odkształcenia mechaniczne. Czarny kolor ujednolica wygląd z innymi komponentami rackowymi oraz ułatwia wizualną identyfikację tras kablowych w słabo oświetlonych pomieszczeniach technicznych.
Parametry techniczne
- Rodzaj: Uchwyty
- Materiał: Stal
- Kolor: czarny
- Wysokość (U): 1U
- Nazwa / Opis: Uchwyt kablowy 44×90 (moc. centralne, wejście: front)
- Rozstaw otworów: 30 mm
- Wymiary podstawki: 18 × 45 mm; wysokość 45 mm odpowiada 1U.
- Położenie podstawki: centralne
- Wprowadzenie okablowania: od frontu
- Wymiar wewnętrzny uchwytu: 40 × 47 mm
- Wymiar zewnętrzny uchwytu: 44 × 90 mm
- Wymiar całkowity: 44 × 125 × 11 mm
- Zawartość zestawu: 2× zestaw montażowy rack M6 (śruba, koszyczek, podkładka)
Zastosowanie w praktyce
Wewnętrzna przestrzeń 40 × 47 mm mieści wiązki patchcordów o średnicy do około 30 mm, co odpowiada kilkunastu standardowym przewodom kategorii 5e lub 6 prowadzonym w jednym uchwycie. W szafach serwerowych uchwyt montowany centralnie na 1U pozwala na uporządkowanie kabli bezpośrednio przy panelach krosowych, skracając trasę patchcordu i zmniejszając ryzyko przypadkowego wyrwania wtyczki podczas prac serwisowych przy sąsiednich portach.
W środowiskach o dużej gęstości upakowania — takich jak centra danych czy punkty dystrybucyjne — centralne mocowanie i kompaktowa wysokość 1U umożliwiają montaż uchwytu w każdej wolnej jednostce racka, poprawiając organizację bez rezygnacji z cennej przestrzeni na dodatkowe urządzenia. W instalacjach AV stalowa konstrukcja utrzymuje przewody audio-wideo w stałej pozycji, zapobiegając ich przemieszczaniu się pod wpływem wibracji i zapewniając estetyczny wygląd stanowiska.
