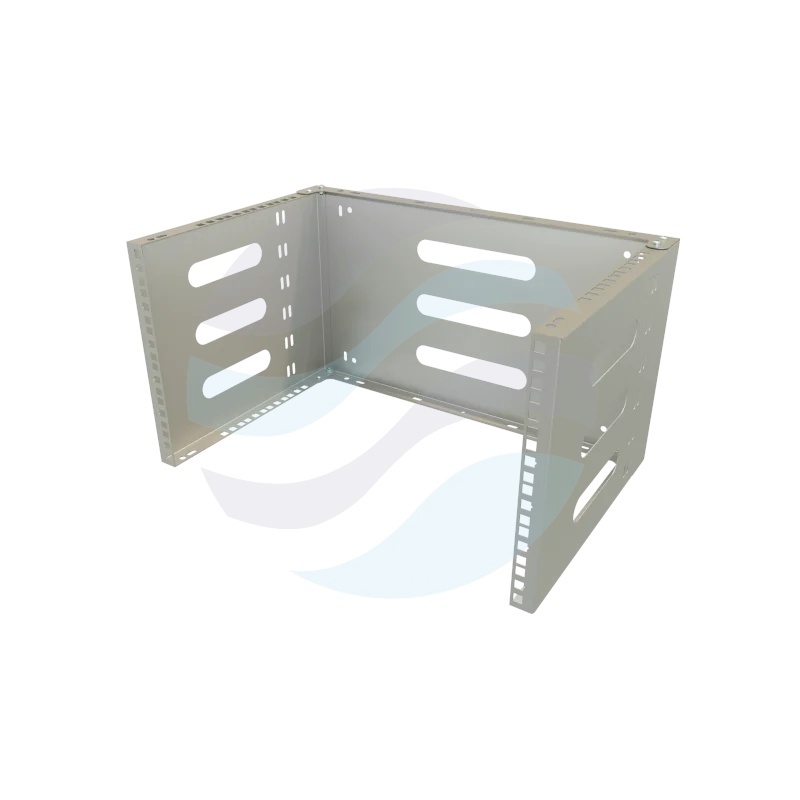

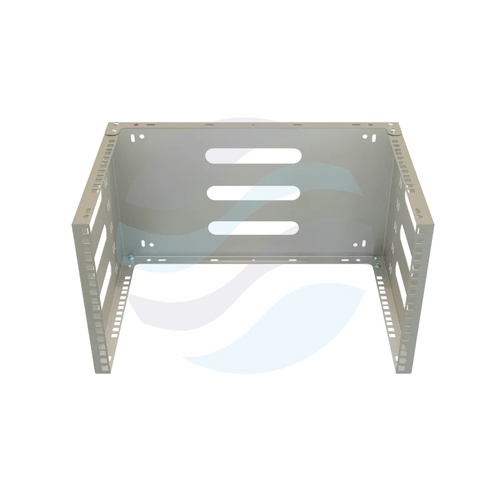

UCHWYT ścienny rack 19" 4U 330mm, czarny
Uchwyt rack ścienny 19" 330 mm szary
Uchwyt rack 19" o głębokości 330 mm stanowi element infrastruktury montażowej przeznaczonej do instalacji urządzeń telekomunikacyjnych, monitoringu oraz systemów alarmowych. Konstrukcja wykonana w standardzie 19" umożliwia integrację z szeroką gamą urządzeń aktywnych i pasywnych wyposażonych w panele montażowe o tym rozstawie. Produkt zaprojektowano z myślą o miejscach o ograniczonej przestrzeni, gdzie nie ma możliwości zastosowania pełnowymiarowej szafy rack.
Wykonanie z malowanej proszkowo stali zapewnia odporność na korozję oraz długotrwałą stabilność mechaniczną. Uchwyt pozwala na montaż w orientacji pionowej i poziomej, co ułatwia adaptację w zróżnicowanych przestrzeniach instalacyjnych – od ścian w serwerowniach po wnętrza szafek meblowych. W zestawie znajdują się elementy montażowe niezbędne do złożenia i zamocowania ramion.
Konstrukcja i materiały
Uchwyt wykonano ze stali odpornej na korozję, zabezpieczonej powłoką proszkowo malowaną w kolorze szarym. Taka technologia wykończenia gwarantuje trwałość estetyczną oraz odporność mechaniczną w warunkach eksploatacji ciągłej. Rama uchwytu ma szerokość 19" (zgodnie z normą przemysłową) i głębokość 330 mm, co pozwala na zabudowę urządzeń o typowej głębokości. Od frontu dostępna jest wysokość 6U, natomiast od góry i dołu konstrukcja oferuje 4U, z możliwością montażu dodatkowych komponentów w standardzie 19".
Elastyczność konfiguracji montażu
Uchwyt zaprojektowano z myślą o różnorodnych scenariuszach instalacyjnych. Możliwość montażu w pionie i poziomie na ścianie pozwala dostosować orientację do specyfiki danego pomieszczenia. Otwory w tylnej części ramy umożliwiają powieszenie za pomocą kołków rozporowych (kołki nie są w zestawie). Dodatkowe otwory od góry i dołu w standardzie 19" służą do zamocowania mniejszych urządzeń, co zwiększa gęstość zabudowy. Konstrukcję można również ustawić wewnątrz szafek meblowych lub zabudować w wolnej przestrzeni, wykorzystując liczne punkty montażowe.
Kompaktowość i transport
W stanie złożonym uchwyt zajmuje minimalną objętość, co ułatwia transport i magazynowanie przed właściwą instalacją. W zestawie znajdują się cztery śruby blokujące ramiona uchwytu M5, które służą do stabilizacji po rozłożeniu. Niewielka masa i składana konstrukcja sprawiają, że produkt jest wygodny w przenoszeniu oraz szybki w montażu na miejscu docelowym. Możliwość konfiguracji na 2U, 3U, 4U lub 6U w pionie oraz 4U w poziomie daje elastyczność dopasowania do wymaganej pojemności.
Parametry techniczne
- Szerokość: 19"
- Wysokość: 6U od frontu / 4U od góry i dołu
- Głębokość: 330 mm
- Kolor: Szary
- Materiał: Stal proszkowo malowana
- Standard 19": Zaprojektowany w standardzie 19", umożliwiając montaż szerokiej gamy urządzeń.
- Orientacja montażu: Pionowa / pozioma
- Dodatkowe Otwory: Otwory od góry i dołu w standardzie 19" do zamocowania dodatkowych mniejszych urządzeń.
- Składana konstrukcja: Po złożeniu zajmuje zredukowaną objętość, co ułatwia transport i magazynowanie.
- Zestaw Montażowy: W zestawie znajdują się cztery śruby blokujące ramiona uchwytu M5.
- Montaż na Ścianie: Otwory w tylnej części umożliwiają powieszenie za pomocą kołków rozporowych (kołki nie są w zestawie). Możliwość montażu w pionie lub poziomie na ścianie.
- Elastyczność: Możliwość ustawienia wewnątrz szafek meblowych lub zabudowy w wolnej przestrzeni dzięki dużej liczbie otworów montażowych.
- Szerokość [w calach]: 19"
- Ilość [U] - w pionie: 2U, 3U, 4U, 6U
- Ilość [U] - w poziomie: 4U
- Kolor: SZARY / CZARNY
Zastosowanie w praktyce
Uchwyt znajduje zastosowanie w instalacjach, gdzie wymagana jest niewielka, ale funkcjonalna infrastruktura 19". Może być wykorzystywany w serwerowniach o ograniczonej powierzchni ściennej do montażu paneli krosowniczych, przełączników sieciowych czy urządzeń zasilających. W systemach monitoringu i alarmowych sprawdza się jako podstawa dla rejestratorów wideo, zasilaczy buforowych oraz modułów komunikacyjnych – możliwość montażu poziomego pozwala na instalację w niskich wnękach i szafkach meblowych, gdzie standardowe szafy rack nie mieszczą się. Dzięki dużej liczbie otworów montażowych możliwa jest także zabudowa uchwytu wewnątrz mebli technicznych, co umożliwia dyskretne ukrycie okablowania i urządzeń.
