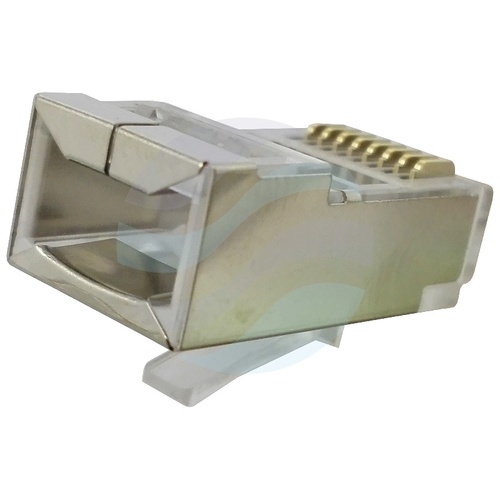

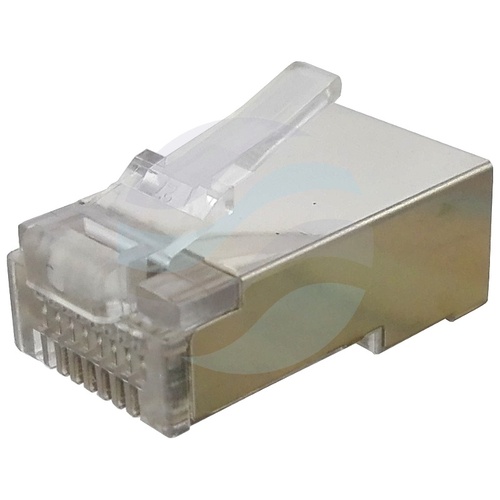

Złącze modularne ekranowane do okablowania strukturalnego kategorii

Złącze modularne typu RJ45 8p8c stanowi podstawowy element zakończenia przewodów w sieciach komputerowych i telekomunikacyjnych. Wersja ekranowana, przeznaczona do montażu na kablu typu drut, zapewnia dodatkową ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe dla zachowania stabilności transmisji danych w środowiskach o podwyższonym poziomie interferencji.

Konstrukcja złącza oparta na standardzie kategorii 5e/klasy D pozwala na realizację połączeń Ethernet o przepustowości do 1 Gb/s. Przeznaczenie do kabli z żyłami w postaci pojedynczego drutu (solid) wskazuje na jego zastosowanie głównie w instalacjach stałych, prowadzonych w kanałach kablowych, listwach przypodłogowych lub ścianach.

Konstrukcja i trwałość

Obudowa złącza wykonana jest z wytrzymałego poliwęglanu spełniającego normę palności UL94, co gwarantuje odporność na uszkodzenia mechaniczne i stabilność kształtu. Kluczowym elementem są styki wykonane z fosforobrązu i dodatkowo platerowane złotem. Taka kombinacja materiałów minimalizuje oporność stykową, redukuje utlenianie i zapewnia doskonałe parametry elektryczne przez cały okres eksploatacji, który określa się na ponad 700 cykli podłączeń i odłączeń.

Montaz i kompatybilność

Montaż złącza wymaga użycia dedykowanej zaciskarki, która precyzyjnie wbija posortowane żyły kabla w noże stykowe, tworząc trwałe i niskooporowe połączenie. Ekran kabla należy dociągnąć i połączyć z metalową obudową złącza, aby zapewnić ciągłość ekranowania na całej długości linii. Złącze jest kompatybilne z gniazdami i portami zgodnymi ze standardem RJ45 8p8c.

Parametry techniczne

• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Tak
• Rodzaj: narzędziowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C
