Złącze modularne kategorii do kabli typu drut

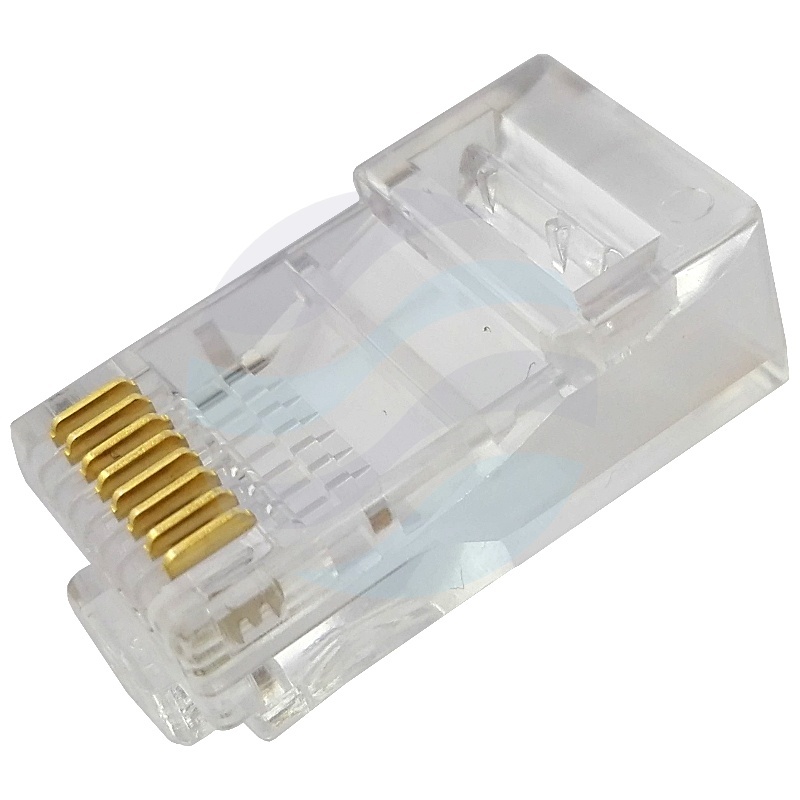

Złącze modularne typu RJ45 8p8c stanowi podstawowy element zakończenia przewodów w sieciach komputerowych i telekomunikacyjnych. Przeznaczone jest do montażu na kablach typu drut (solid), które są standardem w instalacjach stałych, prowadzonych w kanałach kablowych, listwach przypodłogowych lub ścianach. Jego konstrukcja zapewnia stabilne i trwałe połączenie, kluczowe dla niezawodności transmisji danych.

Produkt należy do kategorii 5e (klasa D), co gwarantuje kompatybilność z sieciami Ethernet do 1 Gb/s na dystansie do 100 metrów. Obudowa wykonana z wytrzymałego poliwęglanu zabezpiecza delikatne styki przed uszkodzeniami mechanicznymi i wpływa na długą żywotność połączenia nawet w wymagających warunkach środowiskowych.

Konstrukcja i montaż

Złącze jest typu narzędziowego, co oznacza, że do jego prawidłowego zamontowania na kablu niezbędna jest dedykowana zaciskarka. Proces instalacji wymaga precyzyjnego ułożenia i wciśnięcia poszczególnych żył przewodu w odpowiednie szczeliny kontaktowe zgodnie z wybranym standardem okablowania (T568A lub T568B). Taka metoda zapewnia optymalny docisk i trwałe połączenie elektryczne.

Stosowanie odpowiednich narzędzi, takich jak zaciskarka z wbudowanym nożykiem do przycinania żył, jest nie tylko gwarancją poprawnego montażu, ale także wpływa na parametry transmisyjne całego łącza. Po zaciśnięciu zaleca się użycie testera okablowania w celu weryfikacji ciągłości i kolejności par.

Kompatybilność i akcesoria

Złącze jest kompatybilne ze standardowymi kablami U/UTP kategorii 5e o średnicy żyły 0,50–0,52 mm. Brak ekranowania (U/UTP) czyni je uniwersalnym rozwiązaniem dla większości typowych instalacji biurowych i domowych. Dla zwiększenia ochrony mechanicznej oraz ułatwienia identyfikacji okablowania, do złącza można dobrać plastikową osłonę, dostępną w różnych kolorach.

W przeciwieństwie do modułów keystone, które montuje się w gniazdach ściennych lub panelach krosowniczych, złącza modularne tego typu służą do tworzenia zakończeń wtykowych na stałych odcinkach okablowania. Stanowią one integralną część kompletnego systemu okablowania strukturalnego.

Parametry techniczne

Zastosowanie w praktyce

Złącza te są niezbędne do tworzenia własnych, dokładnie dopasowanych długością kabli połączeniowych, np. do podłączenia komputera do gniazda sieciowego w ścianie, routera do panelu krosowniczego w szafie rack lub różnych urządzeń peryferyjnych. Ich wytrzymałość mechaniczna i szeroki zakres temperatur pracy pozwalają na stosowanie w nieogrzewanych pomieszczeniach technicznych, magazynach lub w punktach dostępowych na zewnątrz budynków, pod warunkiem zapewnienia odpowiedniej ochrony przed bezpośrednim działaniem wilgoci.

W połączeniu z wysokiej jakości kablem i precyzyjnym montażem, gwarantują stabilne łącze sieciowe, wolne od zakłóceń i przerwań w transmisji, co jest fundamentem wydajnej infrastruktury IT zarówno w małych firmach, jak i rozbudowanych systemach korporacyjnych.
