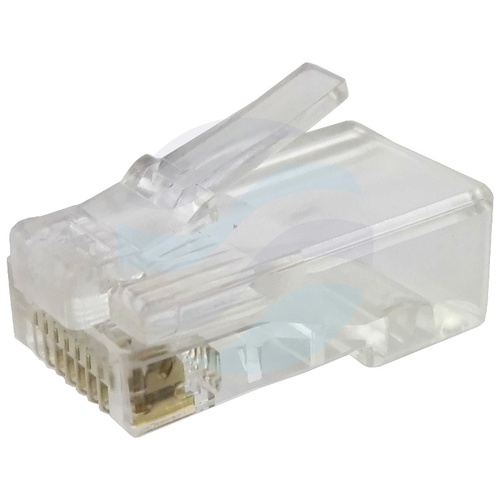

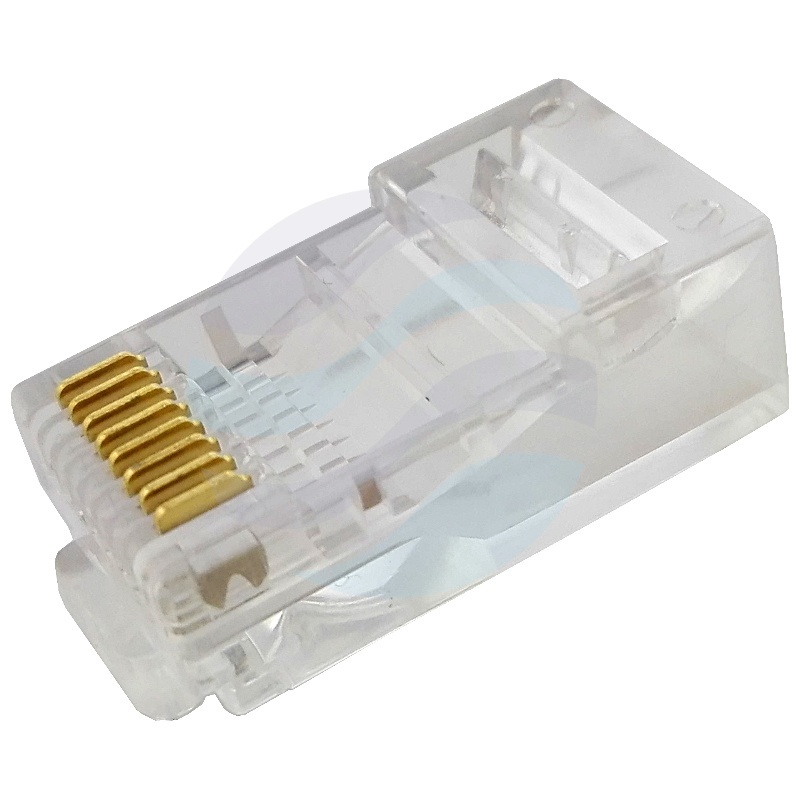

Złącze modularne do instalacji na kablu typu linka

Złącze modularne typu RJ45 8p8c stanowi podstawowy element zakończenia kabli sieciowych w instalacjach strukturalnych. Przeznaczone jest do montażu na przewodzie typu linka, zapewniając trwałe i niezawodne połączenie zgodne z wymaganiami kategorii 5e. Jego konstrukcja pozwala na szybką i precyzyjną instalację, będąc kluczowym komponentem w tworzeniu punktów abonenckich i połączeń aktywnych w sieciach LAN.

Uniwersalność tego złącza sprawia, że znajduje ono zastosowanie w różnorodnych środowiskach – od biurowych instalacji wewnętrznych po systemy wymagające pracy w szerszym zakresie temperatur. Solidna obudowa z poliwęglanu oraz starannie zaprojektowane styki gwarantują długotrwałą eksploatację i stabilność parametrów transmisyjnych.

Konstrukcja i materiały

Kompatybilność i parametry transmisyjne

Złącze spełnia wymagania kategorii 5e i klasy D, co oznacza pełną kompatybilność z sieciami Ethernet do prędkości 1000 Mbps (Gigabit Ethernet) oraz z aplikacjami wykorzystującymi pasmo do 100 MHz. Jest to złącze nieekranowane (U/UTP), przeznaczone do pracy z najpopularniejszymi kablami nieekranowanymi kategorii 5e. Konstrukcja narzędziowa ułatwia precyzyjne wprowadzenie i ułożenie żył przewodu według wybranej sekwencji (np. T568A lub T568B), a następnie ich trwałe zaciskanie za pomocą dedykowanej zaciskarki.

Parametry techniczne

• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Nie
• Rodzaj: narzędziowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C

Zastosowanie w praktyce
