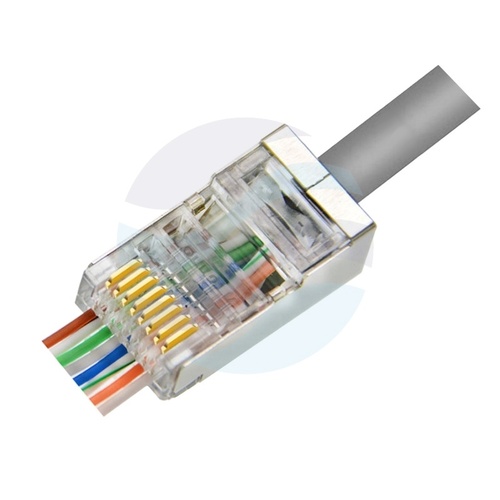

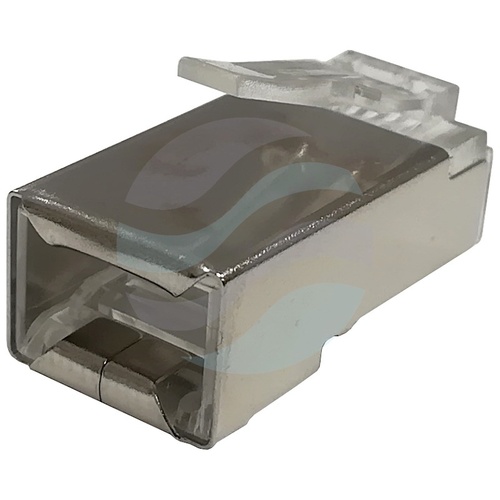

Złącze modularne ekranowane typ EZ dla kabli typu drut

Złącze modularne ekranowane typu EZ to komponent przeznaczony do profesjonalnego okablowania strukturalnego. Jego konstrukcja przelotowa (IDC) znacząco upraszcza i przyspiesza proces terminacji kabli typu drut, minimalizując ryzyko błędów podczas układania przewodów. Złącze jest dostarczane w opakowaniu zbiorczym zawierającym 100 sztuk, co sprawdza się przy większych instalacjach.

Obudowa wykonana z wytrzymałego poliwęglanu zapewnia mechaniczną ochronę styków, a ekranowanie w postaci metalowej powłoki skutecznie tłumi zakłócenia elektromagnetyczne (EMI/RFI), gwarantując stabilny i niezawodny transfer danych. Złącze spełnia wymagania kategorii 5e / klasy D, co pozwala na wykorzystanie go w sieciach Ethernet o przepustowości do 1 Gb/s.

Konstrukcja przelotowa typu EZ

Kluczową cechą tego złącza jest technologia przelotowa (ang. through-type). Przewody kabla nie muszą być wcześniej skracane na dokładną długość – po rozpleceniu par żyły wprowadza się od frontu złącza, a ich nadmiar jest automatycznie odcinany podczas procesu zaciskania za pomocą dedykowanej zaciskarki. Eliminuje to problem niewłaściwego przygotowania końcówki kabla i zapewnia idealne dopasowanie każdego przewodu do odpowiedniego rowka stykowego.

Materiały i trwałość

Stosowane materiały gwarantują długą i bezawaryjną pracę. Kontakty wykonano z fosforobrązu i pokryto warstwą złota, co zapewnia niską i stabilną oporność połączenia oraz wysoką odporność na korozję. Solidna obudowa z poliwęglanu spełnia normę palności UL94. Złącze charakteryzuje się wysoką trwałością mechaniczną, wytrzymując ponad 700 cykli podłączania i odłączania bez pogorszenia parametrów elektrycznych.

Kompatybilne akcesoria i narzędzia

Do poprawnego i efektywnego montażu złącza niezbędne są odpowiednie narzędzia. Konieczne jest użycie specjalistycznej zaciskarki przystosowanej do złączy przelotowych typu EZ. Na rynku dostępne są różne modele, od podstawowych po zaawansowane z funkcją blokady.

Dla pełnej ochrony i estetyki połączenia zaleca się stosowanie osłon na złącza. Ponadto, kluczowy jest wybór odpowiedniego kabla. Złącze jest kompatybilne z ekranowanymi kablami kategorii 5e typu drut (solid), takimi jak F/UTP, przeznaczonymi do instalacji stałych.

Parametry techniczne

• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Tak
• Rodzaj: narzędziowe - przelotowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C

Zastosowanie w praktyce

Złącza te znajdują zastosowanie wszędzie tam, gdzie wymagana jest szybka, pewna i czysta instalacja punktów sieciowych. Sprawdzają się przy tworzeniu gniazd abonenckich w biurach, szkołach i obiektach użyteczności publicznej, gdzie liczba terminacji jest duża. Technologia przelotowa jest szczególnie doceniana przez instalatorów, gdyż skraca czas pracy i podnosi jej powtarzalność. Szeroki zakres temperatur pracy od -40°C do +70°C pozwala na wykorzystanie tych złączy również w nieklimatyzowanych pomieszczeniach technicznych lub szafach rack, gdzie panują podwyższone temperatury.
