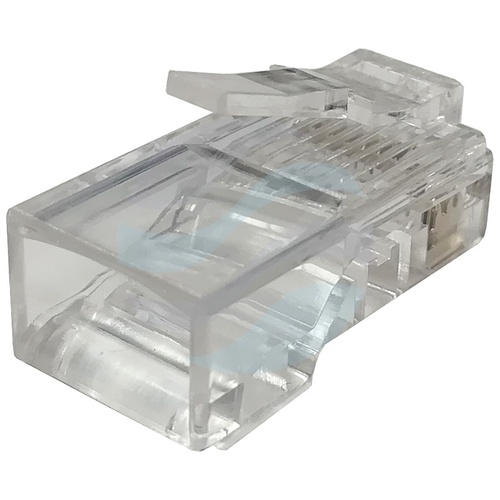

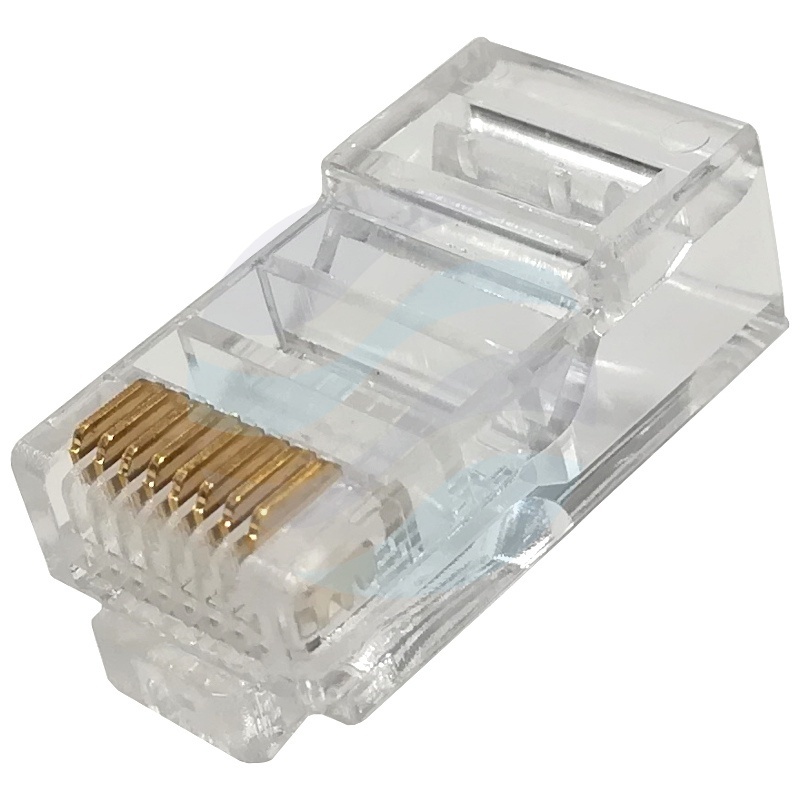

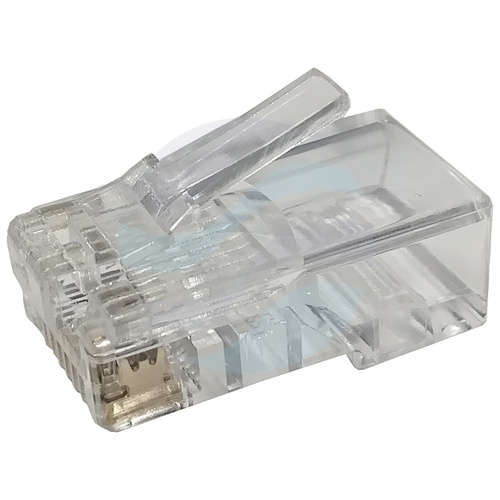

Złącze modularne przelotowe typu EZ do kabli drutowych

Złącze modularne typu EZ to nowoczesne rozwiązanie w zakresie okablowania strukturalnego, zaprojektowane z myślą o szybkim i pewnym montażu na kablach typu drut. Jego przelotowa konstrukcja znacząco upraszcza proces przygotowania i wprowadzenia żył, minimalizując ryzyko błędów podczas instalacji. Produkt stanowi kluczowy element w tworzeniu niezawodnych połączeń sieciowych w standardzie Ethernet.

Przeznaczone do pracy z kablami kategorii 5e, złącze zapewnia kompatybilność z aplikacjami wymagającymi klasy D. Solidna obudowa z poliwęglanu gwarantuje mechaniczną wytrzymałość, a zastosowane rozwiązania kontaktowe przekładają się na stabilne parametry elektryczne w długim okresie eksploatacji.

Konstrukcja i montaż typu EZ

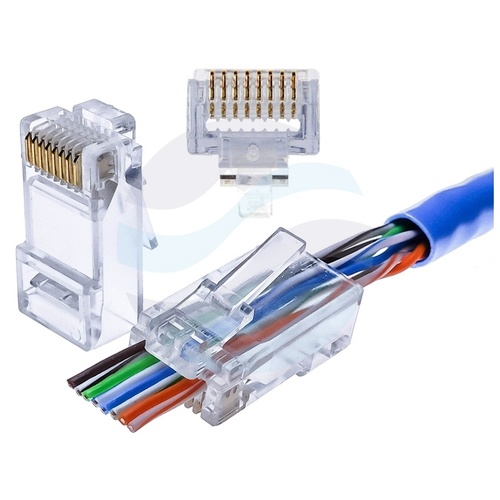

Główną zaletą złącza typu EZ jest jego przelotowa, narzędziowa budowa. Oznacza to, że żyły kabla po rozkręceniu i przycięciu wprowadza się bezpośrednio przez przednią część złącza, aż do jego końca. Pozwala to na wizualną weryfikację poprawnego ułożenia i kolejności przewodów przed ostatecznym zaciśnięciem. Taka metoda eliminuje konieczność precyzyjnego mierzenia i odsłaniania dużej ilości izolacji, co jest typowe dla złączy tradycyjnych.

Komponenty i kompatybilność

Złącze jest przeznaczone do pracy z nieekranowanymi kablami U/UTP kategorii 5e. Dla pełnej funkcjonalności i ochrony mechanicznej, zaleca się stosowanie dedykowanych osłon, które zabezpieczają miejsce połączenia przed uszkodzeniem i wpływem czynników zewnętrznych. Osłony są dostępne w różnych wariantach, również kompatybilnych z wyższymi kategoriami okablowania.

Montaż wymaga użycia specjalistycznej zaciskarki przystosowanej do złączy przelotowych typu EZ. Narzędzie to jednocześnie przycina nadmiar żył wystających poza obudowę i trwale łączy elementy, zapewniając prawidłowe połączenie elektryczne.

Parametry techniczne

• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Nie
• Rodzaj: narzędziowe - przelotowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C

Zastosowanie w praktyce

Złącza te znajdują zastosowanie wszędzie tam, gdzie wymagana jest efektywna i bezbłędna instalacja punktów sieciowych. Są idealne do tworzenia przyłączy na końcach kabli instalacyjnych w budynkach biurowych, centrach danych, obiektach przemysłowych oraz w instalacjach domowych. Szeroki zakres temperatur pracy od -40°C do +70°C pozwala na stosowanie ich w nieogrzewanych pomieszczeniach technicznych lub na zewnątrz, pod warunkiem zastosowania odpowiedniej osłony. Proces montażu typu EZ jest szczególnie ceniony przez instalatorów wykonujących duże liczby złączy, gdyż skraca czas pracy i podnosi powtarzalność oraz jakość wykonanych połączeń.
