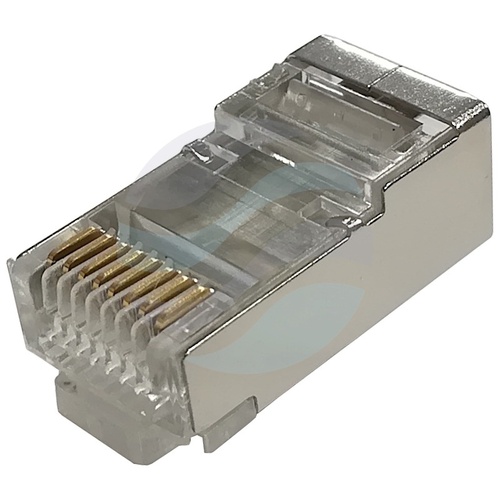

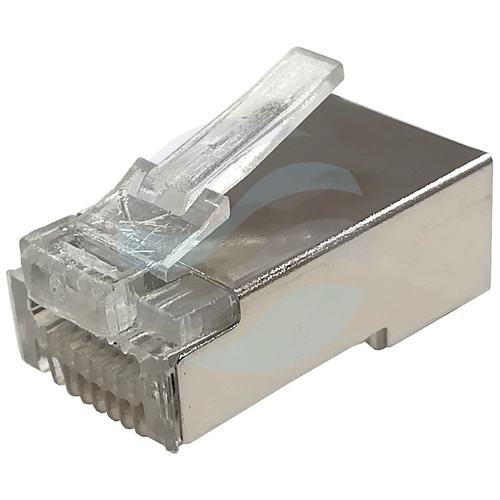

Złącze modularne ekranowane, drut, typ EZ, przelotowe

Złącze modularne typu EZ to nowoczesne rozwiązanie przeznaczone do tworzenia niezawodnych połączeń w sieciach strukturalnych. Jego przelotowa konstrukcja znacząco upraszcza i przyspiesza proces montażu na kablu typu drut, minimalizując ryzyko błędów podczas układania żył. Dedykowane jest do pracy w środowiskach wymagających wysokiej odporności na zakłócenia elektromagnetyczne, dzięki zastosowaniu pełnego ekranowania.

Produkt spełnia wymagania kategorii 6 / klasy E, gwarantując stabilną transmisję danych przy wysokich częstotliwościach. Solidna obudowa z poliwęglanu oraz szeroki zakres temperatur pracy od -40°C do +70°C sprawiają, że złącze sprawdza się zarówno w standardowych instalacjach wewnętrznych, jak i w bardziej wymagających lokalizacjach.

Konstrukcja i montaż typu EZ

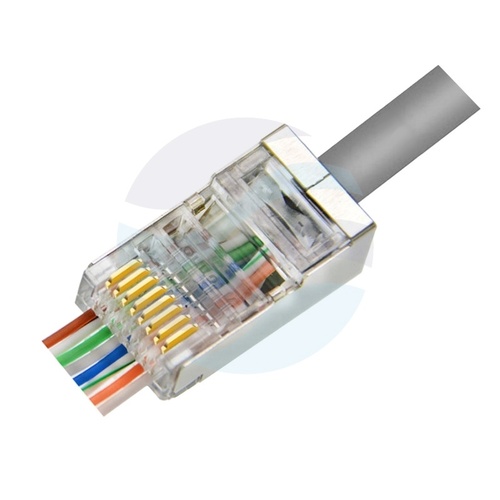

Kluczową zaletą tego złącza jest technologia przelotowa (EZ). Żyły kabla przechodzą przez całą długość wtyku, a ich końce są przycinane dopiero w ostatnim etapie zaciskania. Pozwala to na wizualną weryfikację poprawnego ułożenia par przewodów przed ostatecznym zamknięciem, co jest niemożliwe w tradycyjnych złączach niewidocznych. Montaż jest szybki i precyzyjny, zwłaszcza przy użyciu dedykowanej zaciskarki do złączy przelotowych.

Ekranowanie i niezawodność połączenia

Kompletacja systemu okablowania

Dla zapewnienia pełnej funkcjonalności i estetyki, złącze modularne można kompletować z odpowiednimi osłonami, które dodatkowo zabezpieczają miejsce połączenia przed uszkodzeniami mechanicznymi i wpływem środowiska. Kluczowe jest również zastosowanie kompatybilnego kabla strukturalnego odpowiedniej kategorii, który w pełni wykorzysta potencjał złącza. Do montażu niezbędne jest specjalistyczne narzędzie – zaciskarka przystosowana do złączy przelotowych typu EZ.

Parametry techniczne

• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Tak
• Rodzaj: narzędziowe - przelotowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C

Zastosowanie w praktyce

Złącze znajduje zastosowanie przede wszystkim w profesjonalnych instalacjach sieci strukturalnych, gdzie wymagana jest wysoka przepustowość i odporność na zakłócenia. Sprawdza się w punktach abonenckich sieci LAN w biurach, centrach danych oraz w systemach monitoringu IP. Dzięki szerokiemu zakresowi temperatur, może być wykorzystywane w nieogrzewanych pomieszczeniach technicznych, szafach rack lub w prowadzeniach zewnętrznych z odpowiednio dobranym kablem. Technologia przelotowa jest szczególnie ceniona przez instalatorów podczas prac na dużą skalę, gdzie kluczowe są szybkość montażu i pewność poprawnego zakończenia każdego kabla.
