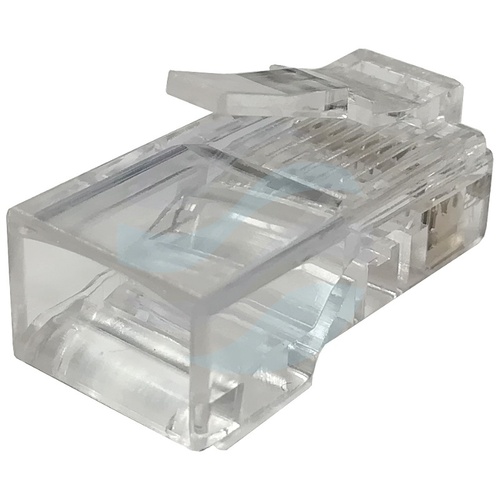

Złącze modularne przelotowe typu EZ dla kabli typu drut

Złącze modularne typu EZ to podstawowy komponent w nowoczesnych instalacjach strukturalnych, przeznaczony do tworzenia niezawodnych połączeń sieciowych. Jego przelotowa konstrukcja znacząco upraszcza i przyspiesza proces zakończenia kabla, eliminując konieczność precyzyjnego przycinania żył przed ich wprowadzeniem do złącza.

Zaprojektowane do pracy z kablami typu drut, zapewnia stabilne połączenie zgodne z wymaganiami kategorii 6. Solidna obudowa z poliwęglanu gwarantuje mechaniczną wytrzymałość, a zastosowane rozwiązania kontaktowe przekładają się na długotrwałą, bezawaryjną pracę w różnych warunkach środowiskowych.

Konstrukcja przelotowa typu EZ

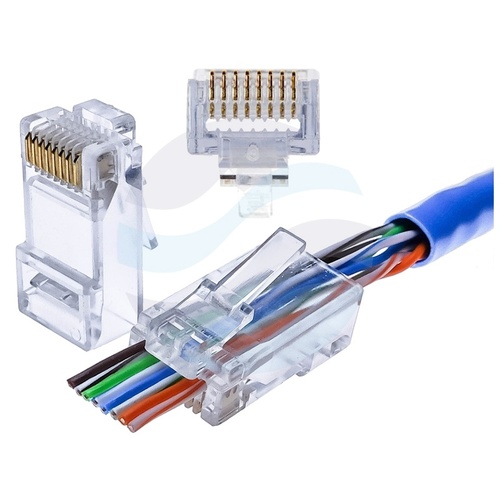

Kluczową cechą tego złącza jest technologia przelotowa. Poszczególne żyły kabla wprowadza się bezpośrednio przez tylny otwór złącza, aż do jego czoła. Dzięki temu wizualna kontrola poprawnego ułożenia przewodów według wybranej sekwencji (T568A lub T568B) jest niezwykle prosta przed ostatecznym dociśnięciem. Minimalizuje to ryzyko błędów montażowych, takich jak skrócenie skrętki czy nieprawidłowe ułożenie pary, które mogłyby ograniczyć wydajność łącza.

Kompatybilność i wydajność

Złącze spełnia wymagania kategorii 6 (klasa E), co pozwala na budowę sieci Ethernet o przepustowości do 1 Gb/s na dystansie do 100 metrów, z zachowaniem marginesów dla aplikacji wysokiej częstotliwości. Jest kompatybilne ze standardowymi gniazdami i portami RJ45 8p8c. Przeznaczone jest do kabli nieekranowanych (U/UTP) typu drut, które są powszechnie stosowane w okablowaniu stałym, np. w ścianach, kanałach instalacyjnych i szafach rack.

Montaz z dedykowanymi narzędziami

Pełnię zalet konstrukcji przelotowej wykorzystuje się, stosując dedykowane zaciskarki. Narzędzia te jednocześnie przycinają nadmiarowe końcówki żył wystające z czoła złącza i dociskają stykowe noże przebijające izolację, tworząc trwałe połączenie elektryczne. Użycie odpowiedniego narzędzia gwarantuje prawidłowe osadzenie złącza, zachowanie kategorii i estetykę wykonania.

Parametry techniczne

• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Nie
• Rodzaj: narzędziowe - przelotowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C

Zastosowanie w praktyce

Złącza te znajdują zastosowanie wszędzie tam, gdzie wymagana jest szybka i pewna instalacja okablowania stałego. Idealnie sprawdzają się przy tworzeniu patch paneli w szafach serwerowych, zakończeniu kabli prowadzonych w kanałach instalacyjnych oraz przy podłączaniu gniazd sieciowych w biurach, centrach danych czy obiektach przemysłowych. Szeroki zakres temperatur pracy od -40°C do +70°C pozwala na wykorzystanie ich również w nieklimatyzowanych pomieszczeniach technicznych lub na zewnątrz, pod warunkiem zastosowania odpowiedniej osłony. Wysoka trwałość mechaniczna, potwierdzona ponad 700 cyklami podłączeń, czyni je rozwiązaniem trwałym i ekonomicznym dla profesjonalnych instalacji.
