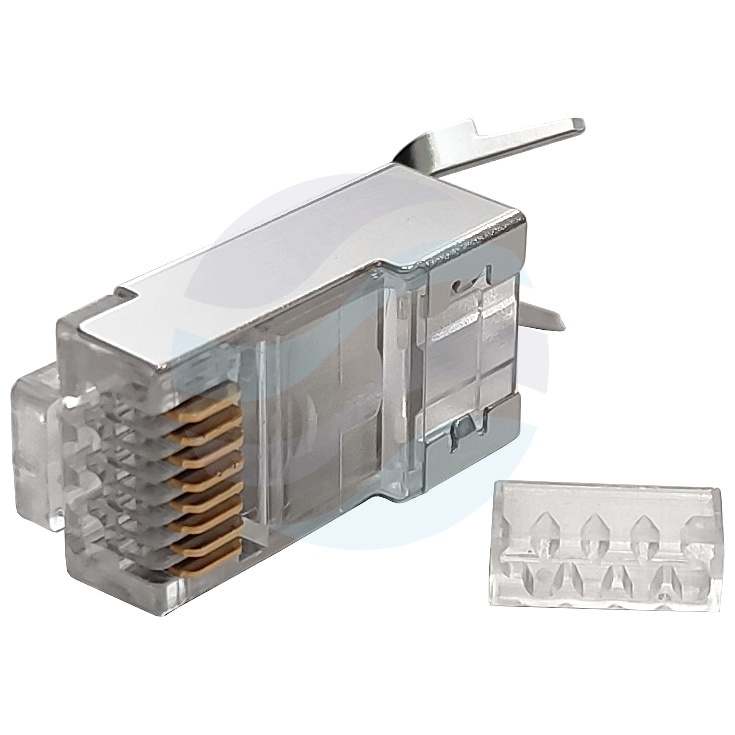

Złącze modularne ekranowane kategoria typ EZ do montażu na drucie

Złącze modularne typu EZ to nowoczesne rozwiązanie przeznaczone do tworzenia niezawodnych połączeń w sieciach strukturalnych wysokiej klasy. Jego przelotowa konstrukcja znacząco upraszcza i przyspiesza proces terminacji kabli typu drut, minimalizując ryzyko błędów podczas montażu. Produkt jest dostarczany w praktycznym opakowaniu zbiorczym, co czyni go ekonomicznym wyborem dla większych instalacji.

Zapewnia kompatybilność z najwyższymi standardami okablowania, gwarantując stabilną transmisję danych przy częstotliwościach do 500 MHz. Ekranowana obudowa skutecznie tłumi zakłócenia elektromagnetyczne, co jest kluczowe w środowiskach o wysokim poziomie szumów. Solidna konstrukcja z poliwęglanu oraz zaawansowane stykami gwarantują długą żywotność i stabilność parametrów elektrycznych w szerokim zakresie warunków pracy.

Konstrukcja i montaż typu EZ

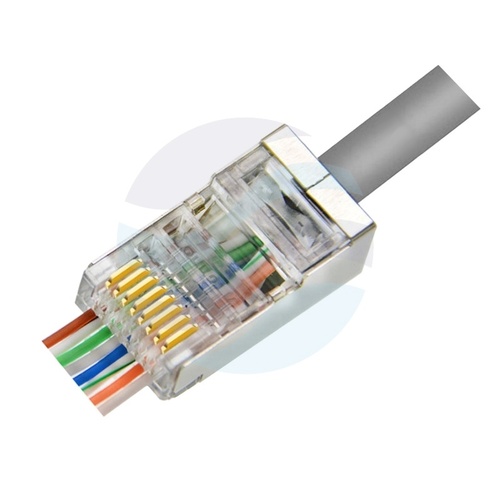

Główną zaletą złącza w technologii EZ jest jego przelotowa budowa. Żyły kabla prowadzone są przez całą długość wtyku, aż do jego czoła, co pozwala na wizualną weryfikację poprawnego ułożenia par przed ostatecznym zaciśnięciem. Eliminuje to konieczność precyzyjnego mierzenia i stripowania izolacji zewnętrznej na określoną długość, co jest typowe dla złączy tradycyjnych. Montaż jest szybki i wymaga jedynie odpowiedniej zaciskarki, co redukuje czas pracy i zwiększa powtarzalność połączeń.

Komponenty systemu i kompatybilność

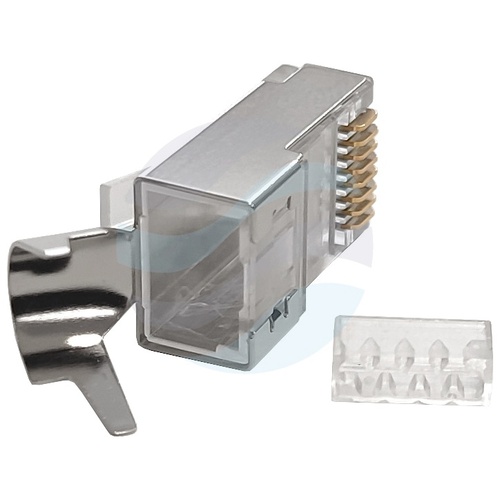

Do pełnej funkcjonalności i ochrony zaleca się stosowanie złącz wraz z dedykowanymi osłonami ekranującymi, które zapewniają ciągłość ekranu na całej długości połączenia. Produkt jest zaprojektowany do pracy z kablami kategorii 6A i wyższymi, o żyłach w postaci pojedynczego drutu (solid). Jego parametry elektryczne i mechaniczne są dostosowane do wymagań normy dla klasy EA, co czyni go przyszłościowym elementem infrastruktury sieciowej, gotowym do obsługi aplikacji 10 Gigabit Ethernet.

Parametry techniczne

• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Tak
• Rodzaj: narzędziowe - przelotowe
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Oporność styków: 20mΩ
• Obudowa: poliwęglan UL94
• Temperatura pracy: -40°C ~ +70°C
• Opakowanie: 100szt.

Zastosowanie w praktyce

Złącza te znajdują idealne zastosowanie w profesjonalnych instalacjach strukturalnych budynków biurowych, centrach danych oraz obiektach przemysłowych, gdzie wymagana jest wysoka przepustowość i odporność na zakłócenia. Technologia przelotowa jest szczególnie ceniona przez instalatorów podczas prac na dużą skalę, takich jak okablowanie pionowe i poziome w szafach rack czy gniazdach abonenckich, gdzie kluczowa jest szybkość i bezbłędność montażu. Szeroki zakres temperatur pracy pozwala na wykorzystanie ich również w nieklimatyzowanych pomieszczeniach technicznych lub na zewnątrz, pod warunkiem zastosowania odpowiedniej osłony.
