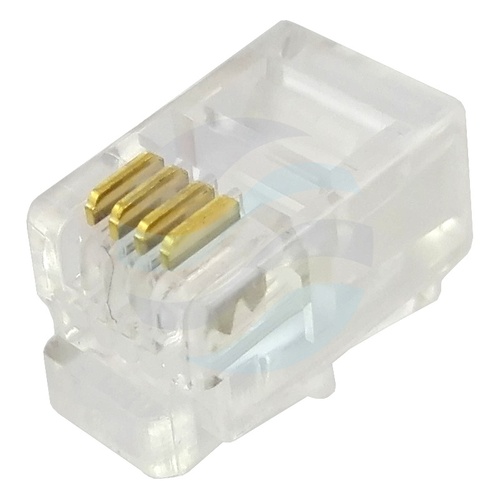

Złącze modularne – komponent do profesjonalnego okablowania strukturalnego

Złącza modularne stanowią podstawowy element w budowie niezawodnych sieci teleinformatycznych i systemów telekomunikacyjnych. Służą do tworzenia stałych lub tymczasowych połączeń między urządzeniami aktywnymi a okablowaniem pionowym i poziomym. Ich konstrukcja pozwala na szybki i precyzyjny montaż, gwarantując powtarzalność parametrów transmisyjnych.

Dzięki zastosowaniu wysokiej jakości materiałów, złącza te odznaczają się dużą odpornością mechaniczną i środowiskową. Są niezbędnym akcesorium w każdym projekcie wymagającym organizacji przewodów, instalacji punktów dostępowych czy podłączenia urządzeń peryferyjnych. Ich modularność umożliwia zastosowanie w różnych konfiguracjach, od prostych połączeń telefonicznych po skomplikowane sieci danych.

Konstrukcja i materiały

Obudowa złącza wykonana jest z wytrzymałego poliwęglanu spełniającego normę palności UL94. Materiał ten zapewnia doskonałą ochronę mechaniczną dla wewnętrznych komponentów, jednocześnie zachowując elastyczność niezbędną podczas procesu zaciskania. Kluczowym elementem są styki, które decydują o jakości połączenia elektrycznego.

Kontakty wykonane są z fosforobrązu, a następnie poddane procesowi platerowania cienką warstwą złota. Taka kombinacja materiałów minimalizuje oporność stykową i zabezpiecza przed korozją oraz utlenianiem, co jest kluczowe dla zachowania stabilnych parametrów transmisyjnych przez cały okres eksploatacji. Dzięki temu złącze zachowuje niski poziom tłumienia wtrąceniowego i odbiciowego.

Trwałość i niezawodność

Projekt złącza uwzględnia intensywną eksploatację. Mechanizm zatrzaskowy oraz konstrukcja styków zaprojektowane są tak, aby wytrzymać wielokrotne cykle podłączania i odłączania wtyku bez degradacji parametrów. Wysoka trwałość mechaniczna przekłada się bezpośrednio na niższe koszty utrzymania infrastruktury w dłuższej perspektywie czasowej.

Szczególnie istotna jest odporność na skrajne warunki środowiskowe. Złącze może pracować w bardzo szerokim zakresie temperatur, co pozwala na jego zastosowanie w nieogrzewanych pomieszczeniach technicznych, na zewnątrz w osłonach lub w pobliżu urządzeń generujących znaczną ilość ciepła. Ta cecha sprawia, że jest to uniwersalny komponent dla różnorodnych aplikacji.

Parametry techniczne

• Ekranowanie: Nie
• Rodzaj: narzędziowe
• Maksymalny prąd: 1,5A
• Maksymalne napięcie: 150V
• Trwałość złącz RJ-45: >700 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Oporność styków: 20mΩ
• Materiał obudowy: poliwęglan UL94
• Temperatura pracy: -40°C do +70°C

Zastosowanie w praktyce

Złącza modularne znajdują zastosowanie przede wszystkim w profesjonalnych instalacjach strukturalnych, gdzie wymagana jest powtarzalność i zgodność z normami. Są używane do terminacji kabli w gniazdach sieciowych, panelach krosowych oraz do tworzenia kabli połączeniowych o dowolnej długości. Montaż odbywa się za pomocą dedykowanej zaciskarki, która zapewnia prawidłowe wcięcie żył w noże stykowe i trwałe zamknięcie obudowy.

Dzięki parametrom elektrycznym, złącza te nadają się do transmisji zarówno sygnałów telefonicznych (RJ9, RJ12), jak i sieciowych (RJ45). Można je stosować w systemach alarmowych, kontroli dostępu, domofonach czy automatyce budynkowej. Szeroki zakres temperatur pracy otwiera możliwość instalacji w miejscach niestandardowych, takich jak szafy zewnętrzne, maszynownie czy hale przemysłowe, gdzie warunki są bardziej wymagające niż w biurowych pomieszczeniach klimatyzowanych.
