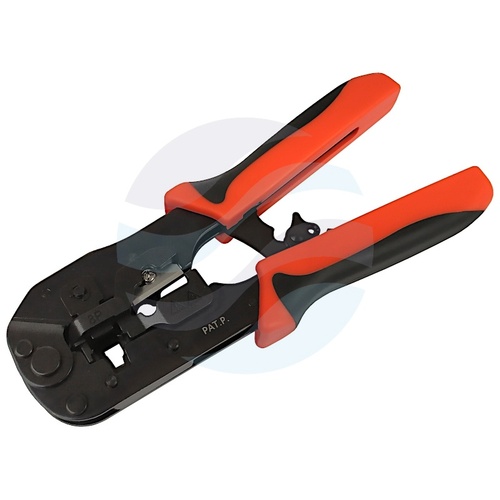

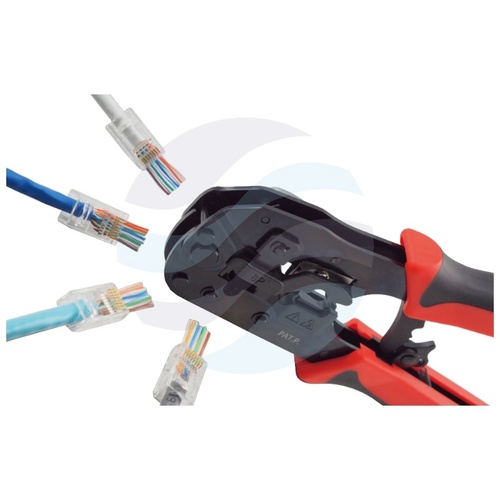

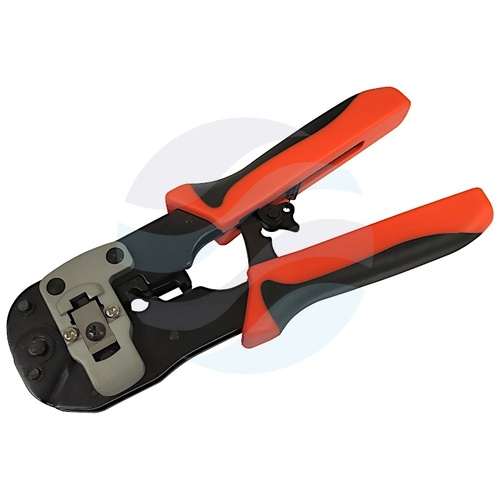

Zaciskarka wtyków modularnych przelotowych typu EZ RJ-45 HT-580ER z blokadą
Zaciskarka złączy modularnych przelotowych typu EZ z blokadą
Narzędzie przeznaczone do profesjonalnego zaciskania złączy modularnych RJ45 w standardzie przelotowym (EZ). Mechanizm zapadkowy gwarantuje powtarzalność siły zacisku i pełne dociśnięcie styków, co jest kluczowe dla zachowania parametrów transmisyjnych w okablowaniu strukturalnym. Wbudowane ściągacz izolacji oraz obcinacz kabli okrągłych eliminują konieczność stosowania dodatkowych narzędzi podczas przygotowania przewodu.
Budowa i funkcjonalność
Korpus narzędzia o długości całkowitej 190±3 mm wykonano z wytrzymałego tworzywa z metalowymi elementami roboczymi. Mechanizm zapadkowy blokuje ruch uchwytów do momentu osiągnięcia pełnego skoku, co zapobiega niedociśnięciu wtyku. Zaciskarka dedykowana jest do złączy przelotowych typu EZ, w których przewody wyprowadzane są na zewnątrz obudowy, a nadmiar odcinany jest po zaciśnięciu – konstrukcja narzędzia umożliwia swobodne przejście żył przez gniazdo.
Zintegrowany ściągacz izolacji przystosowany do okrągłych kabli miedzianych (np. UTP, FTP) pozwala na szybkie usunięcie płaszcza zewnętrznego bez ryzyka uszkodzenia przewodów wewnętrznych. Obcinacz umieszczony w rękojeści umożliwia przycięcie nadmiaru żył na równi z czołem wtyku, co jest standardowym wymaganiem przy montażu złączy przelotowych.
Dane techniczne
- Długość całkowita: 190 ± 3 mm
- Mechanizm: zapadkowy, z blokadą skoku
- Dedykowane złącza: modularne RJ45 8P8C, typ EZ (przelotowe), kat. 5e (drut) – nieekranowane i ekranowane
- Dodatkowe funkcje: wbudowany ściągacz izolacji (kable okrągłe) oraz obcinacz
Zastosowanie
Narzędzie znajduje zastosowanie przy wykonywaniu okablowania strukturalnego w sieciach Ethernet, szczególnie w punktach abonenckich i panelach krosowych. Dzięki obsłudze złączy przelotowych skraca czas montażu i minimalizuje ryzyko błędów przy układaniu przewodów w sekwencji T568A/T568B. Kompatybilne z wtykami RJ45 kategorii 5e w wersji nieekranowanej oraz ekranowanej, co pozwala na pracę zarówno w instalacjach podstawowych, jak i w środowiskach o podwyższonych wymaganiach dotyczących ekranowania.
