Przełącznica światłowodowa 19" wysuwana, SC simplex LC duplex

Budowa i funkcjonalność

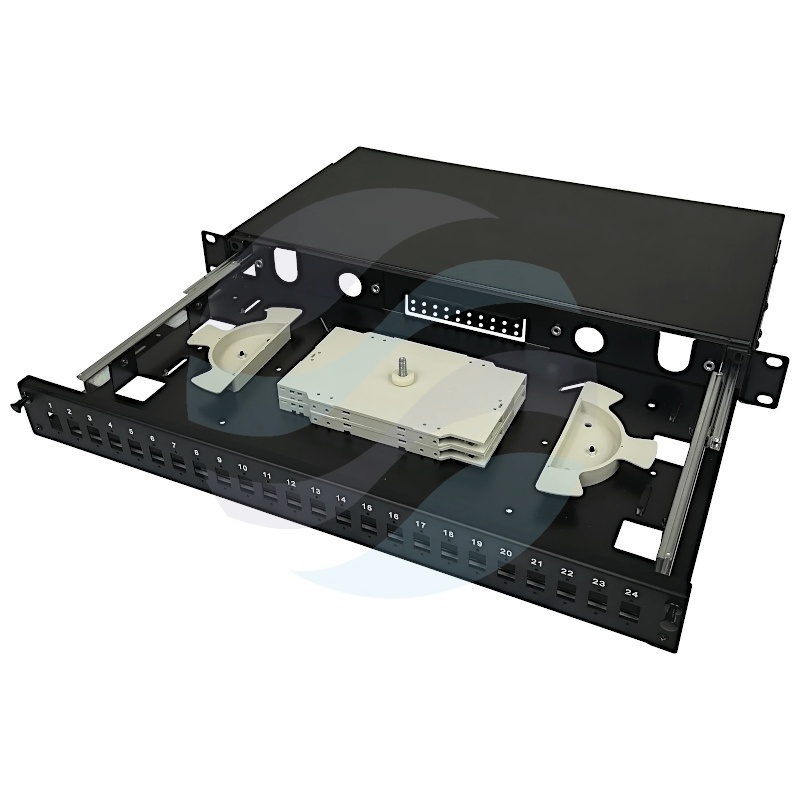

Obudowa przełącznicy wykonana jest z blachy stalowej walcowanej na zimno w kolorze czarnym (RAL 9005). Wnętrze zorganizowano w formie wysuwanej szuflady z metalowymi prowadnicami, które umożliwiają pełny wysuw, co znacznie ułatwia dostęp do spawów i zarządzanie włóknami podczas instalacji oraz późniejszej konserwacji. W zestawie znajdują się dwie tacki spawów, które montuje się wewnątrz wysuwanej części, oraz dwie dławice PG do wprowadzania kabli światłowodowych. Dodatkowo dołączono sześć opasek zaciskowych do porządkowania wiązek kabli wewnątrz przełącznicy.

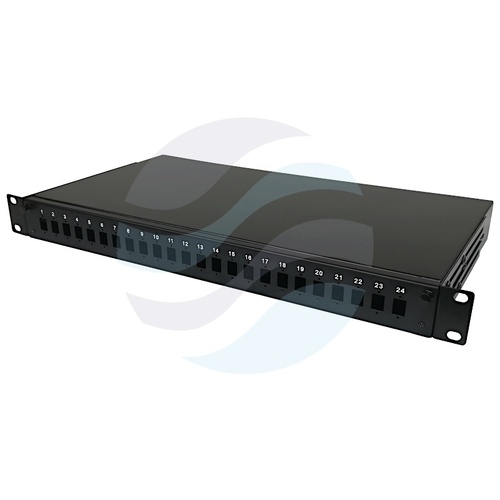

Płyta czołowa posiada 24 gniazda przystosowane do montażu adapterów SC simplex lub LC duplex. Klipsy z zatrzaskami umożliwiają pewne otwieranie i zamykanie pokrywy, chroniąc wnętrze przed dostępem kurzu i przypadkowym rozłączeniem włókien.

Dane techniczne

• Typ obudowy: Rack 19", wysuwana, 1U
• Liczba gniazd adapterów: 24 (SC simplex lub LC duplex)
• Materiał: Blacha stalowa walcowana na zimno
• Kolor: Czarny (RAL 9005)
• Wymiary (S x G x W): 435 x 245 x 45 mm
• Szerokość z uchwytami: 485 mm
• Wyposażenie w zestawie: 2 tacki spawów, 2 dławice PG, 6 opasek zaciskowych

Montaż i kompatybilność

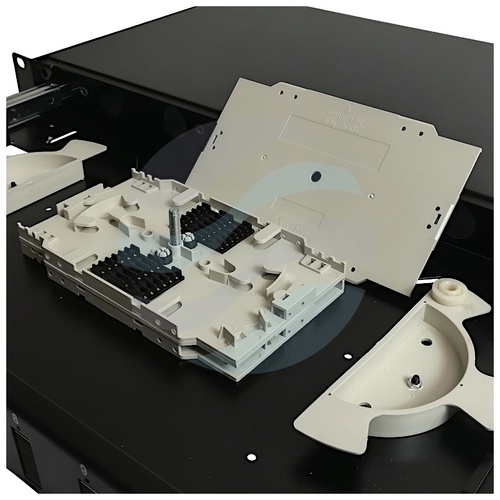

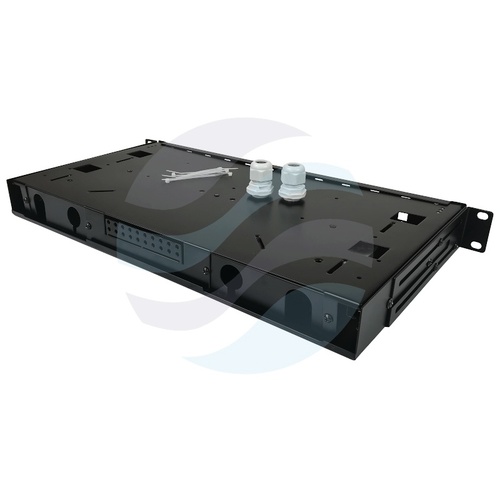

Przełącznica przeznaczona jest do montażu w szafach i stojakach 19" o standardowej głębokości. Wysuwana szuflada z prowadnicami umożliwia łatwy dostęp do wnętrza bez konieczności demontażu całego panelu. Tacki spawów mieszczą się w szufladzie, co pozwala na wygodne pozycjonowanie i zabezpieczenie spawów światłowodowych. Dławice PG służą do wprowadzenia kabli od tyłu lub z boku obudowy, a opaski zaciskowe umożliwiają uporządkowanie nadmiaru włókien.
