Przełącznica światłowodowa naścienna, 4x SC simplex / LC duplex, 142x105x30mm, metalowa
Przełącznica światłowodowa naścienna, 4× SC simplex LC duplex
Przełącznica światłowodowa w obudowie naściennej przeznaczona do organizacji i zabezpieczenia spawów oraz połączeń krosowych w sieciach FTTH i LAN. Umożliwia montaż do czterech adapterów SC simplex lub LC duplex, co pozwala na obsługę maksymalnie ośmiu włókien światłowodowych przy zastosowaniu adapterów LC. Konstrukcja zapewnia łatwy dostęp do włókien oraz bezpieczne przechowywanie spawów.
Budowa i funkcjonalność

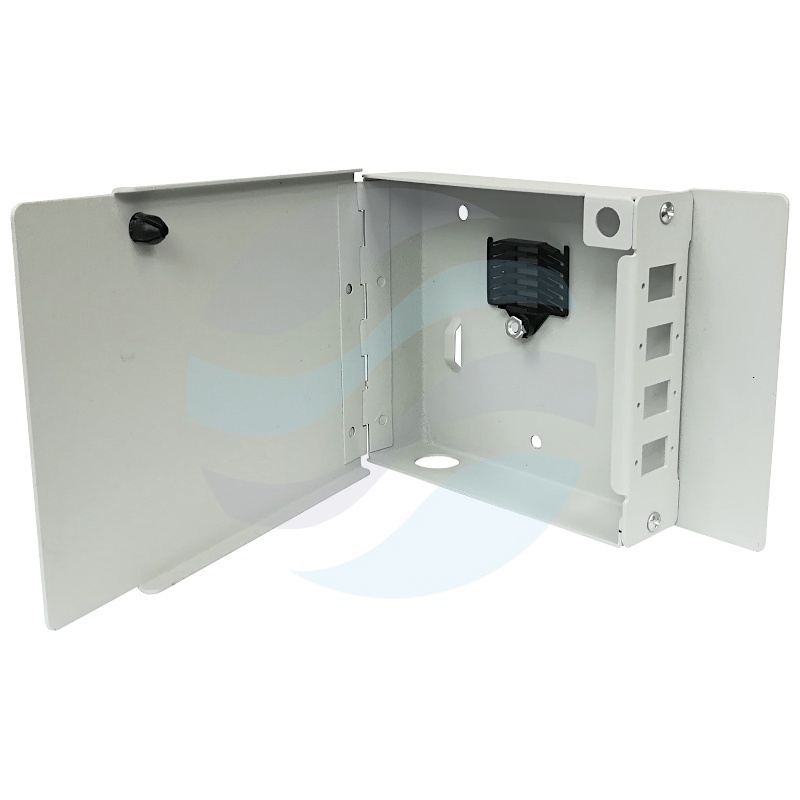

Obudowa o wymiarach 142×105×30 mm (szer. × wys. × głęb.) wykonana w kolorze szarym, z przestrzenią wewnętrzną 103×92×27 mm. Drzwiczki otwierane jednostronnie na zawiasie, co ułatwia dostęp do wnętrza podczas instalacji i serwisu. Wewnątrz znajduje się koszyk (grzebień) umożliwiający organizację do 6 spawów, a także dwa samoprzylepne „wąsy” do prowadzenia i stabilizacji okablowania. Trzycentymetrowe wypustki po obu stronach chronią adaptery oraz złącza patchcordów i pigtaili przed uszkodzeniami mechanicznymi.
Przełącznica wyposażona jest w jeden dławicę PG do wprowadzenia kabla światłowodowego. W zestawie znajdują się cztery osłony termokurczliwe o długości 45 mm, dwie opaski zaciskowe oraz trzy kołki montażowe z wkrętami. Do montażu adapterów przewidziano 8 sztuk śrubek. Trzy otwory montażowe w obudowie umożliwiają instalację w orientacji pionowej lub poziomej.
Specyfikacja techniczna
- Typ obudowy: naścienna
- Liczba / typ gniazd: 4× SC simplex / LC duplex
- Maks. liczba włókien (LC duplex): 8
- Kolor: szary
- Wymiary zewnętrzne (S×W×G): 142 × 105 × 30 mm
- Wymiary wewnętrzne (S×W×G): 103 × 92 × 27 mm
- Organizacja spawów: koszyk (grzebień) na 6 spawów
- Wprowadzenie kabla: 1× dławica PG
- Elementy mocujące: 3 kołki z wkrętami, 2 opaski zaciskowe
- Osłony termokurczliwe: 4 szt. (dł. 45 mm)
- Śrubki do adapterów: 8 szt.
- Otwory montażowe: 3 (montaż pionowy / poziomy)
Zawartość zestawu
- Przełącznica światłowodowa naścienna
- Koszyk (grzebień) na 6 spawów
- Dławica PG
- 2× samoprzylepny „wąs” do organizacji okablowania
- 4× osłona termokurczliwa 45 mm
- 2× opaska zaciskowa
- 3× kołek montażowy z wkrętem
- 8× śrubka do montażu adapterów światłowodowych
Montaż i kompatybilność
Obudowa przystosowana do szybkiego montażu na ścianie w pionie lub poziomie – trzy otwory montażowe pozwalają na elastyczne pozycjonowanie. Adaptery SC simplex lub LC duplex mocuje się za pomocą dołączonych śrubek (8 szt.). Po wprowadzeniu kabla przez dławicę PG włókna prowadzi się w koszyku spawów i stabilizuje za pomocą samoprzylepnych „wąsów”. Osłony termokurczliwe zabezpieczają miejsca spawów. Przełącznica współpracuje ze standardowymi adapterami światłowodowymi SC simplex i LC duplex dostępnymi na rynku.
