ATTE IP-3-30-L2 Zestaw do 3 kamer IP, switch PoE 4-portowy (3x PoE 802.3af/at + 1x Uplink) + 2 porty SFP 100/1000Mbps, tryb RING + zasilacz 96W w obudowie zewnętrznej ABOX-L2

Zestaw PoE ATTE IP-3-30-L2 do 3 kamer IP z 2 portami SFP

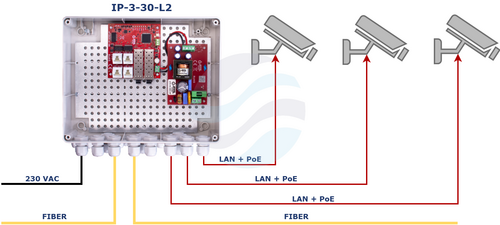

ATTE IP-3-30-L2 to kompletny, zewnętrzny punkt dystrybucyjny do zasilania trzech kamer IP PoE w rozległych sieciach światłowodowych. Zintegrowany switch, zasilacz 96 W oraz obudowa IP56 tworzą gotowe rozwiązanie do montażu na ścianie. Dwa porty SFP pozwalają prowadzić światłowód dalej albo połączyć punkty w topologii RING.

Kompletny zestaw instalacyjny

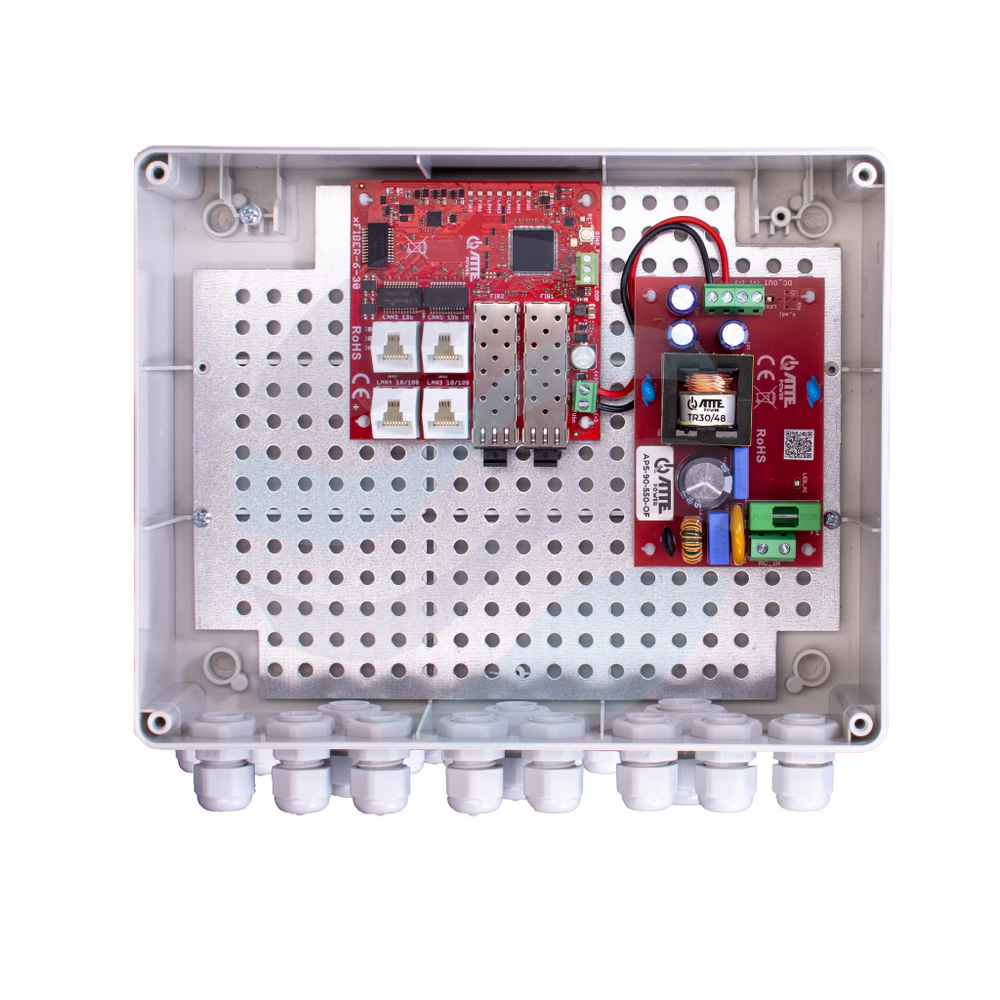

W obudowie znajdują się fabrycznie dobrane elementy:

• xFIBER-6-30-OF - 4-portowy switch PoE z dwoma gniazdami SFP,
• APS-90-550-OF - zasilacz 55 V o mocy ciągłej 96 W,

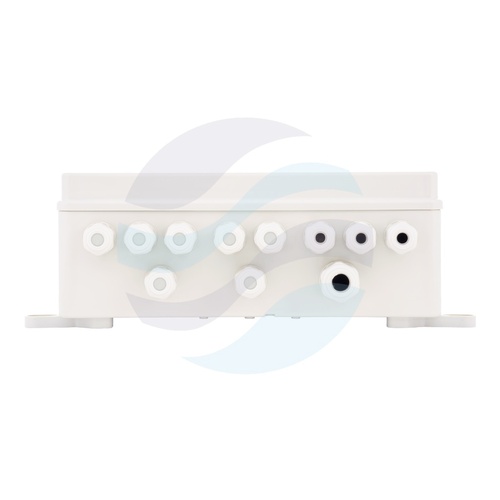

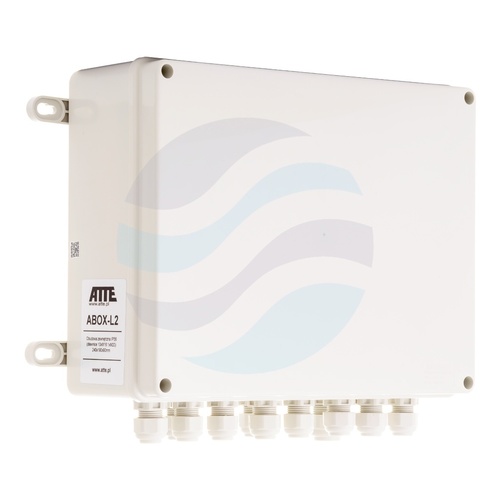

• ABOX-L2 - obudowa IP56 z dławnicami 10 x M16 i 1 x M20.

Bezpieczna sieć w topologii RING

Wbudowany switch może pracować w pierścieniu światłowodowym. Jeden moduł w danym RING-u należy ustawić przyciskiem SET jako master; pozostałe urządzenia pracują w fabrycznym trybie slave. Rozwiązanie umożliwia zachowanie transmisji po jednej stronie pierścienia w razie przerwania drugiej trasy.

Automatyczne wykrywanie pętli na portach RJ45 odłącza port powodujący zapętlenie. Wyjście open-collector można połączyć z centralą alarmową lub sterownikiem:

• LOOP - sygnalizacja zapętlenia portów RJ45,
• RING_F - informacja o prawidłowym stanie pierścienia na urządzeniu master.

Najważniejsze cechy

• 3 porty PoE OUT 802.3af/at oraz 1 port PoE IN,
• 2 porty SFP do budowy magistrali lub pierścienia światłowodowego,
• moc ciągła zasilacza 96 W i sprawność 93% przy obciążeniu 90 W,
• przepustowość przełączania 8,4 Gb/s,
• zabezpieczenia przepięciowe portów LAN i zabezpieczenia przeciążeniowe wyjść PoE,
• miejsce na zapas przewodów i systemowa blacha montażowa,

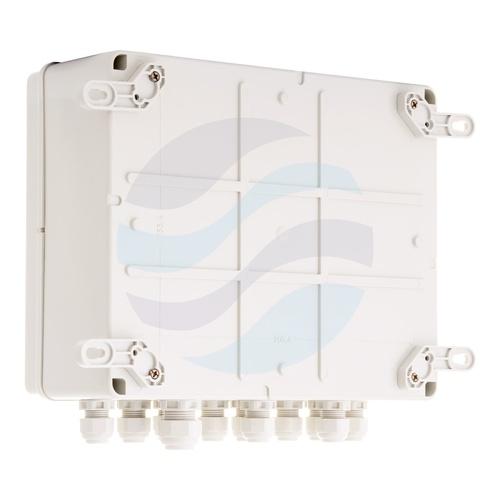

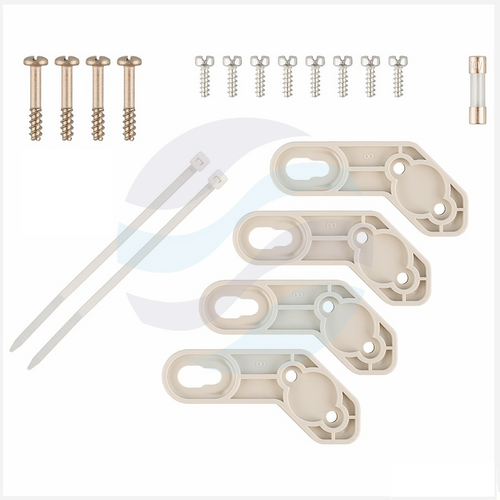

• 4 uchwyty do montażu bez naruszania szczelności obudowy,
• zakres temperatury pracy od -25°C do +50°C.
