ATTE IPUPS-3-30-ALUL Zestaw buforowy do 3 kamer IP, switch PoE 4-portowy (3x PoE 802.3af/at + 1x Uplink) + 2 porty SFP 100/1000Mbps, tryb RING + zasilacz 100W w obudowie zewnętrznej ABOX-ALUL (1x AKU 18Ah)

Zestaw buforowy PoE ATTE IPUPS-3-30-ALUL do 3 kamer IP

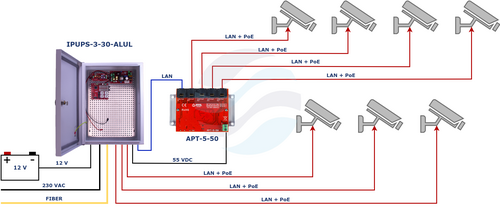

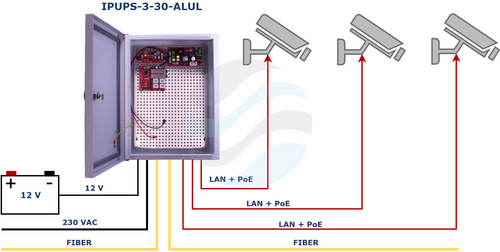

ATTE IPUPS-3-30-ALUL to kompletny punkt dystrybucyjny PoE z lokalnym zasilaniem awaryjnym dla trzech kamer IP. Dwa porty SFP umożliwiają budowę rozległej sieci światłowodowej, także w topologii RING, a miejsce na akumulator 12 V / 18 Ah pozwala podtrzymać pracę monitoringu po zaniku zasilania sieciowego.

Ciągłość pracy monitoringu

Po dołączeniu odpowiedniego akumulatora zestaw automatycznie podtrzymuje zasilanie urządzeń PoE podczas awarii sieci 230 V. Zasilacz buforowy udostępnia wyjścia techniczne ACF i OUF, dzięki którym centrala alarmowa lub sterownik mogą rozpoznać brak napięcia AC, pracę akumulatorową albo brak napięcia na wyjściu.

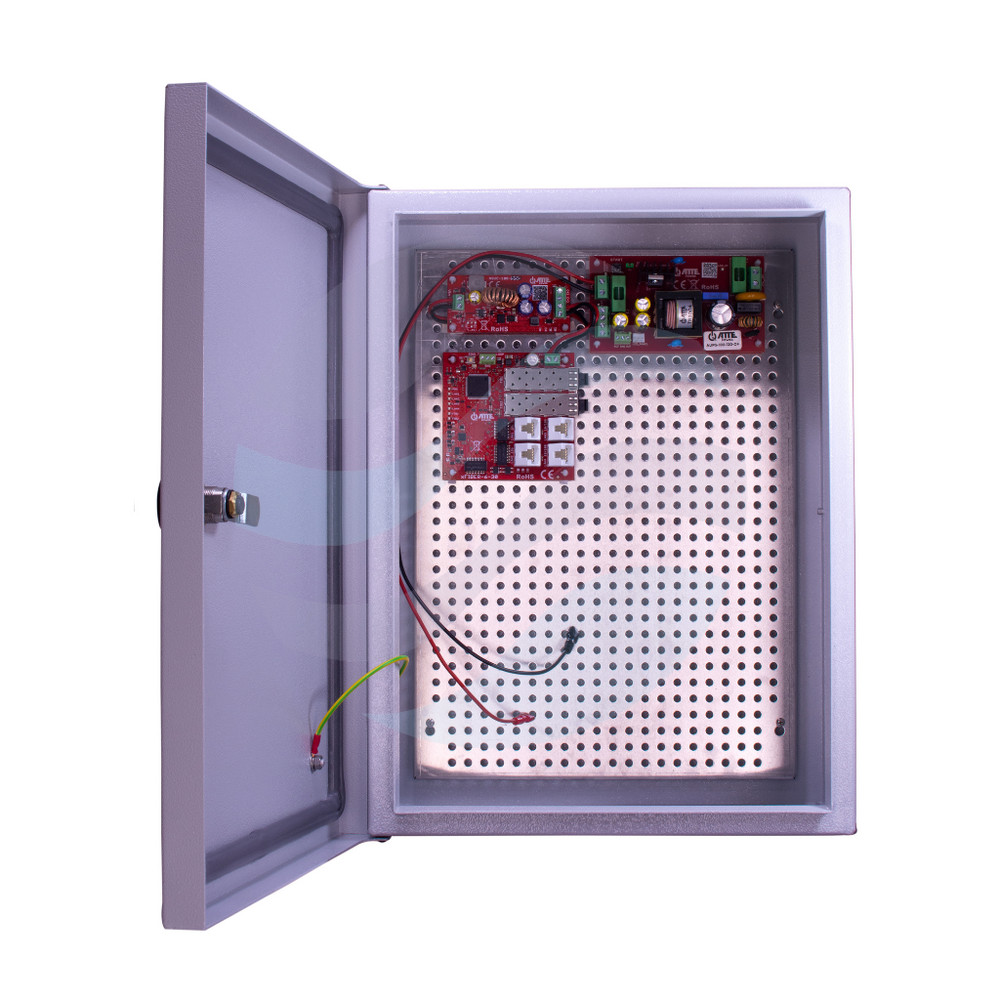

Elementy zestawu

• xFIBER-6-30-OF - 4-portowy switch PoE z dwoma gniazdami SFP,
• AUPS-100-120-OF - zasilacz buforowy o mocy ciągłej 100 W,
• ASUC-100-550-OF - przetwornica DC/DC 55 V, 100 W,

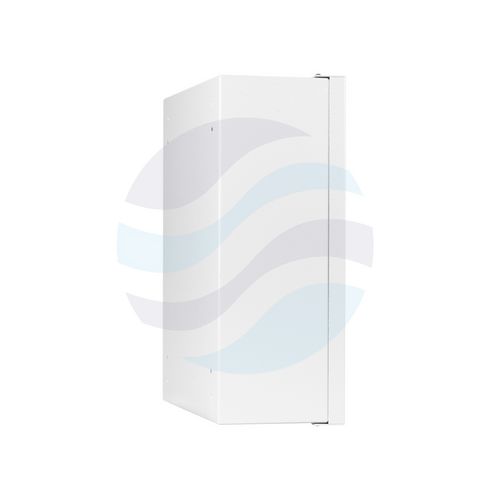

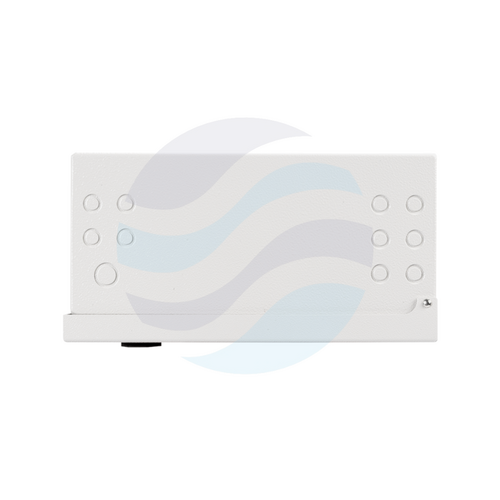

• ABOX-ALUL - zamykana na klucz aluminiowa obudowa o stopniu ochrony IP66.

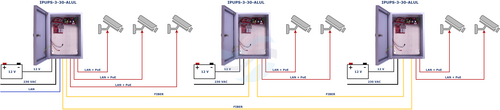

Transmisja światłowodowa w trybie RING

Dwa porty SFP mogą obsługiwać wejście i wyjście światłowodu lub połączenie pierścieniowe. W każdym pierścieniu jeden switch należy ustawić przyciskiem SET jako master; pozostałe pracują w domyślnym trybie slave. Taka konfiguracja zwiększa odporność sieci na przerwanie jednej trasy światłowodowej.

Wyjście open-collector switcha przekazuje dodatkowo informacje serwisowe:

• LOOP - wykrycie pętli na portach RJ45,
• RING_F - prawidłowy stan połączenia RING na urządzeniu master.

Najważniejsze cechy

• buforowe zasilanie 3 odbiorników PoE 802.3af/at,
• 2 porty SFP 100/1000 Mb/s i przepustowość przełączania 8,4 Gb/s,
• moc ciągła 100 W oraz sprawność 90% przy obciążeniu 100 W,
• obsługa akumulatora żelowego lub AGM 12 V / 18 Ah,
• wybierany prąd ładowania 1 A lub 2 A i przycisk START do uruchomienia bez AC,
• ochrona akumulatora przed głębokim rozładowaniem poniżej 10,8 V,
• zabezpieczenia przepięciowe LAN oraz przeciążeniowe portów PoE,
• czytelna sygnalizacja LED zasilania, ładowania, PoE, transmisji i RING,
• temperatura pracy od -25°C do +50°C.

Najważniejsze sygnały serwisowe

Akumulator nie jest elementem zestawu i należy dobrać go oddzielnie zgodnie z wymaganym czasem podtrzymania oraz obciążeniem instalacji.
