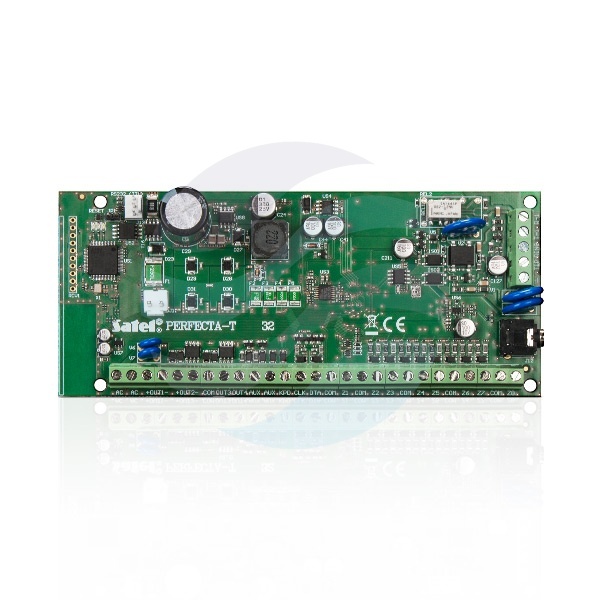

SATEL PERFECTA-T 32 Płyta główna centrali alarmowej od 8 do 32 wejść
PERFECTA-T 32
Opis produktu
Centrale alarmowe z serii PERFECTA-T przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.
System bazujący na centrali PERFECTA-T 32 cechuje prosta konfiguracja oraz łatwa i intuicyjna obsługa. Służą do tego manipulatory. Możliwe jest także sterowanie za pomocą pilotów działających w paśmie częstotliwości 433 MHz (po dołączeniu do centrali modułu INT-RX-S).
Wbudowany dialer telefoniczny PSTN może służyć do realizacji monitoringu zdarzeń (np. do stacji monitorującej agencji ochrony) oraz powiadamiania głosowego, a także weryfikacji audio (nasłuch dźwięków z chronionego obiektu).
Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).
Dane techniczne
Wejścia / wyjścia
- Wejścia przewodowe programowalne: 8
- Maksymalna liczba wejść programowalnych: 32
- Wyjścia przewodowe programowalne: 4
- Maksymalna liczba wyjść programowalnych: 16
- Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
- Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
- Wyjście AUX: 500 mA / 12 V DC
- Wyjście KPD: 500 mA / 12 V DC
- Wyjścia zasilające: 2
Zasilanie
- Napięcie zasilania (±15%): 18 V AC, 50-60 Hz
- Zalecany transformator: 40 VA
- Pobór prądu w stanie gotowości: 100 mA
- Maksymalny pobór prądu: 160 mA
- Pobór prądu z akumulatora – w stanie gotowości: 90 mA
- Maksymalny pobór prądu z akumulatora: 130 mA
- Napięcie odcięcia akumulatora (±10%): 10,5 V
- Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
- Prąd ładowania akumulatora: 500 mA
- Zakres napięć wyjściowych: 10,5 V…14 V DC
- Napięcie wyjściowe zasilacza: 12 V DC ±15%
- Prąd wyjściowy zasilacza: 2 A
Komunikacja
- Numery telefonów do powiadamiania: 8
- Komunikaty głosowe: 16
- Manipulatory: do 4
- Magistrale komunikacyjne: 1
Środowisko
- Stopień zabezpieczenia wg EN 50131: Grade 2
- Klasa środowiskowa wg EN50130-5: II
- Zakres temperatur pracy: -10…+55 °C
- Maksymalna wilgotność: 93±3%
- Wymiary płytki elektroniki: 160 x 68 mm
- Masa: 100 g
Pamięć / zdarzenia
- Pamięć zdarzeń: 3584
- Strefy: 2
- Timery: 8
- Użytkownicy: 15
- Hasła: 15 haseł użytkowników, 1 hasło serwisowe
Funkcjonalność i konfiguracja
Podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie, możliwość przypisania wejścia do dwóch stref, sterowanie przez użytkownika lub za pomocą timerów. 8 timerów z możliwością ustawienia wyjątków.
Wybór konfiguracji wejść: NO, NC, EOL, 2EOL/NO, 2EOL/NC. Możliwość obsługi czujek roletowych i wibracyjnych.
Programowanie ustawień centrali: manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali.
Zasilanie i zabezpieczenia
Wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora.
Praktyczne zastosowania
- Ochrona mieszkań i domów jednorodzinnych
- Zabezpieczenie biur i małych firm
- System dla segmentów w szeregowcach
- Rozbudowa o sterowanie bramą, roletami, zraszaczami
