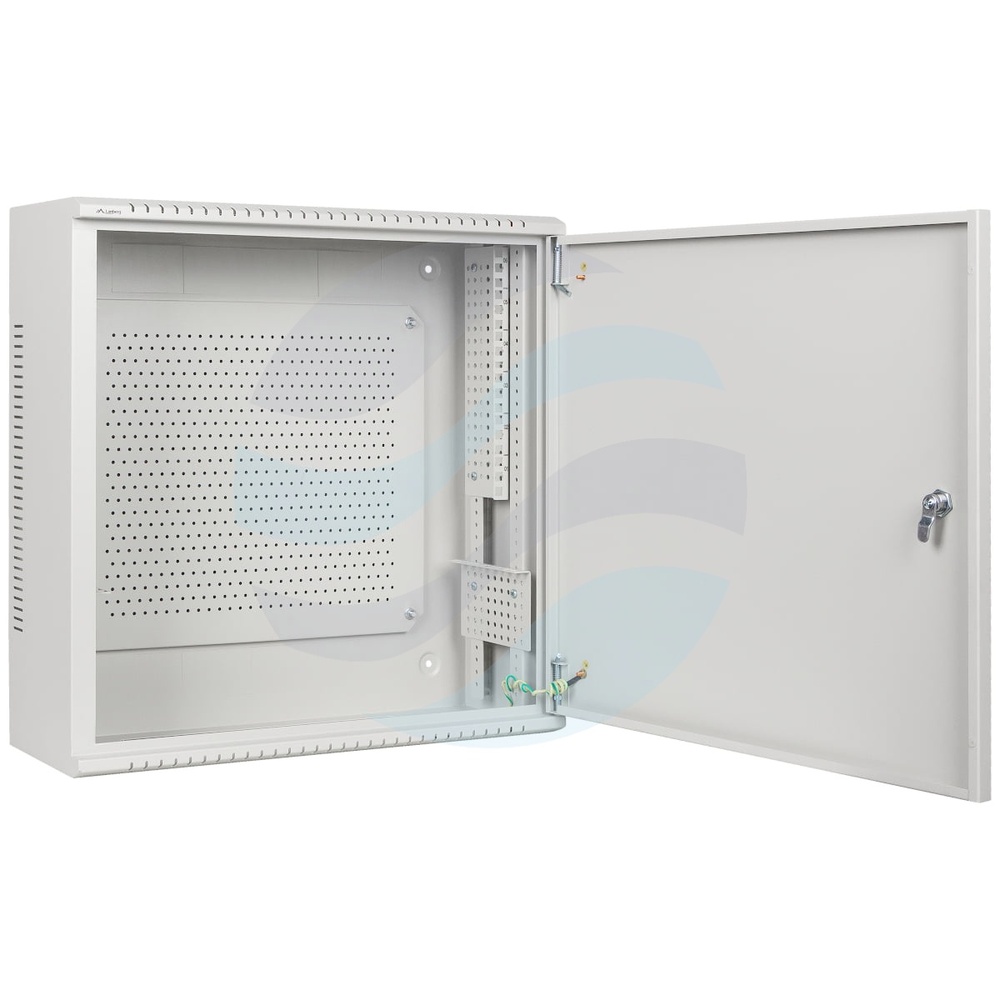

LANBERG WAF1-5203-06-00S Szafka instalacyjna rack 19" 6U+3U 540x200, wisząca niskoprofilowa, metalowa, złożona, szara
Szafa instalacyjna RACK wisząca 19" 6U+3U 540×200 niskoprofilowa szara (złożona) Lanberg WAF1
Szafa wisząca z serii WAF1 firmy Lanberg to fabrycznie zmontowana obudowa RACK 19" o wysokości użytkowej 6U i dodatkowej szynie 3U (głębokość wewnętrzna 200 mm), przeznaczona do instalacji sprzętu teleinformatycznego i niskoprądowego. Konstrukcja wykonana w standardzie ANSI/EIA RS-310-D, DIN, ETSI oraz IEC297-2 zapewnia zgodność z wymaganiami profesjonalnych systemów okablowania strukturalnego. Niskoprofilowa obudowa o wymiarach 540×200 mm pozwala na montaż w miejscach o ograniczonej przestrzeni, zachowując pełną funkcjonalność szafy dystrybucyjnej.
Obudowa dostarczana jest w stanie złożonym, gotowa do bezpośredniego montażu naściennego. Przeznaczona do zastosowań w systemach CCTV, sieciach LAN, instalacjach PoE oraz jako węzeł dystrybucyjny w małych i średnich sieciach. Wyposażona w dwie szyny użytkowe (6U + 3U) oraz szereg elementów ułatwiających organizację okablowania i montaż akcesoriów, takich jak listwy PDU, przełączniki czy szyna DIN.
Seria WAF1 – przeznaczenie i kompatybilność
Szafa należy do serii instalacyjnych szaf wiszących WAF1, zaprojektowanych z myślą o różnorodnych instalacjach niskoprądowych i teleinformatycznych. Konstrukcja o wysokości 6U z dodatkowym polem 3U umożliwia montaż urządzeń zarówno w układzie poziomym, jak i pionowym. Standard 19" gwarantuje kompatybilność z szeroką gamą sprzętu RACK – rejestratorów, switchy PoE, listw zasilających PDU, paneli krosowych oraz urządzeń montowanych na szynie DIN. Obudowa spełnia normy ANSI/EIA RS-310-D, DIN 41491/PART 1, DIN 41494/PART 7, ETSI oraz IEC297-2:1982, co potwierdza jej przydatność w środowiskach profesjonalnych.
Montaż i gotowość do użycia
Szafa dostarczana jest w jednym kartonie, fabrycznie zmontowana i gotowa do użytku natychmiast po rozpakowaniu. Na tylnej ścianie znajdują się cztery otwory montażowe umożliwiające stabilne przymocowanie obudowy do ściany za pomocą kołków rozporowych (w zestawie). Konstrukcja zaprojektowana została z zachowaniem niskiego profilu, co minimalizuje zajmowaną przestrzeń i pozwala na dyskretną instalację w pomieszczeniach biurowych, serwerowniach, magazynach czy ciągach komunikacyjnych. Wszystkie elementy mocujące, w tym kotwy montażowe, przewód uziemiający oraz śruby M6, znajdują się w zestawie.
Elastyczność konfiguracji – szyny 6U+3U i dwustronne drzwi
Wnętrze szafy wyposażone jest w dwie szyny użytkowe: jedną o wysokości 6U i drugą o wysokości 3U (dodatkowa przestrzeń do montażu urządzeń o różnej głębokości). Takie rozwiązanie umożliwia równoczesny montaż urządzeń o różnej głębokości oraz swobodne pozycjonowanie sprzętu. Drzwi przednie otwierane są dwustronnie (zawiasy po lewej lub prawej stronie), co ułatwia dostęp do wnętrza zarówno podczas instalacji, jak i późniejszej konserwacji. Konstrukcja drzwi pozwala na ich całkowite zdjęcie, jeśli wymaga tego konfiguracja okablowania.
System wentylacji pasywnej
W górnym i dolnym panelu oraz w ścianach bocznych obudowy wykonano otwory wentylacyjne zapewniające naturalny przepływ powietrza. Rozmieszczenie perforacji wspomaga odprowadzanie ciepła generowanego przez zamontowane urządzenia aktywne, takie jak rejestratory, przełączniki sieciowe czy zasilacze. Brak wentylatorów eliminuje hałas i zużycie energii, a jednocześnie utrzymuje temperaturę wewnątrz szafy na bezpiecznym poziomie podczas ciągłej pracy sprzętu.
Przepusty kablowe i zarządzanie okablowaniem
W górnej i dolnej ścianie szafy znajdują się odkręcane otwory kablowe przystosowane do montażu paneli szczotkowych Lanberg (akcesorium opcjonalne). Otwory te ułatwiają prowadzenie wiązek kablowych do wnętrza obudowy, zachowując porządek i minimalizując naprężenia na złączach. W standardowej konfiguracji otwory zabezpieczone są zaślepkami, które można usunąć w zależności od potrzeb instalacyjnych.
Wyposażenie wnętrza – płyta mesh, szyna DIN, akcesoria montażowe
Na tylnej ścianie obudowy zamontowana została płyta mesh (perforowana) umożliwiająca mocowanie elementów za pomocą śrub M4. Rozwiązanie to pozwala na elastyczne rozmieszczenie dodatkowych komponentów, takich jak przejściówki, moduły optyczne czy niewielkie zasilacze. W zestawie znajduje się również szyna DIN (35 mm) do montażu urządzeń modułowych, np. listw przyłączeniowych, zasilaczy awaryjnych lub sterowników. Do zestawu dołączono kotwy montażowe, przewód uziemiający oraz komplet śrub M6, co gwarantuje stabilność i bezpieczeństwo instalacji.
Elastyczne przepusty w tylnej ścianie
Tylna ściana szafy wyposażona została w osiem wyłamywanych otworów przepustowych. Umożliwiają one wyprowadzenie kabli bez konieczności demontażu obudowy lub wiercenia nowych otworów. Każdy otwór można indywidualnie otworzyć w zależności od potrzeb – idealne dla kabli Ethernet, przewodów zasilających, światłowodów czy magistral sygnałowych. Rozwiązanie to zwiększa elastyczność aranżacji wnętrza i ułatwia późniejszą rozbudowę systemu.
Parametry techniczne
- Normy zgodności: ANSI/EIA RS-310-D, DIN 41491/PART 1, DIN 41494/PART 7, ETSI, IEC297-2:1982
Zastosowanie w praktyce
Szafa WAF1 sprawdzi się w instalacjach monitoringu wizyjnego CCTV, gdzie pomieści rejestrator, switch PoE, listwę PDU oraz zasilacz do kamer. Kompaktowa wysokość 6U pozwala na umieszczenie obudowy w pomieszczeniach ochrony, na korytarzach lub w szafach dystrybucyjnych bez potrzeby wydzielania osobnego pomieszczenia serwerowego.
W małych i średnich sieciach LAN może stanowić centralny punkt dystrybucji – mieści przełącznik zarządzalny, patch panel 24-portowy oraz panel szczotkowy do organizacji kabli. Dzięki szynie DIN możliwy jest montaż zasilacza awaryjnego UPS lub listwy przeciwprzepięciowej. Dwustronnie otwierane drzwi ułatwiają dostęp z obu stron, co jest szczególnie przydatne w wąskich korytarzach czy przy ścianach.
W instalacjach przemysłowych i magazynowych szafa zapewnia ochronę przed kurzem i uszkodzeniami mechanicznymi, a perforowane panele wentylacyjne pozwalają na pracę urządzeń w podwyższonej temperaturze otoczenia. Obudowa może być również wykorzystana jako węzeł sieciowy w systemach automatyki budynkowej (BMS), gdzie montowane są sterowniki PLC, moduły wejść/wyjść oraz zasilacze 24 V.
