Transmisja po kablu
W tej kategorii znajdziesz przewody i akcesoria do transmisji sygnału wideo w systemach monitoringu. Rozwiązania przewodowe gwarantują stabilność i odporność na zakłócenia, co jest kluczowe przy instalacjach stałych. Oferujemy kable koncentryczne, skrętki sieciowe oraz konwertery i wzmacniacze, umożliwiające przesył obrazu na duże odległości bez utraty jakości. Dobór właściwego medium zależy od typu kamer, topologii sieci i warunków montażu.
Znaczenie transmisji przewodowej w monitoringu
W systemach dozoru wizyjnego stabilność przesyłu obrazu ma krytyczne znaczenie dla bezpieczeństwa. Przewodowe łącza, w przeciwieństwie do rozwiązań bezprzewodowych, zapewniają stałą przepustowość, minimalne opóźnienia i wysoką odporność na zakłócenia elektromagnetyczne. To szczególnie istotne w obiektach przemysłowych, na parkingach czy w długich liniach ogrodzeniowych. Wybór odpowiedniego medium transmisyjnego pozwala uniknąć zaników sygnału, artefaktów w zapisie i problemów z identyfikacją zdarzeń.
Rodzaje przewodów i ich zastosowania

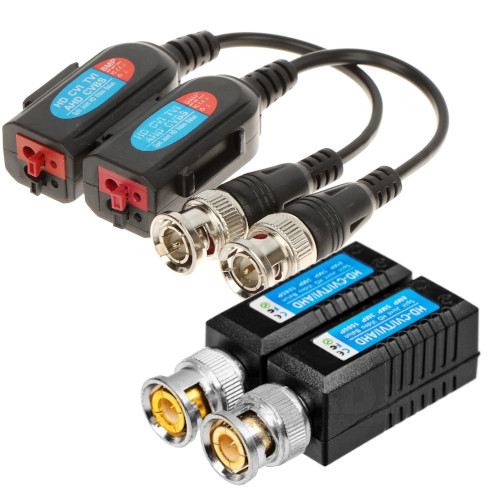

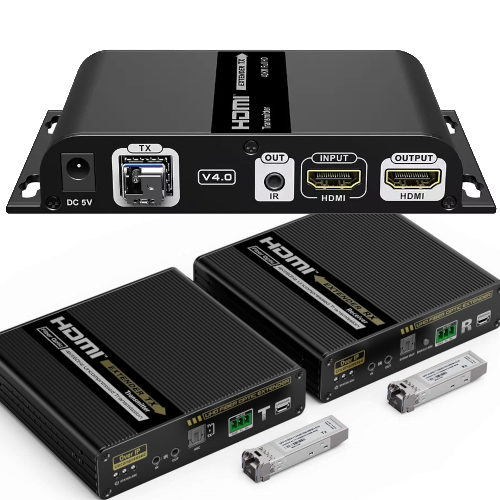

W zależności od typu kamer (analogowe HD, IP, AHD, CVI, TVI) oraz architektury sieci stosuje się różne nośniki sygnału. Kabel koncentryczny sprawdza się w klasycznych instalacjach analogowych, obsługując rozdzielczości do 4K przy użyciu nowszych standardów. Skrętka sieciowa UTP lub FTP jest podstawą w systemach IP - umożliwia transmisję danych i zasilanie PoE, co upraszcza montaż. W rzadziej spotykanych, ale wymagających scenariuszach, światłowód oferuje niezrównany zasięg i całkowitą odporność na interferencje. Dla modernizowanych systemów hybrydowych warto rozważyć konwertery sygnału (baluny), które łączą zalety obu światów.
Kluczowe parametry przy wyborze medium transmisyjnego
- Maksymalny dystans bez wzmacniacza: Dla kabli koncentrycznych typowa granica to 300-500 m, podczas gdy skrętka pozwala na około 100 m transmisji Ethernet bez aktywnego sprzętu, a światłowód nawet na kilka kilometrów.
- Odporność na zakłócenia: Kable ekranowane (FTP, STP) lepiej sprawdzają się w środowiskach z silnymi polami elektromagnetycznymi, na przykład w pobliżu silników czy linii energetycznych.
- Wsparcie dla zasilania PoE: W instalacjach IP wybór skrętki miedzianej umożliwia jednoczesne przesyłanie danych i zasilania kamer, redukując liczbę potrzebnych przewodów.
- Łatwość instalacji i zakończeń: Niektóre typy kabli wymagają specjalistycznych narzędzi i złącz, co może wydłużyć czas montażu; warto dopasować medium do umiejętności ekipy instalacyjnej.
- Kompatybilność z rozdzielczością kamer: Przy monitoringu w jakości 4K lub wyższej konieczne jest użycie przewodów o odpowiedniej paśmie przenoszenia, aby uniknąć strat detali.
- Warunki środowiskowe: Kable na zewnątrz muszą mieć odporną powłokę (PE, żel) chroniącą przed wilgocią i promieniowaniem UV; w instalacjach podtynkowych istotna jest klasa palności.
Praktyczne wskazówki przy kompletowaniu instalacji przewodowej

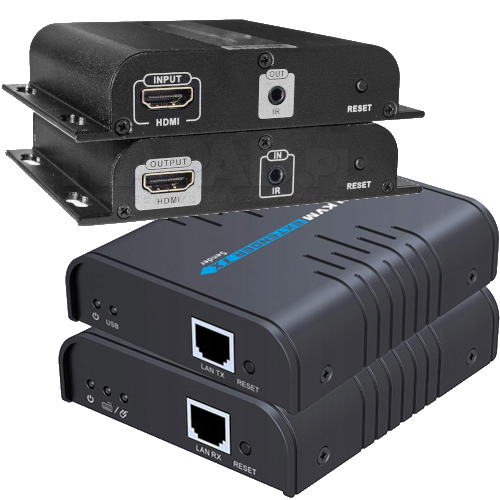

Planując infrastrukturę, pomyśl o elementach towarzyszących: złączach BNC, wtykach RJ45, panelach krosowych oraz ewentualnych zabezpieczeniach przeciwprzepięciowych. Do długich ciągów może być potrzebny wzmacniacz sygnału wideo (tzw. wideo-wzmacniacz) lub extender pracujący po skrętce. W przypadku przejścia między różnymi mediami, na przykład z kamery koncentrycznej do sieci IP, niezbędne będą konwertery. Zweryfikuj także, czy wszystkie komponenty obsługują ten sam standard wideo (PAL, NTSC, HD-TVI itp.), by uniknąć niekompatybilności. Dobrze zaprojektowana sieć przewodowa to inwestycja na lata, dlatego warto sięgnąć po sprawdzone okablowanie o nieco większym zapasie parametrów, niż wymagają obecne urządzenia. Uwzględnij możliwość przyszłej rozbudowy systemu o dodatkowe kamery czy rejestratory.
Podsumowując, odpowiedni dobór komponentów do transmisji po kablu pozwala zbudować niezawodny monitoring, który będzie pracował bez przestojów i utraty jakości obrazu. Nawet w zaawansowanych technologicznie instalacjach solidne połączenie fizyczne stanowi podstawę skuteczności całego systemu.
