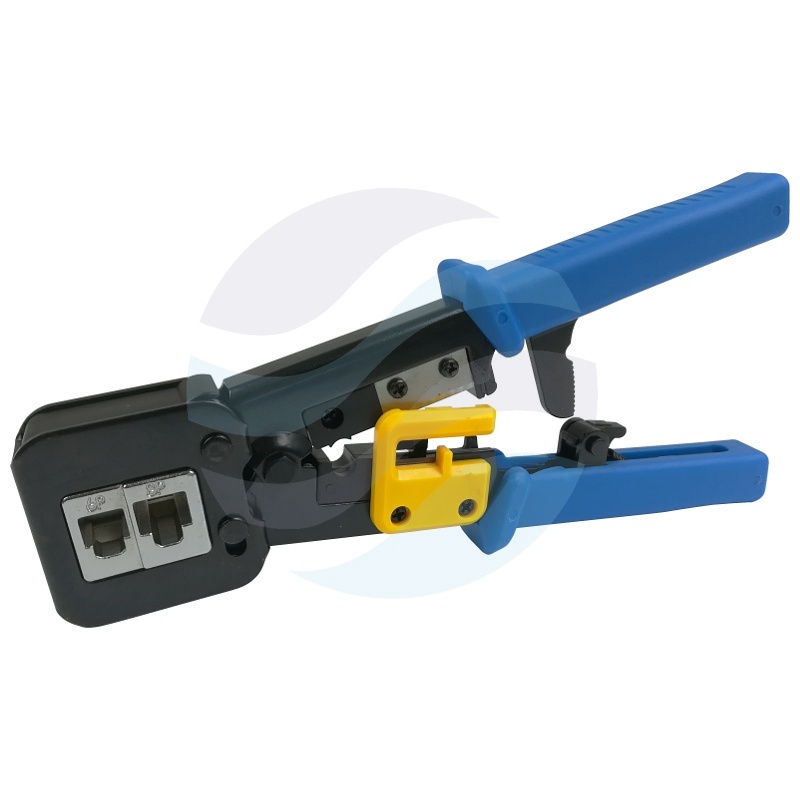

Zaciskarka wtyków modularna przelotowych 6p,8p RJ-45 (8P), RJ-11/12 (6P)
Zaciskarka złączy modularnych przelotowych EZ z blokadą
Narzędzie przeznaczone do profesjonalnego montażu wtyków modularnych RJ45 w standardzie przelotowym (EZ). Umożliwia szybkie i powtarzalne zaciskanie styków bez ryzyka przesunięcia przewodów, co ma szczególne znaczenie przy okablowaniu strukturalnym kategorii 5e, 6 oraz 6A. Wbudowana blokada zapadkowa gwarantuje pełne dociśnięcie styków i odcięcie nadmiaru przewodów w jednym cyklu pracy.
Budowa i zasada działania
Zaciskarka została zaprojektowana do współpracy z wtykami EZ (przelotowymi), w których przewody wyprowadzane są przez przednią część wtyku, a następnie przycinane w trakcie zaciskania. Mechanizm dźwigniowy z blokadą zapewnia jednakową siłę zacisku dla każdego z ośmiu styków (8P8C). Głowica narzędzia posiada gniazdo profilowane zgodnie ze standardem RJ45, co eliminuje ryzyko przekoszenia wtyku podczas procesu. Odcięcie nadmiaru przewodów następuje automatycznie na końcu skoku roboczego – nie wymaga osobnego przycinania.
Kompatybilność z wtykami modularnymi
Narzędzie dedykowane jest do wtyków przelotowych (EZ) w konfiguracji 8P8C, zarówno nieekranowanych, jak i ekranowanych. Poniżej zestawienie typów wtyków, z którymi zaciskarka współpracuje bezpośrednio:
- RJ45 8P8C kat.5e drut, typ EZ, przelotowe (nieekranowane)
- RJ45 8P8C kat.5e drut, typ EZ, przelotowe (ekranowane)
- RJ45 8P8C kat.6 drut, typ EZ, przelotowe (nieekranowane)
- RJ45 8P8C kat.6 drut, typ EZ, przelotowe (ekranowane)
- RJ45 8P8C kat.6A drut, typ EZ, przelotowe (ekranowane)
Parametry techniczne
- Typ narzędzia: zaciskarka z blokadą zapadkową
- Przeznaczenie: złącza modularne przelotowe EZ 8P8C (RJ45)
- Obsługiwane kategorie: kat.5e, kat.6, kat.6A
- Rodzaj przewodu: drut (solid wire)
- Funkcja odcinania nadmiaru: zintegrowana, automatyczna
- Blokada: mechaniczna, zapadkowa
- Materiał głowicy: stal narzędziowa
- Ergonomia: rękojeść z antypoślizgową okładziną
Zaciskarka przeznaczona wyłącznie do wtyków przelotowych (EZ). Nie stosować do standardowych wtyków RJ45 z litym wkładem – może to spowodować nieprawidłowe dociśnięcie styków lub uszkodzenie narzędzia.
Zastosowanie w okablowaniu strukturalnym
Narzędzie znajduje zastosowanie przy budowie sieci Ethernet w topologii gwiazdy, krosownicach oraz punktach abonenckich. Dzięki konstrukcji przelotowej (EZ) skraca czas montażu wtyku nawet o 40% w porównaniu do tradycyjnych zaciskarek, ponieważ eliminuje etap precyzyjnego przycinania przewodów przed włożeniem do wtyku. Blokada zapadkowa zapewnia powtarzalność zacisku, co jest kluczowe przy wykonywaniu wielu złączy w standardzie T568A/T568B.
