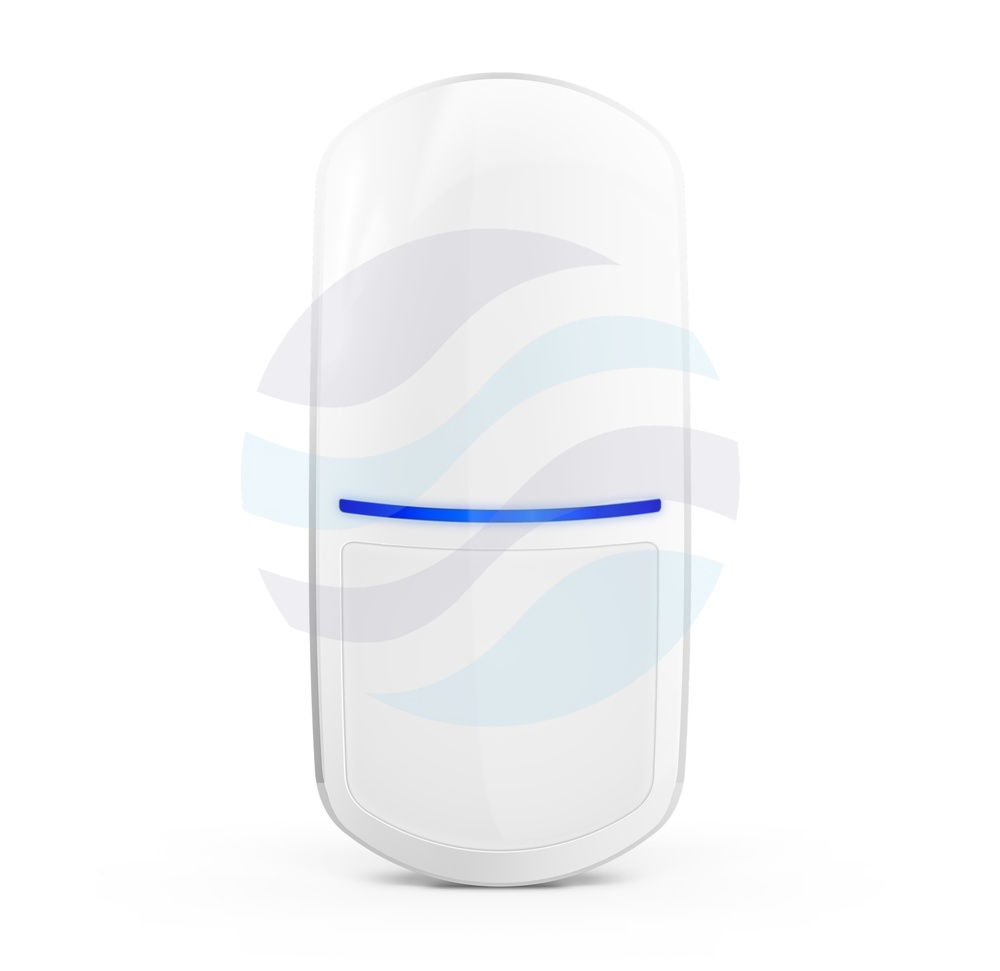

SATEL SLIM-PIR Czujka ruchu PIR
SLIM-PIR
Czujka SLIM-PIR wykrywa ruch w chronionym obszarze za pomocą pasywnego czujnika podczerwieni (PIR). Urządzenie wyposażono w cyfrowy algorytm detekcji ruchu oraz cyfrową kompensację temperatury, co pozwala na stabilną pracę w zmiennych warunkach termicznych. Dostępna jest regulacja czułości detekcji, umożliwiająca dostosowanie parametrów do specyfiki chronionego pomieszczenia.
Opis produktu
Czujka SLIM-PIR przeznaczona jest do detekcji ruchu w systemach alarmowych. Pasywny czujnik podczerwieni rejestruje zmiany promieniowania cieplnego wywołane ruchem intruza. Cyfrowy algorytm detekcji analizuje sygnał, redukując wpływ zakłóceń, a cyfrowa kompensacja temperatury utrzymuje stałą czułość w całym zakresie temperatur pracy. Regulowana czułość detekcji pozwala na optymalne ustawienie czujki w zależności od wielkości i charakterystyki pomieszczenia. Obszar detekcji przy montażu na wysokości 2,4 m wynosi 15 m x 20 m przy kącie 90°, a pobór prądu w stanie gotowości to 8 mA. Urządzenie wyposażono w wbudowane rezystory parametryczne 2EOL (2 x 1,1 kΩ).
Urządzenie może być montowane na regulowanym uchwycie sufitowo-ściennym BRACKET D, co ułatwia precyzyjne ustawienie kąta detekcji. Czujka posiada certyfikat zgodności z wymaganiami EN 50131 Grade 2.
Dane techniczne
- Obszar detekcji (montaż na 2,4 m): 15 m x 20 m, 90°
- Zalecana wysokość montażu: 2,4 m
- Dopuszczalna wysokość montażu: do 4 m
- Wykrywalna prędkość ruchu: 0,3…3 m/s
- Czas sygnalizacji alarmu: 2 s
- Czas rozruchu: 30 s
- Napięcie zasilania (±15%): 12 V DC
- Maksymalny pobór prądu: 23 mA
- Pobór prądu w stanie gotowości: 8 mA
- Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
- Rezystancja zestyku przekaźnika (wyjście alarmowe): 26 Ω
- Wyjścia sabotażowe (NC): 100 mA / 30 V DC
- Wbudowane rezystory parametryczne (2EOL): 2 x 1,1 kΩ
- Stopień zabezpieczenia wg EN50131-2-2: Grade 2
- Klasa środowiskowa wg EN50130-5: II
- Zakres temperatur pracy: -10°C…+55°C
- Maksymalna wilgotność: 93±3%
- Wymiary: 62 x 137 x 42 mm
- Masa: 100 g
Certyfikaty i normy
Czujka SLIM-PIR posiada certyfikat zgodności z wymaganiami EN 50131 Grade 2. Stopień zabezpieczenia wg EN50131-2-2: Grade 2.
Spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5. Klasa środowiskowa wg EN50130-5: II.
Zastosowanie
- Ochrona pomieszczeń wewnętrznych przed intruzami.
- Detekcja ruchu w systemach alarmowych Grade 2.
- Montaż na ścianie lub suficie z użyciem uchwytu BRACKET D.
- Zastosowanie w obiektach mieszkalnych i komercyjnych.
