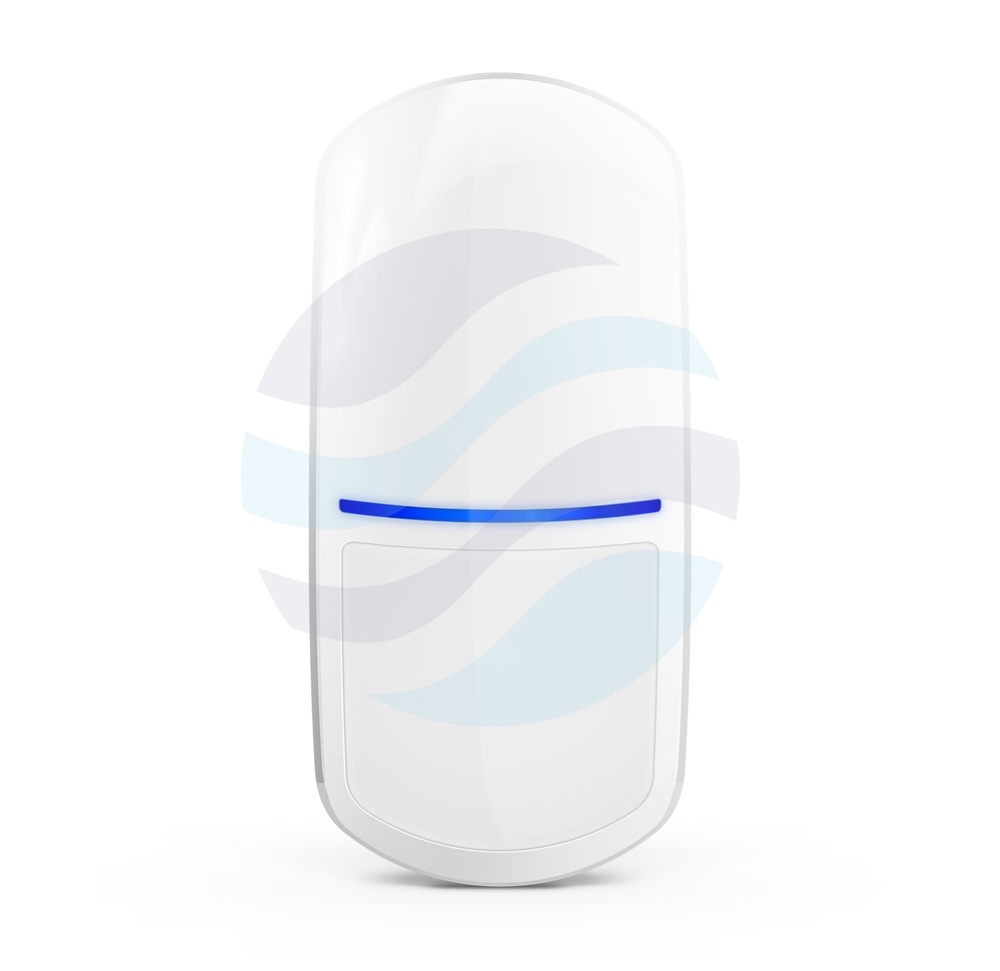

SATEL SLIM-PIR-PRO Czujka ruchu PIR z funkcją antymaskingu IR, 2EOL, Grade 3, biała
SLIM-PIR-PRO
SLIM-PIR-PRO to pasywny czujnik podczerwieni (PIR) przeznaczony do detekcji ruchu w systemach alarmowych. Urządzenie posiada certyfikat zgodności z wymaganiami EN 50131 Grade 3, co potwierdza jego przydatność w instalacjach o podwyższonym poziomie zabezpieczeń. Zastosowanie cyfrowego algorytmu detekcji ruchu oraz cyfrowej kompensacji temperatury zapewnia stabilną pracę w zmiennych warunkach termicznych. Przy montażu na zalecanej wysokości 2,4 m czujnik obejmuje obszar detekcji o wymiarach 20 m x 24 m przy kącie 90°.
Dane techniczne
- Spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
- Stopień zabezpieczenia (EN50131-2-2): Grade 3
- Klasa środowiskowa (EN50130-5): II
- Napięcie zasilania (±15%): 12 V DC
- Maksymalny pobór prądu: 82 mA
- Pobór prądu w stanie gotowości: 20 mA
- Zakres temperatur pracy: -10°C…+55°C
- Maksymalna wilgotność: 93±3%
- Wykrywalna prędkość ruchu: 0,2…3 m/s
- Czas rozruchu: 30 s
- Czas sygnalizacji alarmu: 2 s
- Wymiary (S x W x G): 62 x 137 x 42 mm
- Masa: 142 g
- Dopuszczalna wysokość montażu: do 4 m
- Zalecana wysokość montażu: 2,4 m
- Obszar detekcji (montaż na 2,4 m): 20 m x 24 m, 90°
Funkcje i konfiguracja
Detektor wyposażono w regulowaną czułość detekcji, co pozwala dostosować jego działanie do specyfiki chronionego pomieszczenia. Cyfrowy algorytm detekcji ruchu analizuje sygnał z czujnika PIR, a cyfrowa kompensacja temperatury minimalizuje wpływ wahań temperatury otoczenia na skuteczność wykrywania. Wbudowane rezystory parametryczne (2EOL) w trzech zestawach wartości – 2 x 1,1 kΩ, 2 x 4,7 kΩ oraz 2 x 5,6 kΩ – upraszczają okablowanie i integrację z centralą alarmową.
Zastosowania praktyczne
- Ochrona pomieszczeń wewnętrznych w systemach alarmowych wymagających wysokiego stopnia zabezpieczenia (Grade 3). Oznacza to, że czujnik spełnia rygorystyczne wymagania dla systemów alarmowych o podwyższonym ryzyku włamania.
- Instalacje w obiektach komercyjnych i mieszkaniowych z wymogiem detekcji ruchu PIR.
- Zastosowania wymagające cyfrowej kompensacji temperatury dla stabilnej detekcji w zmiennych warunkach.
- Systemy z obsługą antymaskingu i sabotażu.
Wyjścia i zabezpieczenia
SLIM-PIR-PRO udostępnia trzy niezależne wyjścia przekaźnikowe w konfiguracji NC (normalnie zwarte). Poniższa tabela przedstawia szczegółowe parametry każdego z wyjść.
| Typ wyjścia | Konfiguracja | Obciążenie rezystancyjne | Rezystancja zestyku |
|---|---|---|---|
| Alarmowe | NC (normalnie zwarte) | 40 mA / 24 V DC | 26 Ω |
| Antymaskingu | NC (normalnie zwarte) | 40 mA / 24 V DC | 26 Ω |
| Sabotażowe | NC (normalnie zwarte) | 40 mA / 24 V DC | 26 Ω |
Rozwiązanie to umożliwia podłączenie czujnika do systemów wymagających oddzielnych linii alarmowej, antymaskingowej i sabotażowej, co jest zgodne z wymaganiami Grade 3.
Dzięki certyfikatowi Grade 3, cyfrowej detekcji ruchu z kompensacją temperatury oraz trzem niezależnym wyjściom przekaźnikowym (alarmowe, antymasking, sabotaż) czujnik SLIM-PIR-PRO stanowi kompletne i niezawodne rozwiązanie do systemów alarmowych o podwyższonym poziomie bezpieczeństwa. Wbudowane rezystory parametryczne dodatkowo ułatwiają instalację i integrację z centralą.
