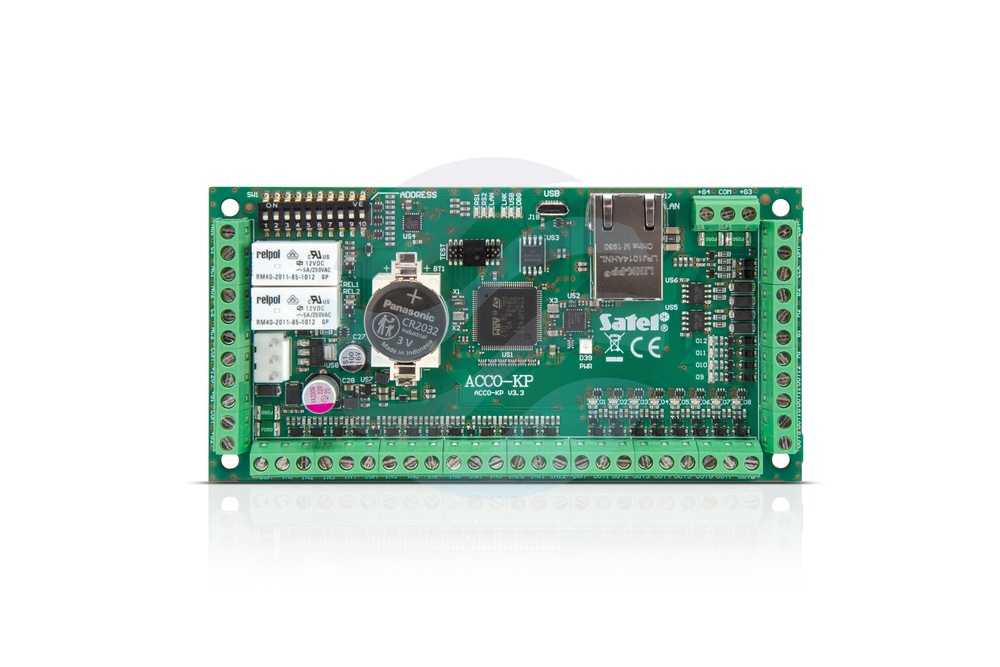

SATEL ACCO-KP2 Moduł kontrolera przejścia
SATEL ACCO-KP2 – Sieciowy Moduł Kontrolera Pojedynczego Przejścia (Drzwi)
Wydajny kontroler wykonawczy dedykowany do nadzoru jednego przejścia w sieciowym systemie ACCO NET (z centralą ACCO-NT2 przez RS-485), systemie ACCO lub w trybie w pełni autonomicznym. Posiada przekaźnik rygla o obciążalności aż 8 A, obsługę terminali Wiegand i EM-Marin, złącze zasilacza buforowego APS oraz pamięć 1024 użytkowników.
Niezawodna kontrola pojedynczego punktu dostępowego w architekturze ACCO
SATEL ACCO-KP2 to zaawansowany kontroler przejścia zaprojektowany do precyzyjnego zarządzania punktami dostępowymi w obiektach komercyjnych, instytucjach publicznych oraz biurach. Moduł kontroluje stan pojedynczych drzwi, realizując autoryzację przejścia w oparciu o karty zbliżeniowe RFID (125 kHz / 13,56 MHz), kody szyfrowe, pastylki Dallas iButton lub sygnały biometryczne z terminali zewnętrznych.
W systemie ACCO NET moduł łączy się magistralą RS-485 z centralą nadrzędną ACCO-NT2, tworząc rozproszoną sieć obejmującą do 255 przejść na jedną centralę. W przypadku awarii magistrali lub odcięcia serwera, ACCO-KP2 automatycznie przełącza się w tryb autonomiczny, weryfikując uprawnienia użytkowników na podstawie lokalnej bazy danych i rejestrując zdarzenia w pamięci podręcznej.
Interfejsy sprzętowe i możliwości funkcjonalne kontrolera ACCO-KP2
Obsługa 2 terminali czytnikowych
Możliwość podłączenia dwóch czytników (np. czytnika wejściowego i wyjściowego do pełnej kontroli obecności) w standardzie Wiegand (26, 34, 42, 56 bitów) lub protokołach SATEL (czytniki CZ-EMM, CZ-EMM4, klawiatury ACCO-SCR).
Przekaźnik 8 A i wyjścia OC
Wbudowany przekaźnik NO/NC o obciążalności rezystancyjnej 8 A / 250 V AC / 30 V DC radzi sobie z prądami udarowymi mocnych elektrozaczepów, zwór elektromagnetycznych i siłowników bram. Dodatkowe wyjścia OC (OUT1, OUT2) służą do sterowania sygnalizatorami lub wskaźnikami.
Wejścia kontrolne stanu drzwi
Dedykowane linie wejściowe: wejście czujnika stanu drzwi (kontaktronu), wejście przycisku otwarcia (przycisk wyjścia / ewakuacyjny) oraz programowalne wejścia sabotażowe i pożarowe odblokowujące rygiel w razie zagrożenia.
Port zasilacza buforowego APS
Gniazdo dedykowane na płycie pozwala na wpięcie impulsowych zasilaczy buforowych SATEL APS-412 / APS-612. Moduł na bieżąco monitoruje stan zasilania sieciowego 230 V oraz kondycję akumulatora, przekazując awarie do serwera ACCO.
Praktyka instalatorska: montaż i okablowanie kontrolera ACCO-KP2
- Adresowanie modułu: Przy pracy na magistrali RS-485 z centralą ACCO-NT2 należy nadać modułowi unikalny adres sprzętowy za pomocą mikroprzełączników DIP-switch znajdujących się na płycie.
- Zabezpieczenie rygla diodą zwrotną: Przy zasilaniu elektrozaczepu prądem stałym DC należy bezwzględnie wpiąć równolegle do cewki rygla diodę prostowniczą w kierunku zaporowym (np. 1N4007). Eliminuje to szpilki napięciowe indukujące się przy rozłączaniu obwodu i chroni styki przekaźnika przed sklejeniem.
- Wyjścia zasilania czytników (+G1...+G4): Zaciski zasilające czytniki posiadają elektroniczne zabezpieczenie prądowe 0,5 A przy 12 V DC, eliminując potrzebę stosowania dodatkowych zewnętrznych bezpieczników topikowych.
- Dobór obudowy: Moduł ACCO-KP2 o wymiarach 142 x 71 mm montuje się standardowo w obudowach tworzywowych OPU-3 P lub w obudowach zintegrowanych z zasilaczem buforowym montowanych w sąsiedztwie nadzorowanego przejścia.
Parametry techniczne kontrolera SATEL ACCO-KP2
Niezawodne ogniwo kontroli dostępu klasy Enterprise
Kontroler ACCO-KP2 zapewnia bezproblemową realizację polityki bezpieczeństwa przejść w każdym obiekcie. Dzięki dużej mocy przekaźnika 8 A, obsłudze uniwersalnych czytników Wiegand i pełnej autonomii działania stanowi fundament nowoczesnego i niezawodnego systemu kontroli dostępu.
