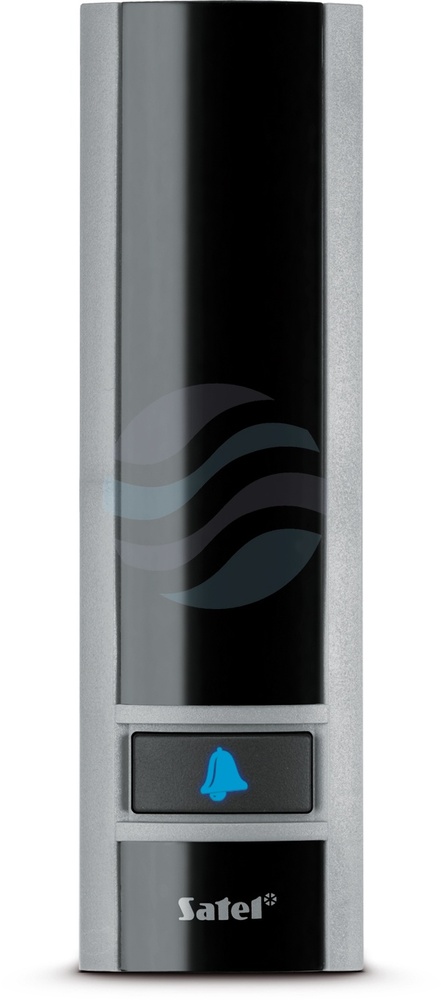

SATEL CZ-EMM4 – Zewnętrzny Czytnik Kart i Breloków 125 kHz z Przyciskiem Dzwonka
Hermetyczny terminal zbliżeniowy RFID 125 kHz (standard EM4100/4102) z mechanicznym przyciskiem dzwonka / wywołania. Zaprojektowany do bezpośredniej współpracy z kontrolerami przejścia ACCO / ACCO NET oraz ekspanderami INT-R central INTEGRA. Wytrzymała, zalana żywicą obudowa gwarantuje bezawaryjną pracę na zewnątrz budynków w deszczu i mrozie (-25°C...+55°C).
Pancerny terminal zbliżeniowy do wejść zewnętrznych i furtek posesyjnych
Czytnik SATEL CZ-EMM4 to dedykowany punkt autoryzacji zbliżeniowej zaprojektowany do montażu bezpośrednio na ścianach elewacyjnych, słupkach ogrodzeniowych, bramkach obrotowych oraz ościeżnicach drzwi zewnętrznych. Urządzenie odczytuje unikalne identyfikatory kart plastikowych, breloków zbliżeniowych oraz pastylek transponderowych pracujących w częstotliwości 125 kHz.
Unikalnym atutem modelu CZ-EMM4 jest wbudowany, mechaniczny przycisk oznaczony symbolem dzwonka. Pozwala on na zintegrowanie punktu kontroli dostępu z tradycyjnym gongiem, sygnalizatorem akustycznym lub wejściem centrali wywołującym powiadomienie na recepcji, eliminując potrzebę montażu osobnego przycisku dzwonkowego obok czytnika.
Cechy konstrukcyjne i integracyjne terminala SATEL CZ-EMM4
Pełna hermetyzacja żywiczna
Płytka elektroniki wraz z anteną ferrytową jest w całości zalana twardą, niehigroskopijną masą poliuretanową. Zabezpiecza to układy scalone przed korozją wywołaną deszczem, śniegiem, mgłą solną oraz skokami temperatur w zakresie od -25°C do +55°C.
Współpraca z kontrolerami ACCO i ekspanderami INT-R
Czytnik łączy się bezpośrednio z dedykowanymi zaciskami kontrolerów serii ACCO-KP, ACCO-KP2 oraz ekspanderów INT-R central alarmowych INTEGRA, zapewniając transmisję odczytanych kodów transpondera bez opóźnień.
Dwuetapowa sygnalizacja statusu
Dwukolorowa dioda LED (czerwona/zielona) oraz wbudowany buzzer piezoelektryczny informują użytkownika o poprawnym odczytaniu karty, otwarciu drzwi lub odmowie dostępu. Sterowanie diodami i dźwiękiem odbywa się z poziomu kontrolera nadrzędnego.
Ochrona antysabotażowa (Tamper)
Czytnik wyposażono w zintegrowany styk sabotażowy tampera reagujący na otwarcie obudowy lub próbę zerwania urządzenia ze ściany, co zapobiega manipulacjom i próbom sabotażu magistrali czytnika.
Praktyka instalatorska: montaż i podłączenie czytnika CZ-EMM4
- Wpływ powierzchni metalowych: Montaż czytnika bezpośrednio na grubym słupku stalowym lub profilu metalowym tłumi pole magnetyczne anteny 125 kHz i może zmniejszyć zasięg odczytu z typowych 12 cm do 4-5 cm. W celu zachowania optymalnego zasięgu zaleca się zastosowanie podkładki dystansowej z tworzywa o grubości minimum 10 mm.
- Odległość między dwoma czytnikami: W przypadku montażu dwóch czytników obok siebie (np. wejście i wyjście na jednym słupku) minimalna odległość pomiędzy nimi powinna wynosić co najmniej 50 cm, aby uniknąć wzajemnych interferencji fal radiowych.
- Podłączenie przycisku dzwonka: Przycisk dzwonka posiada niezależne wyprowadzenie styków NO. Można go wpiąć bezpośrednio w linię wejściową centrali INTEGRA jako wejście typu Przycisk gongu lub połączyć z modułem przekaźnikowym wyzwalającym dzwonek bezprzewodowy.
- Zalecany kabel połączeniowy: Połączenie z kontrolerem ACCO-KP2 lub ekspanderem INT-R należy wykonywać kablem wielożyłowym nieekranowanym (lub ekranowanym z uziemieniem po stronie kontrolera) o przekroju żył minimum 0,5 mm² na odległość do kilkudziesięciu metrów.
Specyfikacja techniczna czytnika SATEL CZ-EMM4
Trwałość i wygoda w strefie wejściowej obiektu
SATEL CZ-EMM4 to bezkompromisowe połączenie trwałości zewnętrznego terminala kontroli dostępu z funkcjonalnością przycisku dzwonkowego. Całkowita szczelność, wysoka estetyka oraz natywna integracja z systemami ACCO i INTEGRA sprawiają, że czytnik bezbłędnie realizuje zadania autoryzacji przez długie lata.
