OPAL

Czujka OPAL to zewnętrzne urządzenie detekcyjne wykorzystujące dwa tory detekcji: pasywny czujnik podczerwieni (PIR) oraz mikrofalowy (MW). Funkcja antymaskingu realizowana jest przez tor mikrofalowy, co umożliwia wykrywanie prób zasłonięcia czujki. OPAL przeznaczona jest do ochrony zewnętrznej budynków oraz wnętrz o trudnych warunkach środowiskowych, takich jak hale, wiaty czy magazyny.

Dualna detekcja i antymasking

Połączenie technologii PIR i mikrofalowej (MW) pozwala na redukcję fałszywych alarmów – alarm generowany jest tylko przy jednoczesnym zadziałaniu obu torów. Czujka wykrywa ruch w zakresie prędkości od 0,3 do 3 m/s. Kąt detekcji wynosi 100°, a zasięg przekracza 15 metrów. Chroniony jest również obszar bezpośrednio pod czujką. Algorytm autoadaptacji na bieżąco dostosowuje parametry detekcji do warunków otoczenia, zwiększając odporność na fałszywe alarmy.

Odporność na warunki atmosferyczne

OPAL pracuje w zakresie temperatur od -40°C do +55°C, a cyfrowa kompensacja temperatury zapewnia stabilną czułość detekcji. Obudowa wykonana w technologii wtrysku dwukomponentowego z poliwęglanu jest bryzgoszczelna (IP54) i odporna na promieniowanie UV. Urządzenie zachowuje funkcjonalność podczas deszczu, śniegu, mgły oraz silnego wiatru. Maksymalna wilgotność otoczenia może wynosić 93±3%. Klasa środowiskowa według EN50130-5 to IIIa.

Ochrona sabotażowa i montaż

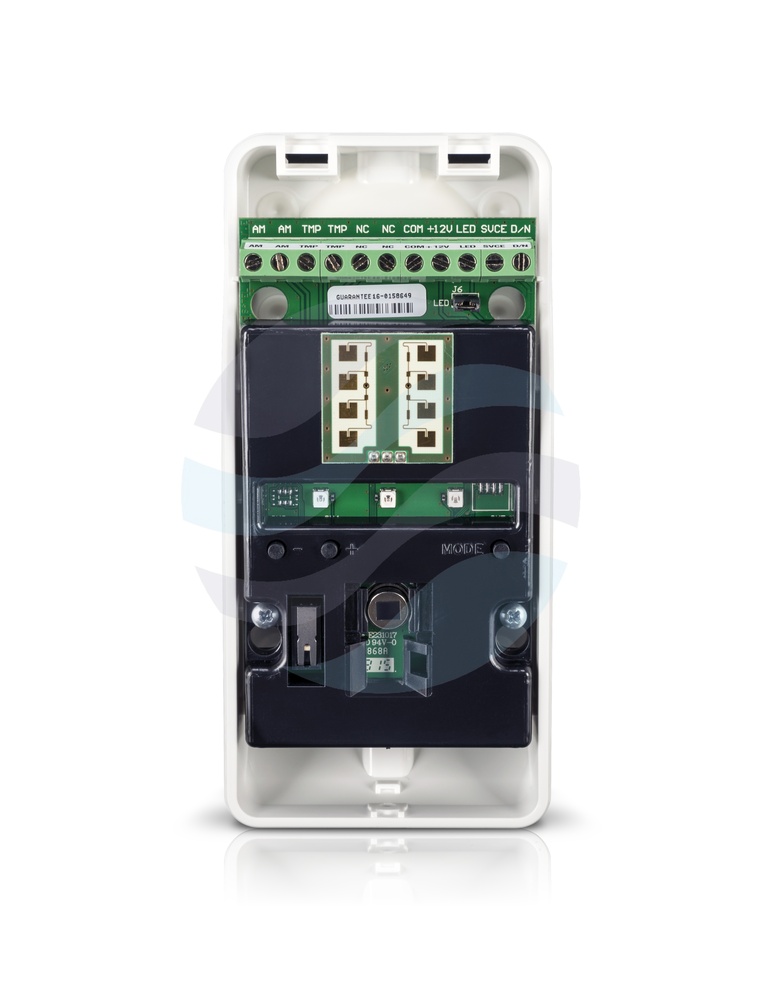

Czujka wyposażona jest w dwa styki sabotażowe umieszczone na płytce elektroniki, które reagują na otwarcie obudowy oraz oderwanie od podłoża. Wyjścia sabotażowe (NC) mają parametry 100 mA / 30 V DC. OPAL można montować bezpośrednio na płaskiej powierzchni lub z użyciem dedykowanych uchwytów: kątowego (stały kąt 45°) lub kulowego z zestawu BRACKET E-5 (zakres regulacji do 60° w pionie i do 90° w poziomie). Zalecana wysokość montażu to 2,4 m.

Dane techniczne i zgodność z normami

• Napięcie zasilania (±15%): 12 V DC
• Maksymalny pobór prądu: 20 mA
• Pobór prądu w stanie gotowości: 12 mA
• Czas rozruchu: 40 s
• Czas sygnalizacji alarmu: 2 s
• Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Rezystancja zestyku przekaźnika (wyjście alarmowe i antymaskingu): 34 Ω
• Wyjścia sabotażowe (NC): 100 mA / 30 V DC
• Wymiary: 65 x 138 x 58 mm
• Masa (bez uchwytu): 174 g
• Stopień ochrony IP: IP54
• Zakres temperatur pracy: -40…+55 °C
• Maksymalna wilgotność: 93±3%
• Wykrywalna prędkość ruchu: 0,3…3 m/s
• Kąt detekcji: 100°
• Zasięg detekcji: >15 m
• Częstotliwość mikrofali: 24 GHz
• Stopień zabezpieczenia wg EN50131-2-4: Grade 2
• Klasa środowiskowa wg EN50130-5: IIIa
• Spełniane normy: EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5

Warianty i akcesoria

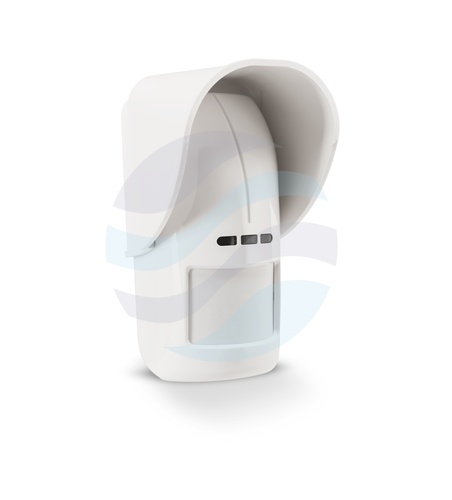

Czujka OPAL dostępna jest w dwóch wersjach kolorystycznych: białej (OPAL) i szarej (OPAL GY). Dostępna jest również akcesoryjna obudowa w kolorze ciemnoszarym OPC-3 DG, do której można przenieść płytkę elektroniki. Opcjonalny daszek ochronny HOOD C zapewnia dodatkową osłonę przed opadami i zanieczyszczeniami.

Zastosowania

• Ochrona zewnętrzna budynków (ściany, tarasy, wejścia)
• Wnętrza o trudnych warunkach (hale, wiaty, magazyny)
• Miejsca wymagające detekcji podczujkowej
