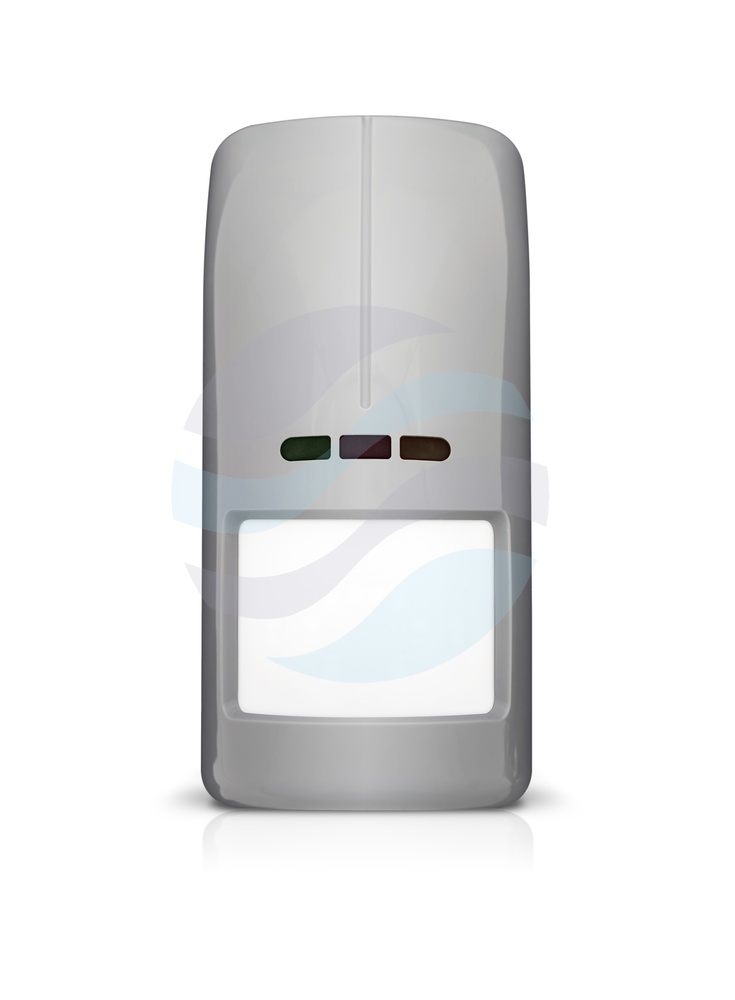

OPAL Plus GY

OPAL Plus GY to zewnętrzna dualna czujka ruchu przeznaczona do ochrony obwodów budynków oraz wnętrz o podwyższonych wymaganiach środowiskowych, takich jak hale czy wiaty. Urządzenie łączy dwa tory detekcji – pasywną podczerwień (PIR) i mikrofalowy (24 GHz) – z funkcją antymaskingu realizowaną przez tor mikrofalowy. Wbudowany czujnik zmierzchu z wyjściem typu OC (50 mA / 12 V DC) umożliwia zastosowanie czujki w systemach automatyki domowej bez konieczności instalowania dodatkowego czujnika zmierzchu. Konfiguracja czułości torów detekcji oraz czujnika zmierzchu możliwa jest zarówno przyciskami na PCB, jak i zdalnie za pomocą pilota OPT-1, bez otwierania obudowy. Czujka oferuje kąt detekcji 100° i zasięg przekraczający 15 m, a zakres temperatur pracy od -40°C do +55°C oraz klasa szczelności IP54 zapewniają stabilne działanie w trudnych warunkach atmosferycznych.

Charakterystyka ogólna

Konstrukcja OPAL Plus GY opiera się na dwóch niezależnych torach detekcji: PIR oraz mikrofalowym (24 GHz). Połączenie obu technologii w połączeniu z algorytmem autoadaptacji do warunków środowiskowych oraz kompensacją temperatury zapewnia wysoką odporność na fałszywe alarmy. Oprogramowanie czujki zostało opracowane tak, aby przemieszczanie się małych zwierząt domowych nie wywoływało niepożądanych sygnalizacji. Urządzenie pracuje poprawnie w zakresie temperatur od -40°C do +55°C i przy maksymalnej wilgotności 93±3%.

Detekcja i zasięg

Czujka OPAL Plus GY charakteryzuje się kątem detekcji 100° i zasięgiem przekraczającym 15 metrów. Czujka monitoruje również obszar bezpośrednio pod sobą, co zwiększa skuteczność detekcji. Wykrywalna prędkość ruchu wynosi od 0,3 do 3 m/s. Zalecana wysokość montażu to 2,4 m, co pozwala na optymalne pokrycie chronionej strefy.

Czujnik zmierzchu i automatyka

Wbudowany czujnik zmierzchu steruje wyjściem typu OC (50 mA / 12 V DC). Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik w rozdzielni elektrycznej lub na sterownik automatyki domowej, co umożliwia sterowanie oświetleniem zewnętrznym, roletami czy bramą wjazdową bez konieczności instalowania dodatkowego czujnika zmierzchu. Czujka może współpracować z systemem KNX poprzez centralę alarmową z serii INTEGRA. Czułość czujnika zmierzchu można regulować przyciskami na PCB lub zdalnie pilotem OPT-1.

Zdalna konfiguracja

OPAL Plus GY wyposażono w wbudowany odbiornik sygnału pilota na podczerwień OPT-1. Umożliwia on zdalną zmianę czułości torów detekcji PIR i mikrofalowego oraz czujnika zmierzchu bez konieczności otwierania obudowy czujki. To rozwiązanie znacząco przyspiesza prace instalacyjne i serwisowe, szczególnie w przypadku czujek zamontowanych w trudno dostępnych miejscach.

Obudowa i ochrona sabotażowa

Obudowa czujki wykonana jest w technologii wtrysku dwukomponentowego z poliwęglanu, co zapewnia bryzgoszczelność (klasa IP54) oraz odporność na promieniowanie UV. Aby dodatkowo zabezpieczyć urządzenie przed opadami atmosferycznymi i zanieczyszczeniami, możliwy jest montaż daszka ochronnego HOOD C GY. Ochrona sabotażowa obejmuje dwa styki sabotażowe znajdujące się na płytce elektroniki – reagują one zarówno na otwarcie obudowy, jak i na oderwanie czujki od podłoża. Wyjście sabotażowe (NC) ma parametry 100 mA / 30 V DC.

Montaż i akcesoria

Czujkę można montować bezpośrednio na płaskiej powierzchni lub z użyciem dedykowanych uchwytów. Dostępne są uchwyty kulowe (BRACKET C, BRACKET E-5 GY) umożliwiające regulację w zakresie do 60° w pionie i do 90° w poziomie, a także uchwyt kątowy. Specjalnie zaprojektowany styk sabotażowy może być montowany w uchwycie (kulowym lub dystansowym) albo na tylnej ścianie czujki w przypadku zastosowania uchwytu kątowego. Dostępna jest także akcesoryjna obudowa w kolorze ciemnoszarym OPC-3 DG. Wszystkie akcesoria do serii OPAL dostępne są w różnych wersjach kolorystycznych.

Zastosowania praktyczne

• Ochrona zewnętrzna budynków (ściany, tarasy, wejścia).
• Ochrona wnętrz o trudnych warunkach (hale, wiaty).
• Sterowanie oświetleniem zewnętrznym, roletami, bramą wjazdową (dzięki czujnikowi zmierzchu i wyjściu OC).
• Integracja z systemem KNX przez centralę INTEGRA.
• Zastosowanie w systemach automatyki domowej (bez dodatkowego czujnika zmierzchu).

Wersje kolorystyczne

Czujka OPAL Plus GY to wersja w kolorze szarym. Dostępna jest również wersja biała (OPAL Plus). Oba warianty kolorystyczne umożliwiają lepsze dopasowanie wyglądu urządzenia do miejsca montażu.

Dane techniczne

• Napięcie zasilania (±15%): 12 V DC
• Pobór prądu w stanie gotowości: 15 mA
• Maksymalny pobór prądu: 20 mA
• Czas rozruchu: 40 s
• Czas sygnalizacji alarmu: 2 s
• Wyjście alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Wyjście antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Wyjście sabotażowe (NC): 100 mA / 30 V DC
• Wyjście czujnika zmierzchu D/N (wyjście typu OC): 50 mA / 12 V DC
• Rezystancja zestyku przekaźnika (alarmowe i antymaskingu): 34 Ω
• Częstotliwość mikrofali: 24 GHz
• Kąt detekcji: 100°
• Zasięg detekcji: >15 m
• Wykrywalna prędkość ruchu: 0,3…3 m/s
• Zalecana wysokość montażu: 2,4 m
• Zakres temperatur pracy: -40…+55 °C
• Maksymalna wilgotność: 93±3%
• Stopień ochrony IP: IP54
• Wymiary: 65 x 138 x 58 mm
• Masa (bez uchwytu): 176 g
• Klasa środowiskowa wg EN50130-5: IIIa
• Spełniane normy: EN50131-1, EN50130-4, EN50130-5
