OPAL GY – zewnętrzna dualna czujka ruchu PIR/MW 24 GHz, IP54, Grade 2

Dualna detekcja i antymasking

Czujka wykorzystuje dwa niezależne tory detekcji: PIR oraz mikrofalowy (24 GHz). Połączenie obu technologii w układzie AND (oba tory muszą potwierdzić naruszenie) znacząco redukuje ryzyko fałszywych alarmów. Funkcja antymaskingu jest realizowana przez tor mikrofalowy – wykrywa próby zasłonięcia lub zablokowania czujki. Kąt detekcji wynosi 100°, a zasięg przekracza 15 m. Urządzenie rejestruje ruch w zakresie prędkości 0,3…3 m/s, a czas sygnalizacji alarmu ustawiono na 2 s.

Odporność na warunki atmosferyczne i fałszywe alarmy

OPAL GY zaprojektowano do pracy w trudnych warunkach atmosferycznych: deszczu, śniegu, mgle oraz silnym wietrze. Zakres temperatur pracy wynosi od -40°C do +55°C, a cyfrowa kompensacja temperatury automatycznie dostosowuje parametry detekcji do zmian otoczenia. Obudowa o klasie szczelności IP54, wykonana z poliwęglanu metodą wtrysku dwukomponentowego, jest odporna na wilgoć, kurz i promieniowanie UV. Maksymalna wilgotność względna, przy której czujka pracuje poprawnie, to 93±3%. Algorytm autoadaptacji na bieżąco analizuje warunki środowiskowe, dodatkowo zwiększając odporność na fałszywe alarmy. Oprogramowanie czujki zostało opracowane tak, aby przemieszczanie się małych zwierząt domowych nie wywoływało niepotrzebnych sygnalizacji.

Ochrona sabotażowa i montaż

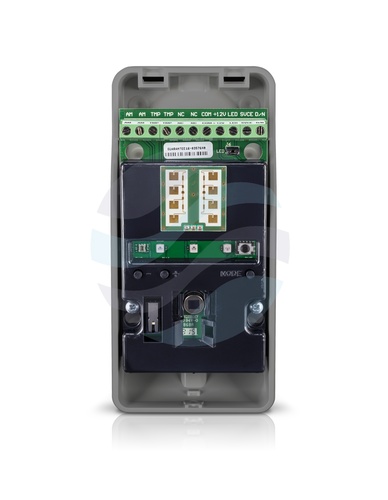

Czujka wyposażona jest w dwa styki sabotażowe na płytce elektroniki – zapewniają ochronę przed otwarciem obudowy oraz przed oderwaniem od podłoża. Zalecana wysokość montażu to 2,4 m. Urządzenie można instalować bezpośrednio na ścianie lub z użyciem dedykowanych akcesoriów: uchwytu kątowego BRACKET C (stały kąt 45°) oraz uchwytu kulowego BRACKET E-5 GY (regulacja do 60° w pionie i do 90° w poziomie). Dostępny jest również daszek ochronny HOOD C GY, który dodatkowo zabezpiecza czujkę przed opadami i zanieczyszczeniami. Płytkę elektroniki można przenieść do akcesoryjnej obudowy OPC-3 DG w kolorze ciemnoszarym.

Dane techniczne i zgodność z normami

• Napięcie zasilania (±15%): 12 V DC
• Pobór prądu w stanie gotowości: 12 mA
• Maksymalny pobór prądu: 20 mA
• Wyjścia alarmowe / antymaskingu: przekaźnik NC, 40 mA / 24 V DC (obciążenie rezystancyjne)
• Wyjścia sabotażowe: NC, 100 mA / 30 V DC
• Rezystancja zestyku przekaźnika (alarm, antymasking): 34 Ω
• Częstotliwość mikrofali: 24 GHz
• Kąt detekcji: 100°
• Zasięg detekcji: >15 m
• Wykrywalna prędkość ruchu: 0,3…3 m/s
• Czas sygnalizacji alarmu: 2 s
• Czas rozruchu: 40 s
• Zakres temperatur pracy: -40…+55 °C
• Maksymalna wilgotność: 93±3%
• Stopień ochrony IP: IP54
• Wymiary (wys. × szer. × gł.): 65 × 138 × 58 mm
• Masa (bez uchwytu): 174 g
• Zalecana wysokość montażu: 2,4 m
• Stopień zabezpieczenia wg EN50131-2-4: Grade 2
• Klasa środowiskowa wg EN50130-5: IIIa
• Spełniane normy: EN50131-1, EN50131-2-4, EN50130-4, EN50130-5

Wersje kolorystyczne i akcesoria

Czujka OPAL dostępna jest w dwóch wersjach kolorystycznych: białej (OPAL) oraz szarej (OPAL GY). Do rozszerzenia funkcjonalności i dostosowania do specyficznych warunków montażu przewidziano następujące akcesoria:

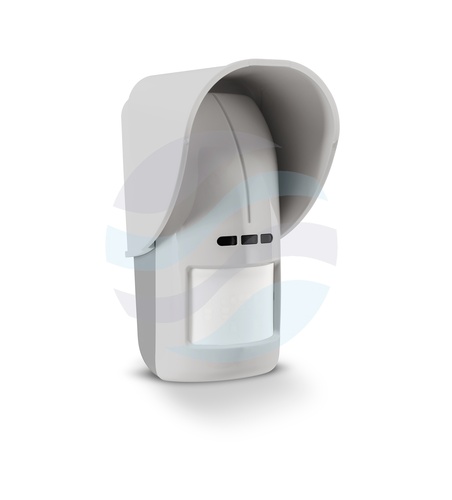

• Daszek ochronny HOOD C GY – dodatkowa osłona przed opadami i zanieczyszczeniami.
• Obudowa akcesoryjna OPC-3 DG (ciemnoszary) – umożliwia przeniesienie płytki elektroniki.
• Uchwyt kątowy BRACKET C – stały kąt 45°.
• Uchwyt kulowy BRACKET E-5 GY – regulacja do 60° w pionie i do 90° w poziomie.
